ABB 1SAM201901R1001

Descrizione del Prodotto

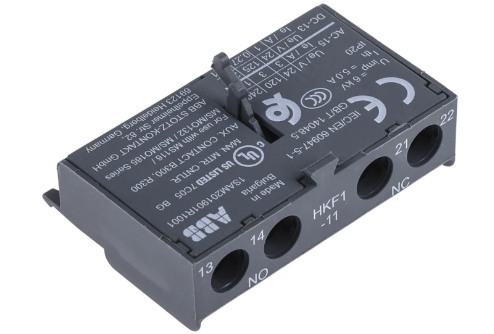

Il contatto ausiliario ABB HKF1-11 (codice prodotto 1SAM201901R1001) è progettato per il montaggio frontale su avviatori motore manuali delle serie MS116, MS132, MO132, MS165 e MO165. Fornisce un contatto normalmente aperto (NO) e uno normalmente chiuso (NC), consentendo l’espansione delle funzionalità di controllo e segnalazione degli avviatori motore.

Caratteristiche Tecniche

– Numero di contatti ausiliari: 1 NO + 1 NC
– Tensione nominale di isolamento (Ui): 250 V
– Tensione nominale di impulso (Uimp): 6 kV
– Corrente nominale di esercizio AC-15 (Ie): 3 A a 24 V, 3 A a 120 V, 1,5 A a 240 V
– Corrente nominale di esercizio DC-13 (Ie): 1 A a 24 V, 0,27 A a 125 V, 0,11 A a 250 V
– Frequenza nominale: Circuito ausiliario DC, 50 Hz, 60 Hz
– Durata elettrica: 100.000 cicli
– Durata meccanica: 100.000 cicli
– Grado di protezione: IP20
– Tipo di morsetto: Morsetti a vite
– Coppia di serraggio: 0,8 … 1,2 N·m
– Capacità di connessione circuito ausiliario: Flessibile con capocorda 1/2x 0,75 … 1,5 mm²; Flessibile con capocorda isolato 1/2x 0,75 … 1,5 mm²; Flessibile 1/2x 0,75 … 1,5 mm²; Rigido 1/2x 1,0 … 2,5 mm²
– Lunghezza di spelatura del cavo: 8 mm
– Cacciavite raccomandato: Pozidriv 2 / M3

Dimensioni e Peso

– Larghezza: 45 mm
– Altezza: 12,5 mm
– Profondità: 26,5 mm
– Peso netto: 0,015 kg

Condizioni Ambientali

– Temperatura ambiente di funzionamento: -25 … +60 °C
– Temperatura di stoccaggio: -50 … +80 °C
– Resistenza agli urti secondo IEC 60068-2-27: Impulso di 11 ms a 25g
– Resistenza alle vibrazioni secondo IEC 60068-2-6: 5g / 3 … 150 Hz

Certificazioni e Conformità

– Standard: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, UL 60947-1, UL 60947-5-1, CSA 22.2 No. 14
– Conformità RoHS: Conforme alla Direttiva UE 2011/65/UE e all’emendamento 2015/863 del 22 luglio 2019

Informazioni per l’Ordine

– Numero di tariffa doganale: 85365080
– Quantità minima d’ordine: 1 pezzo

Classificazioni

– eClass: V11.0 : 27371302
– ETIM 4: EC002498 – Accessori per tecnologia di commutazione a bassa tensione
– ETIM 5: EC000041 – Blocco contatti ausiliari
– Codice di classificazione oggetto: Q

Applicazioni

Il contatto ausiliario HKF1-11 è adatto per l’uso con avviatori motore manuali delle serie MS116, MS132, MO132, MS165 e MO165, ampliando le capacità di controllo e monitoraggio dei sistemi di protezione motore.
