Descrizione del Prodotto

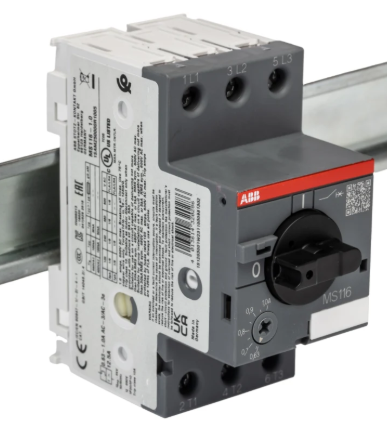

L’interruttore automatico per motori ABB MS116-1.0 (codice prodotto 1SAM250000R1005) è progettato per la protezione manuale dei motori contro sovraccarichi, cortocircuiti e guasti di fase. Offre una regolazione della corrente da 0,63 A a 1,0 A e una capacità di interruzione fino a 100 kA. Il dispositivo è dotato di un manico rotante per l’azionamento e indicazione dello stato ON/OFF. ([electricautomationnetwork.com](https://www.electricautomationnetwork.com/it/abb/ms116-10-manual-motor-starter-abb-ms116-10-1sam250000r1005?utm_source=openai))
Specifiche Tecniche
– **Tensione nominale di isolamento (Ui):** 690 V
– **Corrente nominale di funzionamento (Ie):** 1 A
– **Potenza nominale di funzionamento AC-3 (Pe):** 0,25 kW a 400 V
– **Campo di regolazione della corrente:** 0,63 … 1,0 A
– **Impostazione corrente nominale di cortocircuito istantanea (Ii):** 12,5 A
– **Potere di cortocircuito estremo nominale (Icu):**
– 230 V AC: 100 kA
– 400 V AC: 100 kA
– 440 V AC: 100 kA
– 500 V AC: 100 kA
– 690 V AC: 100 kA
– **Potere di cortocircuito di servizio nominale (Ics):**
– 230 V AC: 50 kA
– 400 V AC: 50 kA
– 440 V AC: 50 kA
– 500 V AC: 30 kA
– 690 V AC: 30 kA
– **Tensione nominale di funzionamento:** Circuito principale 690 V AC
– **Frequenza nominale (f):** 50/60 Hz
– **Tensione di tenuta ad impulso (Uimp):** 6 kV
– **Corrente termica convenzionale in aria libera (Ith):** 1 A
– **Numero di poli:** 3
– **Grado di protezione:**
– Custodia: IP20
– Terminali del circuito principale: IP10
– **Grado di inquinamento:** 3
– **Durata elettrica:** 100.000 cicli
– **Durata meccanica:** 100.000 cicli
– **Tipo di attuatore:** Manico rotante
– **Tipo di terminale:** Terminali a vite
– **Coppia di serraggio:** Circuito principale 0,8 … 1,2 N·m
– **Lunghezza di spelatura del filo:** Circuito principale 9 mm
– **Capacità di collegamento del circuito principale:**
– Flessibile con capocorda: 1/2x 0,75 … 2,5 mm²
– Flessibile con capocorda isolato: 1/2x 0,75 … 2,5 mm²
– Flessibile: 1/2x 0,75 … 2,5 mm²
– Rigido: 1/2x 1 … 4 mm²
– **Posizione di montaggio:** Qualsiasi
– **Montaggio su guida DIN:** TH35-15 (35 x 15 mm) e TH35-7.5 (35 x 7,5 mm) secondo IEC 60715
– **Distanza minima di montaggio:**
– Scheda conduttiva elettrica, orizzontale – Fino a 400 V: 0 mm
– Scheda conduttiva elettrica, orizzontale – Fino a 690 V: 1,5 mm
– Scheda conduttiva elettrica, verticale: 75 mm
– Altro dispositivo dello stesso tipo, orizzontale: 0 mm
– Altro dispositivo dello stesso tipo, verticale: 150 mm
– **Perdita di potenza:** A condizioni operative nominali per polo 0,6 … 1,6 W
– **Temperatura ambiente:**
– Intorno all’involucro: 0 … +40 °C
– Operazione: -25 … +70 °C
– Operazione compensata: -25 … +55 °C
– Stoccaggio: -50 … +80 °C
– **Compensazione della temperatura ambiente:** Sì
– **Altitudine massima operativa permessa:** 2000 m
– **Resistenza agli urti secondo IEC 60068-2-27:** Impulso di 11 ms 25g
– **Resistenza alle vibrazioni secondo IEC 60068-2-6:** 5g / 3 … 150 Hz
– **Stato RoHS:** Conforme alla Direttiva UE 2011/65/UE e all’emendamento 2015/863 del 22 luglio 2019
– **Standard:**
– IEC/EN 60947-1
– IEC/EN 60947-2
– IEC/EN 60947-4-1
– UL 60947-1
– UL 60947-4-1
Dimensioni e Peso
– **Larghezza prodotto:** 45 mm
– **Altezza prodotto:** 90 mm
– **Profondità prodotto:** 85,6 mm
– **Peso netto prodotto:** 0,225 kg
Applicazioni
L’ABB MS116-1.0 è ideale per la protezione di motori in applicazioni industriali, garantendo sicurezza e affidabilità grazie alle sue caratteristiche di protezione contro sovraccarichi, cortocircuiti e guasti di fase. La sua compatibilità con accessori come contatti ausiliari, sganciatori a minima tensione e sganciatori a lancio di corrente lo rende versatile per diverse configurazioni. ([electricautomationnetwork.com](https://www.electricautomationnetwork.com/it/abb/ms116-10-manual-motor-starter-abb-ms116-10-1sam250000r1005?utm_source=openai))
