ABB 1SAX351001R1101

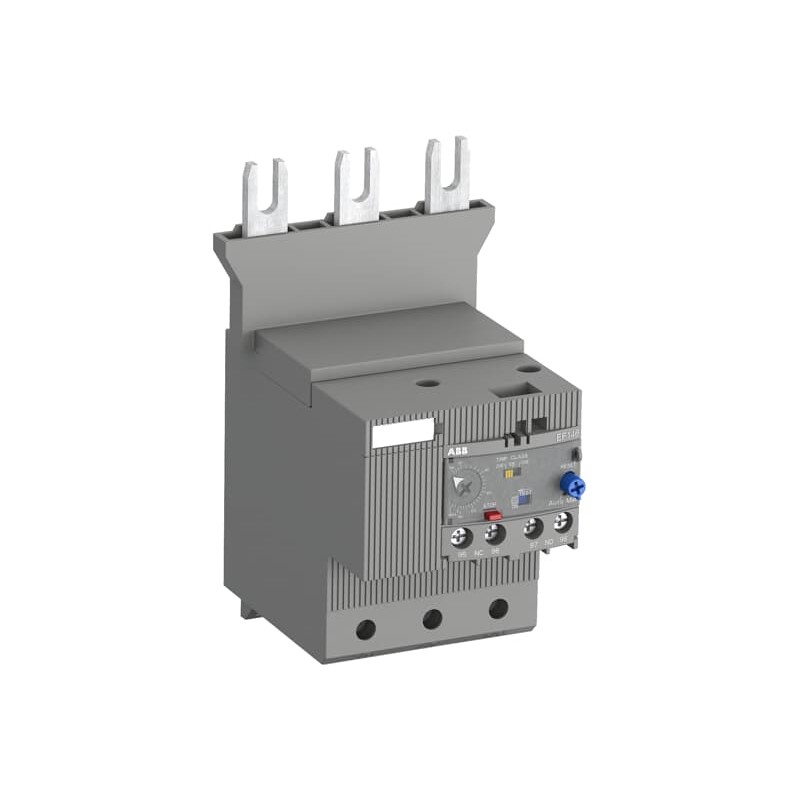

Descrizione del Prodotto

Il relè di sovraccarico elettronico ABB EF146-150 (codice prodotto: 1SAX351001R1101) offre una protezione affidabile e rapida per i motori in caso di sovraccarico o guasto di fase. Non richiede un’alimentazione esterna aggiuntiva, essendo autoalimentato. È progettato per essere utilizzato con i contattori AF116, AF140 e AF146.

Specifiche Tecniche

– Intervallo di regolazione della corrente: 54 … 150 A
– Tensione operativa nominale: Circuito principale: 1000 V AC; Circuito ausiliario: 600 V AC/DC
– Corrente operativa nominale: 150 A
– Classe di intervento: 10E, 20E, 30E
– Numero di poli protetti: 3
– Numero di contatti ausiliari: 1 NO + 1 NC
– Grado di protezione: Alloggiamento IP20; Terminali circuito principale IP10
– Temperatura ambiente di funzionamento: -25 … +70 °C
– Altitudine massima operativa: 2000 m
– Certificazioni: ATEX, IECEx, IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
– Compatibilità: Contattori AF116, AF140, AF146

Caratteristiche Principali

– Autoalimentato: Non richiede alimentazione esterna.
– Protezione affidabile: Interviene rapidamente in caso di sovraccarico o guasto di fase.
– Facilità d’uso: Semplice da utilizzare come un relè termico di sovraccarico.
– Precisione elevata: Ampio intervallo di regolazione e alta precisione.
– Funzioni aggiuntive: Compensazione della temperatura, contatti di intervento (NC) e segnalazione (NO), reset automatico o manuale selezionabile, meccanismo a prova di intervento, funzioni STOP e Test, indicazione di intervento.

Dimensioni e Peso

– Larghezza: 89,05 mm
– Altezza: 150,4 mm
– Profondità: 105,2 mm
– Peso netto: 0,879 kg

Collegamenti e Installazione

– Capacità di collegamento circuito principale: Flessibile con capocorda: 1x 10 … 70 mm²; Rigido: 1x 10 … 95 mm²
– Capacità di collegamento circuito ausiliario: Flessibile con capocorda: 1/2x 0,75 … 2,5 mm²; Rigido: 1/2x 1 … 4 mm²
– Coppia di serraggio: Circuito principale: 10 N·m; Circuito ausiliario: 0,8 … 1,2 N·m
– Posizione di montaggio: Da 1 a 6

Normative e Certificazioni

– Standard: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
– Certificazioni: ATEX (valida per prodotti prodotti dalla settimana 42 del 2014), IECEx (valida per prodotti prodotti dalla settimana 15 del 2017)

Informazioni Ambientali

– Temperatura ambiente di funzionamento: -25 … +70 °C
– Temperatura ambiente compensata: -25 … +70 °C
– Temperatura di stoccaggio: -50 … +85 °C
– Altitudine massima operativa: 2000 m
– Resistenza agli urti: 11 ms impulso 25g
– Resistenza alle vibrazioni: 5g / 3 … 150 Hz
– Conformità RoHS: Conforme alla Direttiva UE 2011/65/EU

Note

Il relè di sovraccarico elettronico EF146-150 è progettato per essere collegato direttamente ai contattori AF116, AF140 e AF146, offrendo una soluzione compatta e affidabile per la protezione dei motori.
