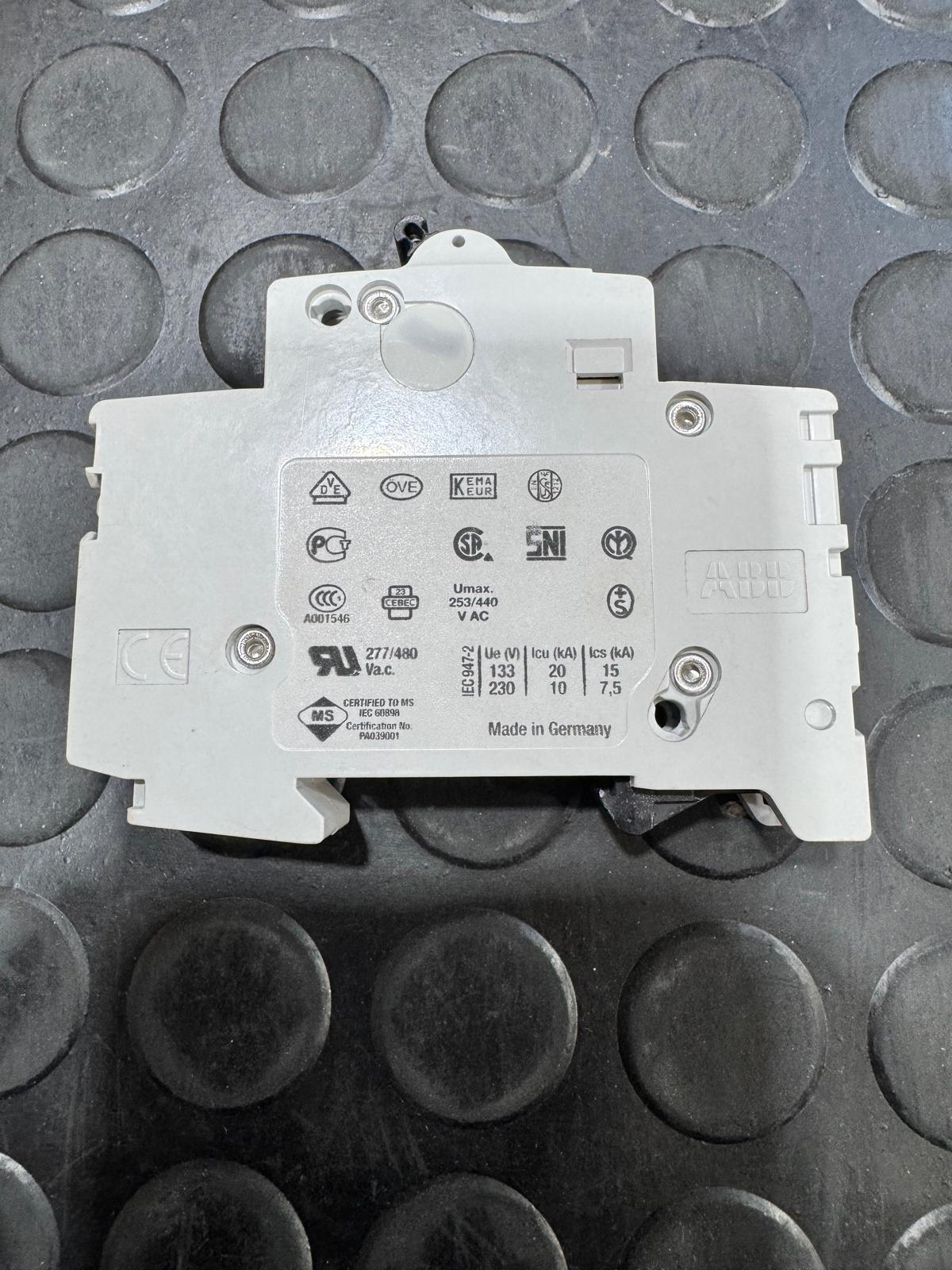

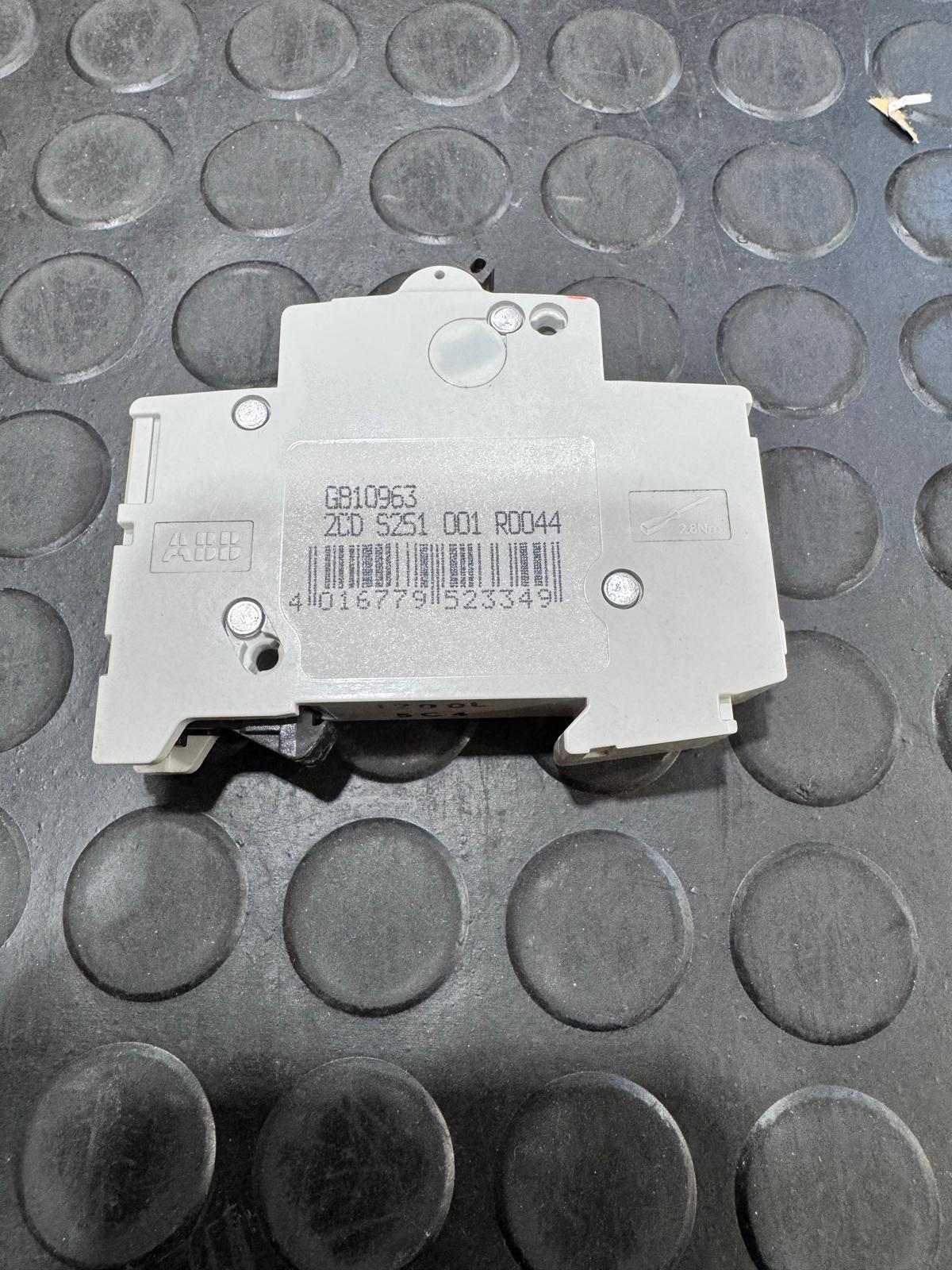

ABB 2CDS251001R0044

Descrizione del Prodotto

L’interruttore magnetotermico ABB S201-C4, codice prodotto 2CDS251001R0044, è progettato per proteggere le installazioni elettriche da sovraccarichi e cortocircuiti, garantendo affidabilità e sicurezza nelle operazioni.

Caratteristiche Tecniche

– Numero di Poli: 1
– Caratteristica di Intervento: C
– Corrente Nominale (I_n): 4 A
– Tensione Nominale di Funzionamento: 230/400 V AC secondo IEC 60898-1
– Frequenza Nominale: 50/60 Hz
– Potere di Interruzione Nominale (I_cn): 6 kA
– Potere di Cortocircuito Estremo Nominale (I_cu): 10 kA
– Potere di Cortocircuito di Servizio Nominale (I_cs): 7,5 kA
– Categoria di Sovratensione: III
– Grado di Inquinamento: 3
– Grado di Protezione: IP20 (IP40 in un contenitore con coperchio)
– Temperatura di Funzionamento: da -25°C a +55°C
– Temperatura di Stoccaggio: da -40°C a +70°C
– Dimensioni (L x P x A): 17,5 mm x 69 mm x 88 mm
– Peso Netto: 0,125 kg

Normative di Riferimento

– IEC/EN 60898-1
– IEC/EN 60947-2
– UL 1077
– CSA 22.2 No. 235

Certificazioni e Dichiarazioni

– Dichiarazione di Conformità CE: 2CDK403001D0602
– Informazioni RoHS: 2CDK400003K0201

Informazioni per l’Ordinazione

– EAN: 4016779523349
– Quantità Minima d’Ordine: 1 pezzo
– Numero Tariffa Doganale: 85362010

Dimensioni del Prodotto

– Larghezza: 17,5 mm
– Profondità: 69 mm
– Altezza: 88 mm
– Peso Netto: 0,125 kg

Informazioni sul Confezionamento

– Unità per Confezione Livello 1: 10 pezzi
– Dimensioni Confezione Livello 1 (L x P x A): 92 mm x 183 mm x 80 mm
– Peso Lordo Confezione Livello 1: 1,295 kg
– EAN Confezione Livello 1: 4016779606738
– Unità per Confezione Livello 2: 120 pezzi
– Dimensioni Confezione Livello 2 (L x P x A): 275 mm x 395 mm x 210 mm
– Peso Lordo Confezione Livello 2: 14,8 kg
– EAN Confezione Livello 2: 4016779970563

Condizioni Ambientali

– Temperatura di Funzionamento: da -25°C a +55°C
– Temperatura di Stoccaggio: da -40°C a +70°C
– Resistenza agli Urti secondo IEC 60068-2-27: 25g / 2 urti / 13 ms
– Resistenza alle Vibrazioni secondo IEC 60068-2-6: 5g, 20 cicli a 5 … 150 … 5 Hz con carico di 0,8 In
– Condizioni Ambientali: 28 cicli con 55°C / 90-96% e 25°C / 95-100%
– Stato RoHS: Conforme alla Direttiva UE 2002/95/CE

Informazioni Tecniche

– Tensione Nominale di Isolamento (U_io): 440 V secondo IEC/EN 60664-1
– Tensione di Funzionamento Massima: 253 V AC / 72 V DC
– Tensione di Funzionamento Minima: 12 V AC / 12 V DC
– Perdita di Potenza per Polo: 1,8 W
– Tensione Nominale di Tenuta ad Impulso (U_imp): 4 kV
– Tensione di Prova Dielettrica: 2 kV a 50/60 Hz per 1 minuto
– Materiale della Custodia: Isolamento del Gruppo II, RAL 7035
– Tipo di Azionamento: Isolamento del Gruppo II, nero, richiudibile
– Indicazione della Posizione dei Contatti: Rosso / Verde
– Resistenza Elettrica: 20.000 cicli AC
– Resistenza Meccanica: 20.000 cicli
– Tipo di Terminale: Morsetti a vite
– Tipo di Vite del Terminale: Terminale di sollevamento cilindrico bidirezionale a prova di errore
– Capacità di Collegamento: Barra 10 / 10 mm², Flessibile con Puntale 0,75 … 25 mm², Flessibile 0,75 … 25 mm², Rigido 0,75 … 35 mm², Stranded 0,75 … 35 mm²
– Coppia di Serraggio: 2,8 N·m
– Cacciavite Consigliato: Pozidriv 2
– Montaggio su Guida DIN: TH35-15 (35 x 15 mm) e TH35-7.5 (35 x 7,5 mm) secondo IEC 60715
– Posizione di Montaggio: Qualsiasi

Informazioni Tecniche UL/CSA

– Tensione Massima UL/CSA: 277 V AC
– Capacità di Collegamento UL/CSA: Sbarre 18 … 8 AWG, Conduttore 18 … 4 AWG
– Coppia di Serraggio UL/CSA: 25 in·lb
– Potere di Interruzione Nominale secondo UL1077: 10 kA (DC), 6 kA (AC)

Certificati e Dichiarazioni

– Dichiarazione di Conformità CE: 2CDK403001D0602
– Informazioni RoHS: 2CDK400003K0201

Classificazioni

– eClass: 7.0 27141901
– E-nummer: 2100506
– ETIM 4: EC000042 – Interruttore magnetotermico (MCB)
– ETIM 5: EC000042 – Interruttore magnetotermico (MCB)
– Codice di Classificazione dell’Oggetto: F
– UNSPSC: 39121614
