ABB 2CDS253001R0104

Descrizione del Prodotto

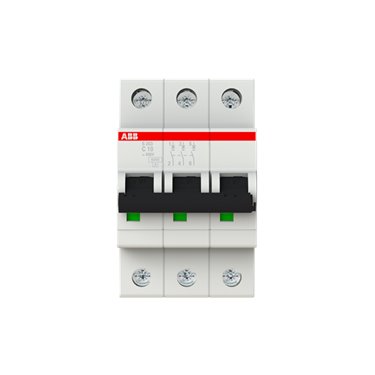

L’interruttore magnetotermico ABB S203-C10 (codice prodotto: 2CDS253001R0104) è progettato per proteggere le installazioni elettriche da sovraccarichi e cortocircuiti, garantendo affidabilità e sicurezza in applicazioni residenziali, commerciali e industriali. ([electrika.com](https://www.electrika.com/catalogues/ABB-Low-Voltage-Products/MCBs/S200-Type-C-6kA/2CDS253001R0104/S203C10-TP-MCB-C10A-6kA/part/256844?utm_source=openai))

Caratteristiche Principali

– **Numero di poli:** 3

– **Corrente nominale (In):** 10 A

– **Caratteristica di intervento:** Tipo C

– **Tensione nominale di esercizio (Ue):** 400 V AC

– **Potere di interruzione nominale (Icn):** 6 kA

– **Frequenza nominale:** 50/60 Hz

– **Montaggio:** Guida DIN

– **Grado di protezione:** IP20

– **Temperatura di esercizio:** da -25°C a +55°C

– **Conformità alle norme:** IEC/EN 60898-1, IEC/EN 60947-2, UL 1077

Dimensioni e Peso

– **Larghezza:** 52,5 mm

– **Altezza:** 88 mm

– **Profondità:** 69 mm

– **Peso netto:** 0,375 kg

Capacità di Connessione

– **Sezione cavo rigido:** 0,75 – 35 mm²

– **Sezione cavo flessibile con capicorda:** 0,75 – 25 mm²

– **Sezione cavo flessibile senza capicorda:** 0,75 – 25 mm²

– **Coppia di serraggio:** 2,8 Nm

Durata e Prestazioni

– **Durata elettrica:** 20.000 cicli

– **Durata meccanica:** 20.000 cicli

– **Classe di limitazione energetica:** 3

Informazioni Ambientali

– **Temperatura di stoccaggio:** da -40°C a +70°C

– **Categoria di sovratensione:** III

– **Grado di inquinamento:** 3

Accessori Compatibili

– **Contatti ausiliari:** S2C-H11L

Certificazioni

– **Conformità RoHS:** Sì

– **Conformità REACH:** Sì

Note Aggiuntive

– **Indicazione posizione contatti:** Rosso (ON) / Verde (OFF)

– **Materiale dell’attuatore:** Isolamento Gruppo II, Nero, Sigillabile

– **Materiale dell’involucro:** Isolamento Gruppo II, RAL 7035

– **Posizione di montaggio:** Qualsiasi

– **Tipo di terminale:** Terminali a vite

– **Tipo di tensione:** AC/DC

– **Tensione operativa massima:** 440 V AC

– **Tensione operativa minima:** 12 V AC/DC

– **Tensione nominale di isolamento (Ui):** 440 V

– **Tensione nominale di tenuta agli impulsi (Uimp):** 4 kV

– **Perdita di potenza per polo:** 2,1 W

– **Perdita di potenza totale:** 6,3 W

– **Categoria di limitazione energetica:** 3

– **Resistenza alle vibrazioni:** 5g, 20 cicli a 5 … 150 … 5 Hz con carico 0,8 In

– **Resistenza agli urti:** 25g, 2 urti di 13 ms

– **Categoria WEEE:** 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

– **Codice EAN:** 4016779467803

– **Codice UNSPSC:** 39121603

– **Codice CN8:** 8536 20 10

– **Codice E-Class:** V11.0 : 27141901

– **Codice IDEA Granular Category Code (IGCC):** 4897 >> Miniature circuit breakers

– **Codice di classificazione dell’oggetto:** F

– **RoHS Status:** Conforme alla Direttiva UE 2011/65/EU e all’emendamento 2015/863 del 22 luglio 2019

– **SCIP:** e6800e55-46b1-49a3-881b-0f66d0e903ad Germania (DE)

– **Dichiarazione REACH:** 9AKK107492A1906

– **Informazioni RoHS:** 2CDK403001D0607

– **Dichiarazione Ambientale di Prodotto (EPD):** 9AKK108467A7832

– **Principi di Design Circolare Tasso di Riciclabilità:** Design per la Chiusura dei Cicli delle Risorse – Standard EN45555 – 87,8%

– **Contenuto di Materiale Sostenibile:** 0%

– **Offerto con Durata Estesa:** Durabilità del Prodotto

– **Offerto con Servizi di Ritiro:** Ritiro per il Riciclaggio

– **Condizioni Ambientali:** 28 cicli con 55°C / 90-96% e 25°C / 95-100%

– **Categoria ETIM 8:** EC000042 – Interruttore magnetotermico (MCB)

– **Categoria ETIM 9:** EC000042 – Interruttore magnetotermico (MCB)

– **Categoria WEEE B2C / B2B:** Business To Business

– **Numero E (Finlandia):** 3210610

– **Numero E (Svezia):** 2100596
