ABB 2CDS254001R0607

Descrizione del Prodotto

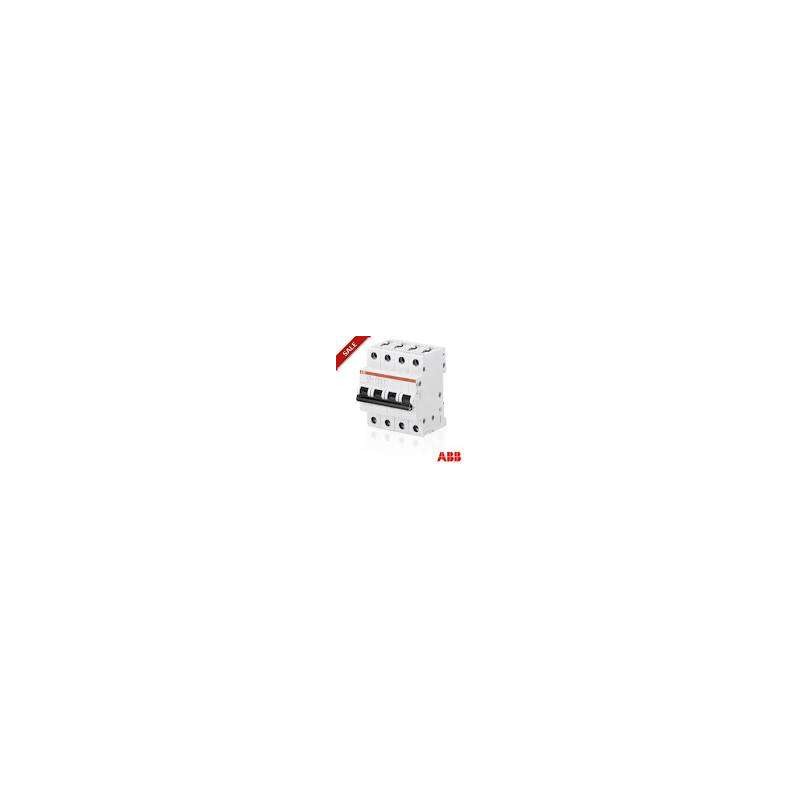

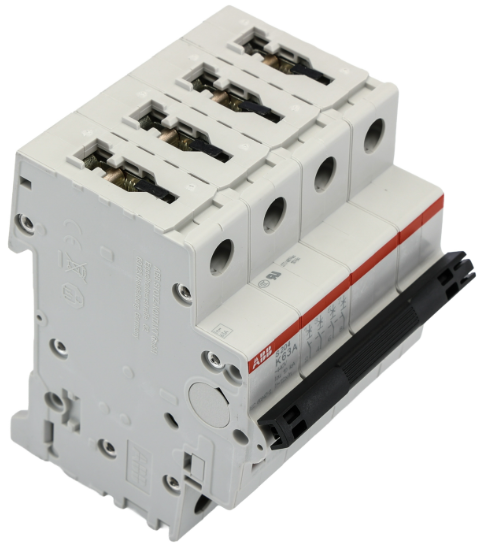

L’interruttore magnetotermico ABB 2CDS254001R0607, noto anche come S204-K63, è un dispositivo di protezione progettato per applicazioni industriali, commerciali e residenziali. Questo interruttore a 4 poli con curva di intervento di tipo K offre una protezione affidabile contro sovraccarichi e cortocircuiti.

Caratteristiche Tecniche

– Numero di Poli: 4
– Corrente Nominale (In): 63 A
– Tensione Nominale (Ue): 400 V AC
– Tensione di Isolamento Nominale (Ui): 440 V
– Tensione di Tenuta ad Impulsi (Uimp): 4 kV
– Frequenza Nominale: 50/60 Hz
– Potere di Interruzione Nominale (Icn) secondo EN 60898 a 400 V: 6 kA
– Potere di Interruzione Ultimo (Icu) secondo IEC 60947-2 a 400 V: 10 kA
– Categoria di Sovratensione: III
– Grado di Inquinamento: 3
– Classe di Limitazione dell’Energia: 3
– Temperatura Ambiente di Funzionamento: da -25°C a +55°C
– Grado di Protezione: IP20
– Dimensioni (LxHxP): 70 mm x 88 mm x 69 mm
– Montaggio: su guida DIN TH35-7.5/15 secondo IEC 60715
– Sezione del Conduttore Collegabile: 0,75 – 35 mm² rigido, 0,75 – 25 mm² flessibile
– Terminali: a vite con coppia di serraggio di 2,8 Nm
– Durata Meccanica: 20.000 cicli
– Durata Elettrica: 10.000 cicli
– Conformità Normativa: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, CSA 22.2 No. 235

Applicazioni

Questo interruttore magnetotermico è ideale per la protezione di circuiti in impianti industriali, commerciali e residenziali, garantendo sicurezza ed efficienza nella gestione delle correnti nominali fino a 63 A.

Accessori Compatibili

È possibile montare contatti ausiliari inferiori sulla serie S200 per risparmiare il 50% dello spazio.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da ABB.
