Descrizione del Prodotto

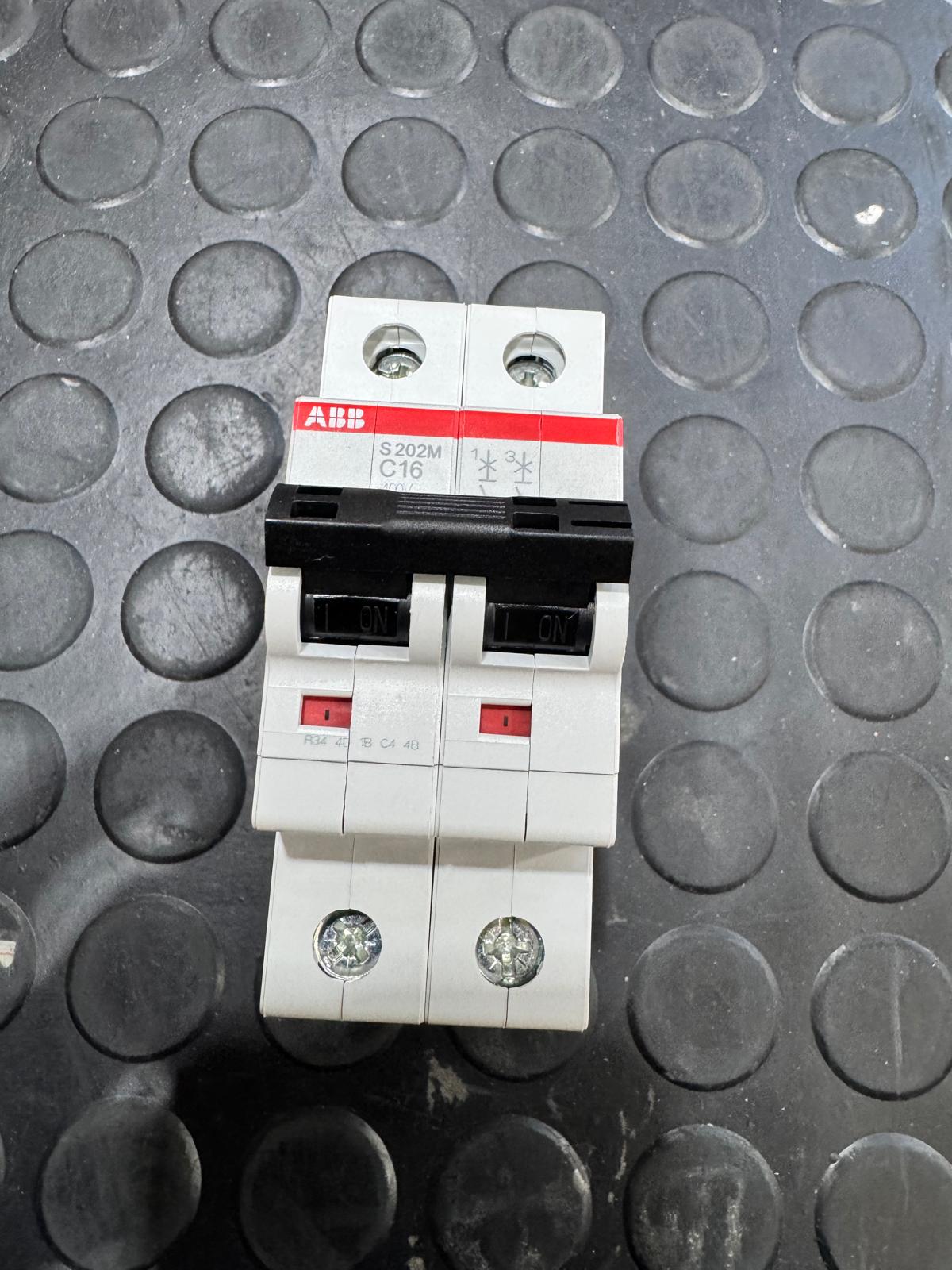

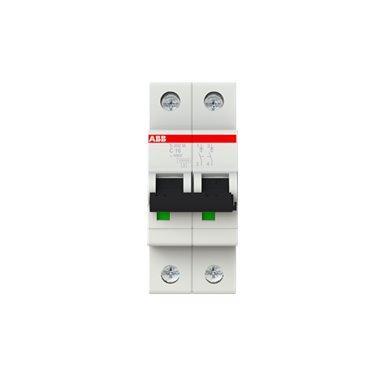

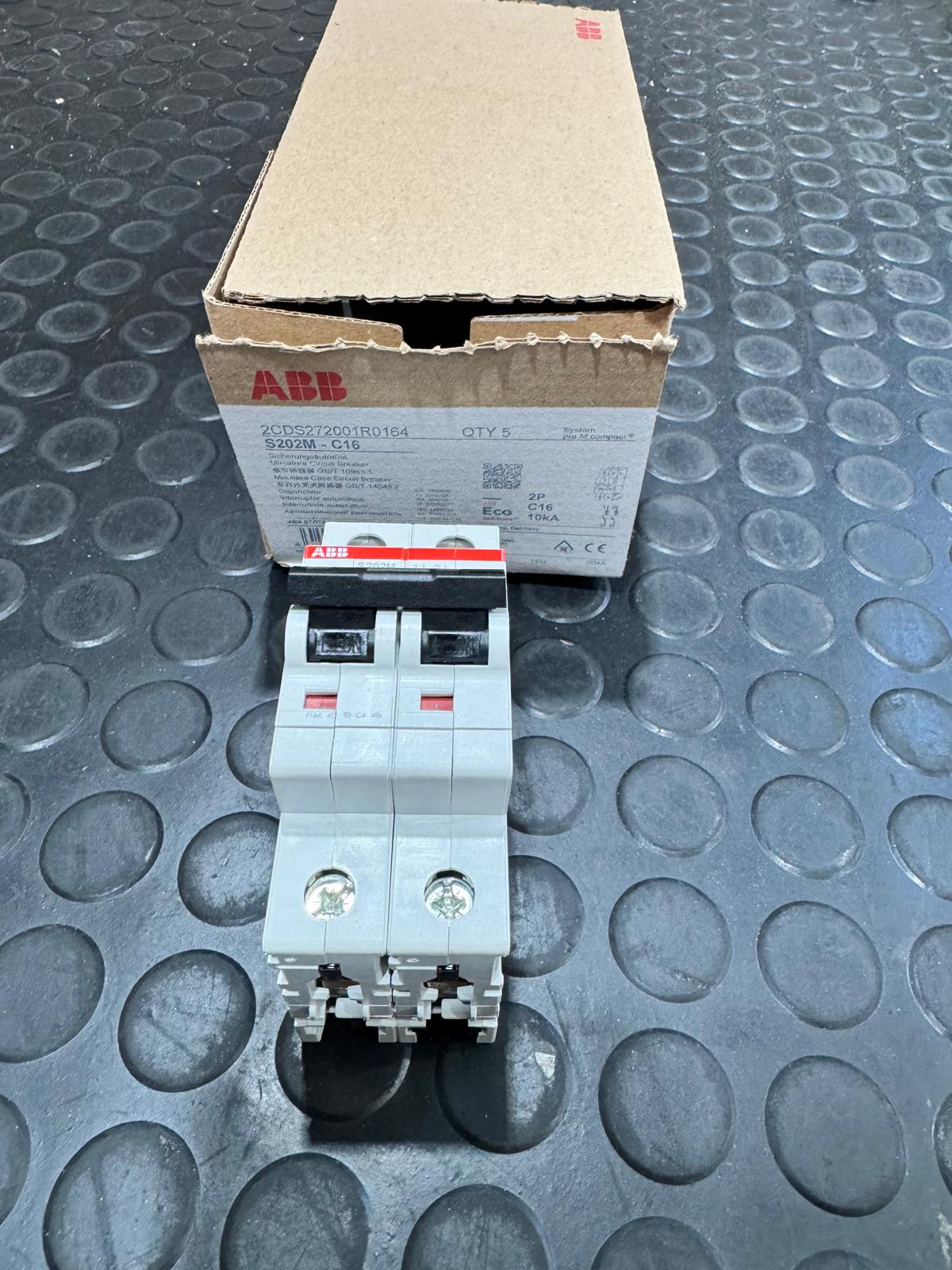

L’interruttore magnetotermico ABB modello S202M-C16 (codice prodotto 2CDS272001R0164) è progettato per la protezione di circuiti elettrici contro sovraccarichi e cortocircuiti. Questo dispositivo a due poli offre una protezione affidabile per applicazioni residenziali, commerciali e industriali.
Caratteristiche Tecniche
– Numero di Poli: 2
– Corrente Nominale (In): 16 A
– Caratteristica di Intervento: Tipo C
– Tensione Nominale di Funzionamento: 400 V AC secondo IEC 60898-1; 440 V AC secondo IEC 60947-2
– Frequenza Nominale: 50/60 Hz
– Capacità di Interruzione Nominale (Icn): 10 kA a 230/400 V AC
– Capacità di Interruzione Ultima (Icu): 25 kA a 230 V AC; 15 kA a 400 V AC
– Capacità di Interruzione di Servizio (Ics): 7,5 kA a 230 V AC
– Categoria di Sovratensione: III
– Grado di Inquinamento: 3
– Grado di Protezione: IP20; IP40 se installato in un involucro con coperchio
– Temperatura Ambiente di Funzionamento: da -25°C a +55°C
– Temperatura di Stoccaggio: da -40°C a +70°C
– Resistenza Elettrica: 20.000 cicli
– Resistenza Meccanica: 20.000 cicli
– Materiale della Custodia: Gruppo di isolamento II, RAL 7035
– Tipo di Terminale: Morsetti a vite
– Capacità di Collegamento: Flessibile con capocorda: 0,75 – 25 mm²; Rigido: 0,75 – 35 mm²
– Coppia di Serraggio: 2,8 N·m
– Montaggio su Guida DIN: TH35-7.5 e TH35-15 secondo IEC 60715
– Posizione di Montaggio: Qualsiasi
– Dimensioni: Larghezza: 35 mm; Altezza: 88 mm; Profondità: 69 mm
– Peso Netto: 0,25 kg
– Standard di Conformità: IEC/EN 60898-1, IEC/EN 60947-2
– Certificazioni: UL, CSA, CE
– Accessori Disponibili: Sì
Applicazioni
Questo interruttore magnetotermico è ideale per la protezione di circuiti elettrici in ambienti residenziali, commerciali e industriali, garantendo sicurezza e affidabilità contro sovraccarichi e cortocircuiti.
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da ABB.
