Descrizione del Prodotto

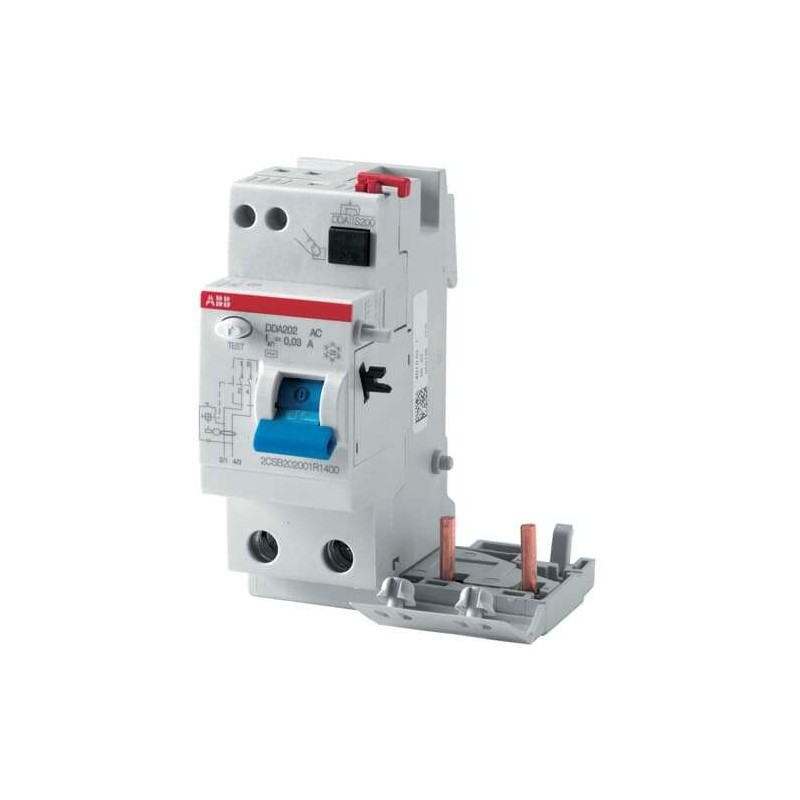

Il blocco differenziale DDA204 AC-25/0,03 è progettato per essere accoppiato con gli interruttori magnetotermici delle serie S 200 L, S 200, S 200 M e S 200 P, fornendo protezione contro le correnti di guasto a terra sinusoidali alternate, protezione contro i contatti indiretti e protezione aggiuntiva contro i contatti diretti con una sensibilità di 30 mA. È adatto per applicazioni residenziali, commerciali e industriali.
Caratteristiche Tecniche
Corrente Nominale (In): 25 A
Sensibilità: 30 mA
Numero di Poli: 4
Tensione Nominale (Ur): 230/400 V
Frequenza Nominale: 50 … 60 Hz
Tipo di Corrente Differenziale: Tipo AC
Caratteristica di Intervento: Istantaneo
Perdita di Potenza: 3 W
Grado di Protezione: IP2X
Norme di Riferimento: IEC/EN 61009 Ann. G
Dimensioni e Peso
Larghezza: 105 mm
Altezza: 93 mm
Profondità: 76 mm
Peso Netto: 0,173 kg
Informazioni Ambientali
Temperatura Ambiente di Funzionamento: -25…55 °C
Conformità RoHS: Conforme alla Direttiva UE 2011/65/EU e all’Emendamento 2015/863 del 22 luglio 2019
Informazioni per l’Ordine
Codice Prodotto: 2CSB204001R1250
Codice Metel: B427939
EAN: 8012542793908
Quantità Minima d’Ordine: 1 pezzo
Codice Doganale: 85363030
Certificazioni e Dichiarazioni
Dichiarazione di Conformità CE: 2CSC427001D2702
Informazioni RoHS: 2CSC427001K0201
Informazioni sul Confezionamento
Unità per Confezione: 1 pezzo
Dimensioni Confezione (L x A x P): 102 mm x 75 mm x 117 mm
Peso Lordo Confezione: 0,22 kg
EAN Confezione: 8012542793915
Classificazioni
Codice di Classificazione Oggetto: Q
ETIM: EC002297 – Modulo interruttore differenziale (RCCB)
Documentazione
Scheda Tecnica: 2CSC400002D0209
Istruzioni e Manuali: 2CSB423001D0003
Applicazioni
Il blocco differenziale DDA204 AC-25/0,03 è ideale per applicazioni in ambito residenziale, commerciale e industriale, garantendo una protezione efficace contro le correnti di guasto a terra e i contatti indiretti e diretti.
Note
È possibile accoppiare il DDA204 con gli interruttori solo magnetici della serie M 200; in questo caso, per la protezione contro le correnti di sovraccarico, è necessario predisporre una protezione termica aggiuntiva.
