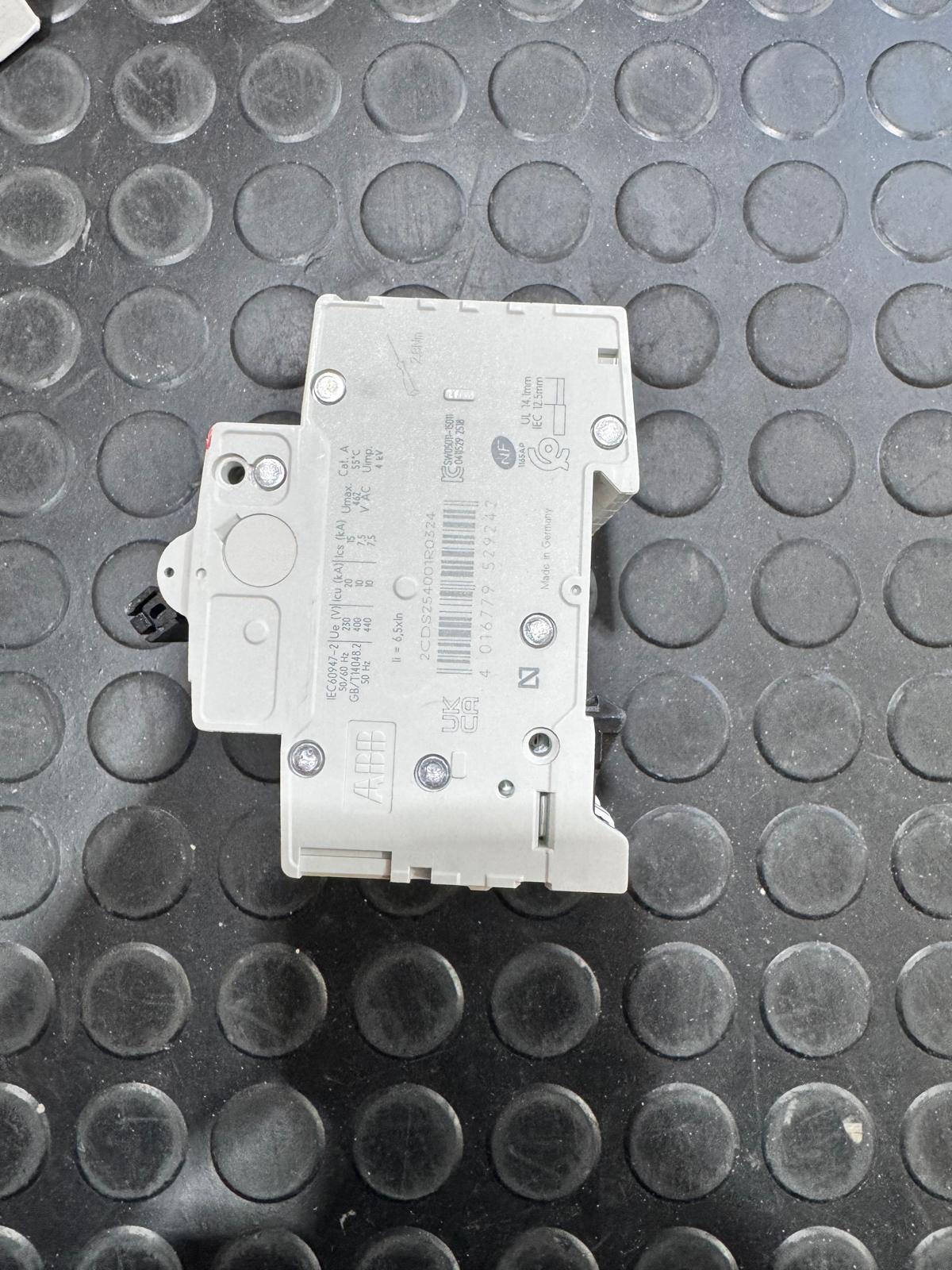

ABB 2CSS245101R0324

Descrizione del Prodotto

L’interruttore magnetotermico ABB SN201L-C32 è un dispositivo modulare 1P+N progettato per la protezione dei circuiti contro sovraccarichi e cortocircuiti. È ideale per applicazioni in distribuzione finale e protezione di cavi di lunghezza elevata in sistemi TN e IT.

Caratteristiche Tecniche

– **Codice Prodotto:** 2CSS245101R0324
– **Corrente Nominale (In):** 32 A
– **Caratteristica di Intervento:** C
– **Numero di Poli:** 1+N
– **Tensione Nominale di Funzionamento (Ue):** 230 V AC
– **Frequenza Nominale:** 50/60 Hz
– **Potere di Cortocircuito Nominale (Icn):** 4,5 kA a 230 V AC
– **Potere di Cortocircuito Estremo Nominale (Icu):** 6 kA a 230 V AC
– **Tensione Nominale di Isolamento (Ui):** 500 V
– **Tensione Nominale di Tenuta agli Impulsi (Uimp):** 4 kV
– **Perdita di Potenza per Polo:** 6,7 W
– **Classe di Limitazione dell’Energia:** 3
– **Categoria di Sovratensione:** III
– **Grado di Inquinamento:** 2
– **Grado di Protezione:** IP20
– **Temperatura Ambiente di Funzionamento:** da -25°C a +55°C
– **Resistenza Elettrica:** 10.000 cicli
– **Resistenza Meccanica:** 20.000 cicli
– **Posizione dei Terminali del Neutro:** A destra
– **Tipo di Attuatore:** A levetta, sigillabile nelle posizioni ON-OFF
– **Tipo di Morsetto a Vite:** Terminale a gabbia
– **Posizione di Montaggio:** Qualsiasi
– **Accessori Disponibili:** Sì
– **Capacità di Connessione:** Flessibile 1…10 mm² / Rigido 1…16 mm²
– **Lunghezza di Spelatura del Filo:** 11 mm
– **Tipo di Terminale:** Terminali a vite

Dimensioni e Peso

– **Larghezza:** 18 mm
– **Altezza:** 85 mm
– **Profondità:** 69 mm
– **Peso Netto:** 110 g

Normative di Riferimento

– **Standard:** IEC/EN 60898-1

Informazioni Ambientali

– **Conformità RoHS:** Conforme alla Direttiva UE 2002/95/CE

Certificazioni e Dichiarazioni

– **Dichiarazione di Conformità CE:** 2CSC401001D2702
– **Informazioni RoHS:** 2CSC402002K0201

Classificazioni

– **ETIM 4:** EC000042 – Interruttore magnetotermico
– **ETIM 5:** EC000042 – Interruttore magnetotermico
– **Codice di Classificazione Oggetto:** Q

Note Aggiuntive

– **Indicazione della Posizione dei Contatti:** Rosso (ON) / Verde (OFF)
– **Connessione dell’Alimentazione:** Arbitraria
– **Tipo di Alloggiamento:** Gruppo di isolamento II, RAL 7035

Accessori Disponibili

– **Accessori Compatibili:** Sì

Informazioni sul Confezionamento

– **Unità per Confezione:** 6 pezzi
– **Dimensioni Confezione:** 110 mm (larghezza) x 92 mm (lunghezza) x 75 mm (altezza)
– **Peso Lordo Confezione:** 684 g

Codici e Identificativi

– **EAN Prodotto:** 8012542088950
– **Codice Metel:** SN201LC32

Applicazioni Tipiche

– **Ambito di Utilizzo:** Protezione di circuiti in impianti residenziali e commerciali

Avvertenze

– **Installazione:** Deve essere eseguita da personale qualificato, seguendo le normative vigenti
