ABB 64610805

Descrizione del Prodotto

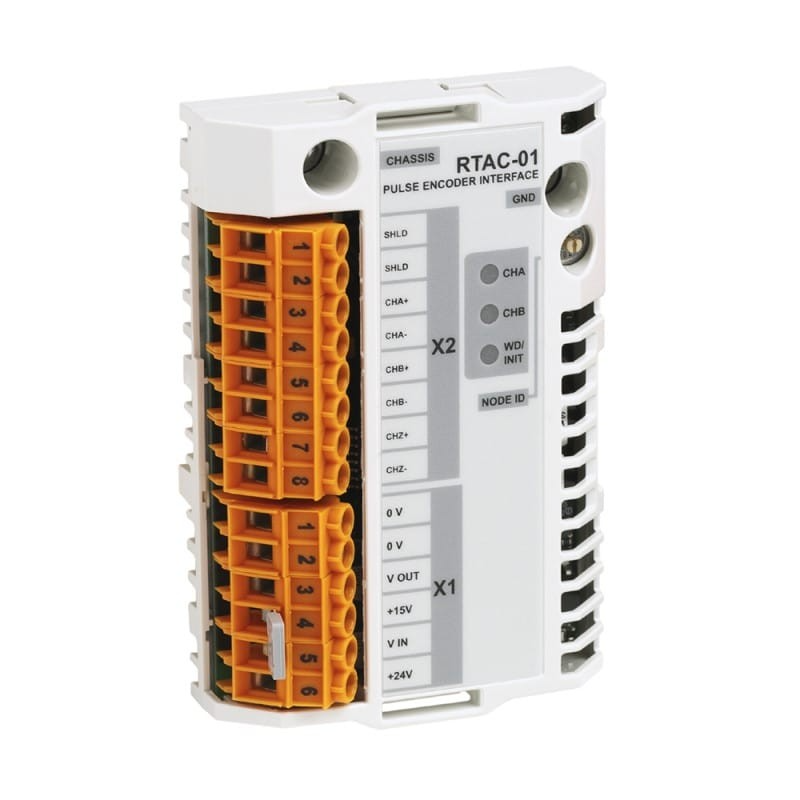

Il modulo di interfaccia per encoder a impulsi ABB RTAC-01 (codice prodotto 64610805) è progettato per integrare feedback basati su encoder nei sistemi di azionamento ABB, fornendo dati precisi su velocità e posizione. Supporta interfacce encoder sia differenziali che a singolo terminale e può essere installato su una scheda RMIO o su un adattatore I/O esterno (AIMA-01).

Caratteristiche Principali

– **Supporto Encoder**: Canali A, B e Z per segnali differenziali o a singolo terminale.

– **Tensioni di Uscita**:

– +24 V DC ±10%, 5 W max., protetto contro i cortocircuiti.

– +15 V DC ±10%, 5 W max., protetto contro i cortocircuiti.

– **Frequenza Massima**: Fino a 200 kHz.

– **Precisione del Feedback**:

– Risoluzione del Feedback di Velocità: 0,00305% (15 bit).

– Accuratezza del Feedback di Velocità: 50 ppm.

– **Lunghezze Massime dei Cavi**:

– Push-pull differenziale: 300 m.

– Push-pull a singolo terminale: 200 m.

– Open collector/emitter: 100 m.

– **Isolamento Elettrico**: Fornisce un isolamento di 1,5 kV AC tra logica e terra per una maggiore sicurezza.

Specifiche Tecniche

– **Dimensioni Meccaniche**:

– Lunghezza: 95 mm.

– Larghezza: 34 mm.

– Altezza: 20 mm.

– **Montaggio**: Installazione su slot delle schede RMIO o adattatori AIMA-01.

– **Grado di Protezione**: IP20.

– **Consumo di Potenza**:

– 140 mA a 5 V.

– 55 mA a 24 V.

– **Livelli di Segnale**:

– Per 15 V: “1” > 7,6 V, “0” < 5 V.

– Per 24 V: “1” > 12,2 V, “0” < 8 V.

– **Condizioni Ambientali**: Conforme alle condizioni ambientali definite nel manuale hardware dell’azionamento ABB.

– **Durata**: Minimo 100.000 ore.

– **Conformità**: Rispetta gli standard EMC EN 50081-2 e EN 50082-2. Realizzato con materiali approvati UL/CSA.

Applicazioni

Il modulo RTAC-01 è ideale per applicazioni che richiedono un feedback preciso di velocità e posizione, come sistemi di controllo motore, automazione industriale e processi di produzione che necessitano di un monitoraggio accurato delle prestazioni.

Compatibilità

Compatibile con i sistemi di azionamento ABB ACS800 e DCS800, il modulo RTAC-01 si integra facilmente nelle configurazioni esistenti, migliorando le capacità di feedback e controllo del sistema.

Note

Per ulteriori dettagli tecnici e istruzioni di installazione, si consiglia di consultare il manuale del prodotto fornito da ABB o di contattare il supporto tecnico autorizzato.
