BECKHOFF EK1100

Descrizione del Prodotto

L’EK1100 è un accoppiatore EtherCAT che funge da collegamento tra il protocollo EtherCAT a livello di fieldbus e i terminali EtherCAT. Converte i telegrammi in transito da Ethernet 100BASE-TX alla rappresentazione del segnale E-bus. Una stazione è composta da un accoppiatore e da un numero qualsiasi di terminali EtherCAT, che vengono rilevati automaticamente e visualizzati individualmente nell’immagine di processo.

Caratteristiche Principali

– Tecnologia di connessione: 2 x prese RJ45

– Lunghezza di connessione: fino a 100 m

– Numero di terminali EtherCAT nel sistema complessivo: fino a 65.535

Specifiche Tecniche

– Compito all’interno del sistema EtherCAT: accoppiamento dei terminali EtherCAT (ELxxxx) alle reti EtherCAT 100BASE-TX

– Mezzo di trasferimento dati: cavo Ethernet/EtherCAT (min. Cat.5), schermato

– Distanza tra le stazioni: max. 100 m (100BASE-TX)

– Numero di terminali EtherCAT: fino a 65.534

– Protocollo: EtherCAT

– Ritardo: circa 1 µs

– Velocità di trasferimento dati: 100 Mbit/s

– Interfaccia bus: 2 x RJ45

– Alimentazione: 24 V DC (-15%/+20%)

– Consumo di corrente da US: 70 mA + (∑ corrente E-bus/4)

– Consumo di corrente da UP: carico

– Alimentazione E-bus: 2000 mA

– Contatti di alimentazione: max. 24 V DC/max. 10 A

– Isolamento elettrico: 500 V (contatto di potenza/tensione di alimentazione/Ethernet)

– Temperatura di esercizio: -25…+60°C

– Temperatura di stoccaggio: -40…+85°C

– Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4

– Umidità relativa: 95%, senza condensa

– Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27

– Grado di protezione/posizione di installazione: IP20/variabile

– Approvazioni/marcature: CE, CCC, UL, ATEX, IECEx, DNV GL, cFMus

– Marcatura Ex: ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc; cFMus: Class I, Division 2, Groups A, B, C, D; Class I, Zone 2, AEx ec IIC T4 Gc

Dati del Contenitore

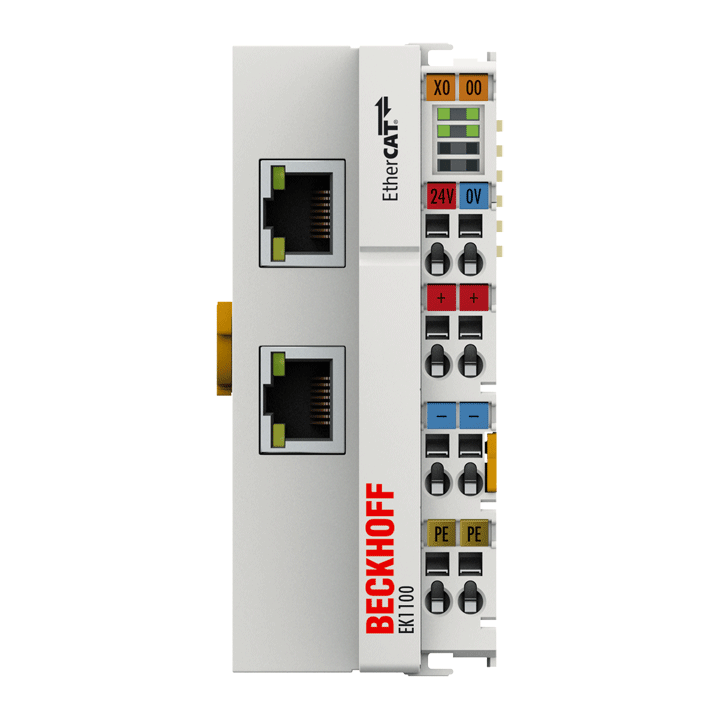

– Forma del design: alloggiamento terminale compatto con LED di segnalazione

– Materiale: policarbonato

– Dimensioni (L x A x P): 44 mm x 100 mm x 68 mm

– Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco

– Montaggio affiancato mediante: connessione a doppia fessura e chiave

– Marcatura: etichettatura della serie BZxxxx

– Cablaggio: conduttore solido (s), conduttore flessibile (st) e capocorda (f): attivazione a molla tramite cacciavite

– Sezione di connessione: s*: 0,08…2,5 mm²; st*: 0,08…2,5 mm²; f*: 0,14…1,5 mm²

– Sezione di connessione AWG: s*: AWG28…14; st*: AWG28…14; f*: AWG26…16

– Lunghezza di spelatura: 8…9 mm

– Carico di corrente dei contatti di alimentazione: I_{max}: 10 A

*s: filo solido; st: filo intrecciato; f: con capocorda

Note Aggiuntive

L’EK1100 dispone di due prese RJ45. L’interfaccia Ethernet superiore viene utilizzata per collegare l’accoppiatore alla rete; la presa inferiore serve per la connessione opzionale di ulteriori dispositivi EtherCAT nello stesso segmento. Inoltre, è possibile utilizzare una giunzione EtherCAT o un’estensione EtherCAT per l’estensione o per impostare una topologia a linee o a stella.

L’alimentazione di sistema e sul campo, ciascuna a 24 V DC, è fornita direttamente all’accoppiatore. I terminali EtherCAT collegati sono alimentati con la corrente richiesta per la comunicazione dalla tensione di sistema fornita. L’accoppiatore può fornire un massimo di 5 V e 2 A. Se è richiesta una corrente più elevata, è necessario integrare terminali di alimentazione come l’EL9410. L’alimentazione sul campo viene inoltrata ai singoli componenti I/O tramite i contatti di alimentazione fino a 10 A.

Nella rete EtherCAT, l’EK1100 può essere installato ovunque nella sezione di trasferimento del segnale Ethernet (100BASE-TX), tranne che direttamente sullo switch. Gli accoppiatori EK9000 e EK1000 sono adatti per l’uso sullo switch.
