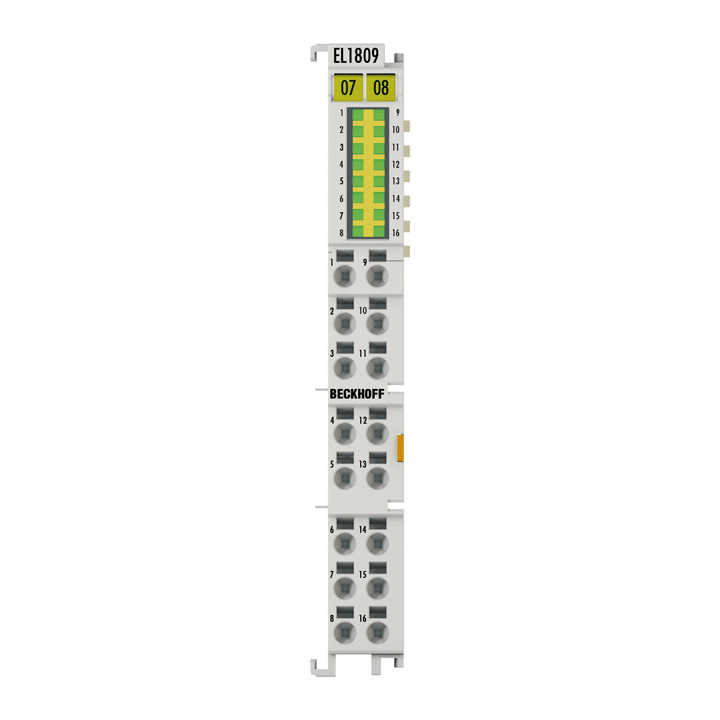

BECKHOFF EL1809

Descrizione del Prodotto

Il terminale di ingresso digitale EL1809 acquisisce segnali binari a 24 V dal livello di processo e li trasmette, in forma elettricamente isolata, all’unità di automazione superiore. Questo terminale EtherCAT dispone di 16 canali, con stati del segnale indicati da LED. La massa di riferimento per tutti gli ingressi è il contatto di alimentazione a 0 V.

Caratteristiche Tecniche

– Tecnologia di connessione: 1 filo
– Specifiche: EN 61131-2, tipo 1/3
– Numero di ingressi: 16
– Tensione nominale: 24 V DC (-15%/+20%)
– Tensione segnale “0”: -3…+5 V (EN 61131-2, tipo 1/3)
– Tensione segnale “1”: 11…30 V (EN 61131-2, tipo 3)
– Corrente di ingresso: tip. 3 mA (EN 61131-2, tipo 3)
– Filtro di ingresso: tip. 3,0 ms
– Consumo di corrente contatti di potenza: tip. 4 mA + carico
– Consumo di corrente E-bus: tip. 100 mA
– Isolamento elettrico: 500 V (E-bus/potenziale di campo)
– Configurazione: nessuna impostazione di indirizzo o configurazione
– Caratteristiche speciali: terminale standard con alto numero di canali per bordi lenti a 24 V DC, tecnica di connessione diretta
– Peso: circa 65 g
– Temperatura operativa: -25…+60°C
– Temperatura di stoccaggio: -40…+85°C
– Umidità relativa: 95%, senza condensa
– Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27
– Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4
– Grado di protezione/posizione di installazione: IP20/variabile (vedi documentazione)
– Approvazioni/marcature: CE, CCC, UL, ATEX, IECEx
– Marcatura Ex: ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc

Dati dell’Alloggiamento

– Forma del design: alloggiamento HD (High Density) con LED di segnalazione
– Materiale: policarbonato
– Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco
– Montaggio affiancato mediante: doppio slot e connessione a chiave
– Marcatura: etichettatura della serie BZxxxx
– Cablaggio: conduttori solidi (s): tecnica di connessione diretta; conduttori flessibili (st) e capicorda (f): attivazione a molla tramite cacciavite
– Sezione di connessione: s*: 0,08…1,5 mm²; st*: 0,25…1,5 mm²; f*: 0,14…0,75 mm²
– Sezione di connessione AWG: s*: AWG28…16; st*: AWG22…16; f*: AWG26…19
– Lunghezza di spelatura: 8…9 mm
– Carico di corrente contatti di potenza: I_max: 10 A
– Dimensioni (L x A x P): 12 mm x 100 mm x 68 mm

Note

*s: filo solido; st: filo flessibile; f: con capicorda
