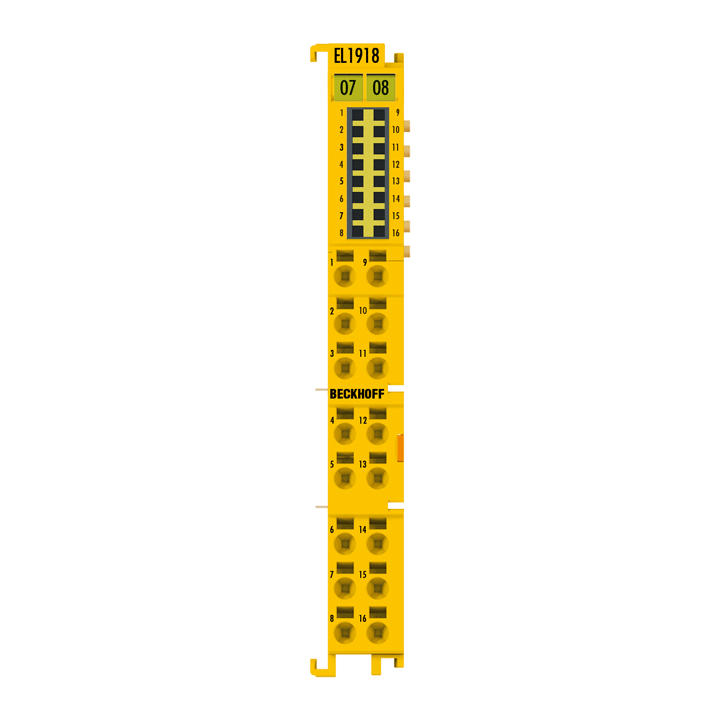

BECKHOFF EL1918

Descrizione del Prodotto

Il terminale EL1918 di Beckhoff è un modulo di ingresso digitale a 8 canali per sensori con contatti privi di potenziale a 24 V DC. Questo terminale EtherCAT dispone di otto ingressi fail-safe, trasmessi tramite FSoE a un componente compatibile con TwinSAFE Logic.

Caratteristiche Principali

Il terminale EL1918 offre le seguenti caratteristiche:

• 8 ingressi sicuri
• Integrazione della logica TwinSAFE (funzionalità simile all’EL6910)
• Fino a 128 connessioni sicure
• Configurazione granulare dei test pulse per ciascun canale

Specifiche Tecniche

Le specifiche tecniche del terminale EL1918 includono:

• Tecnologia di connessione: 1-/2-fili
• Numero di ingressi: 8
• Protocollo: TwinSAFE/Safety over EtherCAT
• Tempo di risposta ai guasti: ≤ tempo di watchdog (parametrizzabile)
• Consumo di corrente E-bus: tip. 165 mA
• Posizione di installazione: orizzontale
• Standard di sicurezza: EN ISO 13849-1:2015 (Cat. 4, PL e) e EN 61508:2010 (SIL 3)
• Peso: circa 50 g
• Grado di protezione: IP20
• Marcatura Ex: ATEX: II 3G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc; cFMus: Class I, Division 2, Groups A, B, C, D; Class I, Zone 2, AEx ec IIC T4 Gc

Dati Fisici

Le caratteristiche fisiche del terminale EL1918 sono:

• Forma del design: alloggiamento HD (High Density) con LED di segnalazione
• Materiale: policarbonato
• Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco
• Montaggio affiancato: mediante doppio slot e connessione a chiave
• Marcatura: etichettatura della serie BZxxxx
• Cablaggio: conduttori solidi (s): tecnica di inserimento diretto; conduttori flessibili (st) e con capocorda (f): azionamento a molla tramite cacciavite
• Sezione del conduttore: s*: 0,08…1,5 mm²; st*: 0,25…1,5 mm²; f*: 0,14…0,75 mm²
• Sezione del conduttore AWG: s*: AWG28…16; st*: AWG22…16; f*: AWG26…19
• Lunghezza di spelatura: 8…9 mm
• Carico di corrente dei contatti di potenza: I_max: 10 A
• Dimensioni (L x A x P): 12 mm x 100 mm x 68 mm

Informazioni per l’Ordine

Per ordinare il terminale EL1918, utilizzare il codice prodotto: EL1918.

Contatti

Per ulteriori informazioni, contattare Beckhoff Automation S.r.l.:

• Indirizzo: Via Luciano Manara, 2, 20812 Limbiate, MB, Italia
• Telefono: +39 02 99453-11
• Email: info@beckhoff.it
• Sito web: www.beckhoff.com/it-it/

Note

Per applicazioni senza logica TwinSAFE integrata, è disponibile il modello EL1918-2200.
