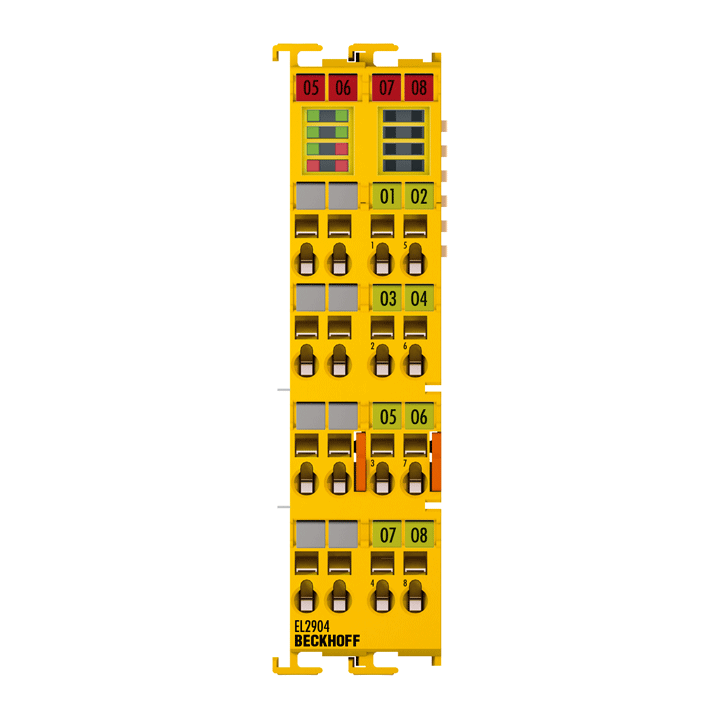

BECKHOFF EL2904

Descrizione del Prodotto

Il Beckhoff EL2904 è un terminale di uscita digitale a 4 canali progettato per applicazioni di sicurezza. Questo modulo commuta attuatori a 24 V DC con una corrente massima di 0,5 A per canale e dispone di quattro uscite fail-safe. Le uscite sono controllate da un componente compatibile con TwinSAFE Logic tramite FSoE (FailSafe over EtherCAT). In caso di errore, il modulo si spegne automaticamente (fail-stop).

Caratteristiche Principali

– 4 uscite sicure

– Misurazione della corrente integrata

– Possibilità di attivare il test dei canali

– Possibilità di attivare uscite standard con connessione AND integrata con un segnale di uscita sicuro

Dati Tecnici

– Tecnologia di connessione: 1-/2-fili

– Specifica: uscita di segnali di uscita

– Numero di uscite: 4

– Corrente di uscita massima: 0,5 A per canale, minimo 20 mA (con misurazione della corrente attiva)

– Protocollo: TwinSAFE/Safety over EtherCAT

– Tempo di risposta ai guasti: ≤ tempo di watchdog (parametrizzabile)

– Consumo di corrente contatti di potenza: dipendente dal carico

– Consumo di corrente E-bus: tipicamente 221 mA

– Posizione di installazione: orizzontale

– Standard di sicurezza: DIN EN ISO 13849-1:2008 (Cat. 4, PL e) e EN 61508:2010 (SIL 3)

– Peso: circa 100 g

– Grado di protezione: IP20

– Marcatura Ex: ATEX: II 3G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc; cFMus: Class I, Division 2, Groups A, B, C, D; Class I, Zone 2, AEx ec IIC T4 Gc

Dati dell’Alloggiamento

– Forma del design: alloggiamento terminale compatto con LED di segnalazione

– Materiale: policarbonato

– Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco

– Montaggio affiancato mediante: doppio slot e connessione a chiave

– Marcatura: etichettatura della serie BZxxxx

– Cablaggio: conduttore solido (s), conduttore flessibile (st) e capocorda (f): azionamento a molla tramite cacciavite

– Sezione del conduttore: s*: 0,08…2,5 mm²; st*: 0,08…2,5 mm²; f*: 0,14…1,5 mm²

– Sezione del conduttore AWG: s*: AWG28…14; st*: AWG28…14; f*: AWG26…16

– Lunghezza di spelatura: 8…9 mm

– Carico di corrente contatti di potenza: I_{max}: 10 A

– Dimensioni (L x A x P): 24 mm x 100 mm x 68 mm

*s: conduttore solido; st: conduttore flessibile; f: con capocorda

Applicazioni

– Sicurezza delle macchine e sistemi di arresto di emergenza

– Automazione industriale e robotica

– Controllo dei processi di produzione

– Movimentazione dei materiali e logistica

– Integrazione della sicurezza in sistemi SCADA e PLC

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Beckhoff.
