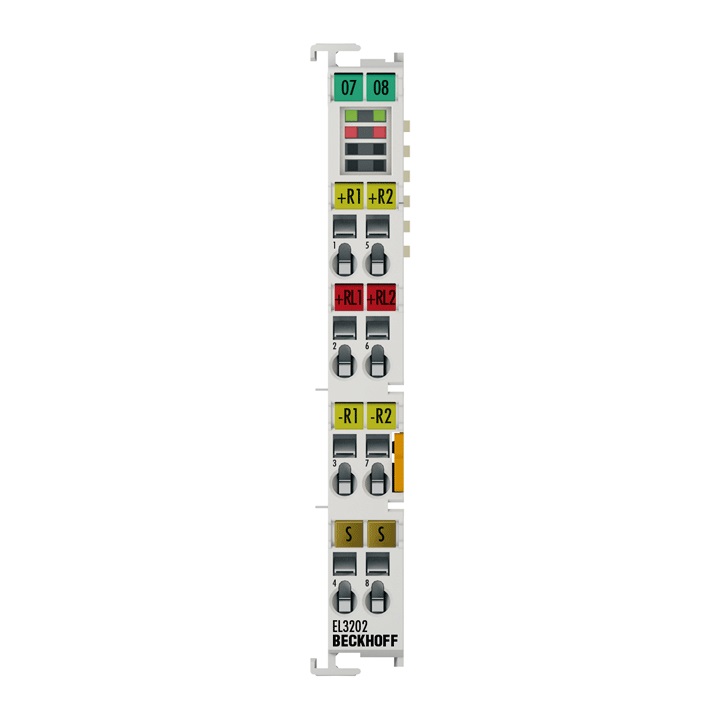

BECKHOFF EL3202

Descrizione del Prodotto

Il terminale analogico EL3202 di Beckhoff consente la connessione diretta di due sensori di resistenza. Il valore di resistenza misurato può essere fornito direttamente in ohm o convertito in temperatura. Se è richiesta la temperatura del punto di misurazione, la conversione da resistenza a temperatura può essere eseguita nel terminale secondo varie caratteristiche del sensore (Pt100, Pt1000, Ni120, Ni1000, tipi KTY, ecc.). L’EL3202 può operare con sensori in tecnologia a 2 e 3 fili; per la connessione a 2 fili è necessario un ponte esterno. I terminali EtherCAT indicano la loro capacità di misurazione tramite diodi emettitori di luce e bit di stato nell’immagine di processo EtherCAT.

Dati Tecnici

Numero di ingressi: 2
Alimentazione: tramite l’E-bus
Frequenza limite del filtro di ingresso: tip. 1 kHz
Tipi di sensori supportati: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, misurazione della resistenza (ad es. potenziometro, 10 Ω…1/4 kΩ), sensori KTY (tipi vedi documentazione)
Metodo di connessione: 2 o 3 fili (predefinito: 2 fili)
Tempo di conversione: circa 85 ms impostazione predefinita, configurabile 2…800 ms
Corrente di misurazione: < 0,5 mA (dipendente dal carico)
Intervallo di temperatura: -200…+850°C (sensori Pt); -60…+250°C (sensori Ni)
Risoluzione: 0,1°C per cifra
Errore/incertezza di misurazione: < ±0,5°C per sensori Pt
Isolamento elettrico: 500 V (E-bus/tensione del segnale)
Consumo di corrente E-bus: tip. 190 mA
Consumo di corrente contatti di potenza: –
Larghezza di bit nell’immagine di processo: 2 x 32 bit ingresso RTD
Caratteristiche speciali: filtro digitale integrato, monitoraggio del valore limite, tecnologia di connessione variabile
Peso: circa 60 g
Temperatura di esercizio: -25…+60°C
Temperatura di stoccaggio: -40…+85°C
Umidità relativa: 95%, senza condensa
Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27
Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4
Cablaggio collegabile: per tutti i terminali ESxxxx
Grado di protezione/posizione di installazione: IP20/variabile
Approvazioni/marcature: CE, CCC, UL, ATEX, IECEx
Marcatura Ex: ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc

Dati dell’Alloggiamento

Forma del design: custodia terminale compatta con LED di segnalazione
Materiale: policarbonato
Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco
Montaggio affiancato mediante: connessione a doppia fessura e chiave
Marcatura: etichettatura della serie BZxxxx
Cablaggio: conduttore solido (s), conduttore flessibile (st) e puntale (f): azionamento a molla tramite cacciavite
Sezione di collegamento: s*: 0,08…2,5 mm², st*: 0,08…2,5 mm², f*: 0,14…1,5 mm²
Sezione di collegamento AWG: s*: AWG28…14, st*: AWG28…14, f*: AWG26…16
Lunghezza di spelatura: 8…9 mm
Carico di corrente contatti di potenza: I_{max}: 10 A
Dimensioni (L x A x P): 12 mm x 100 mm x 68 mm

Informazioni per l’Ordine

EL3202: Terminale EtherCAT, ingresso analogico a 2 canali, temperatura, RTD (Pt100), 16 bit
ES3202: Terminale EtherCAT, ingresso analogico a 2 canali, temperatura, RTD (Pt100), 16 bit, cablaggio innestabile

Per ulteriori dettagli, si prega di consultare la documentazione ufficiale di Beckhoff.
