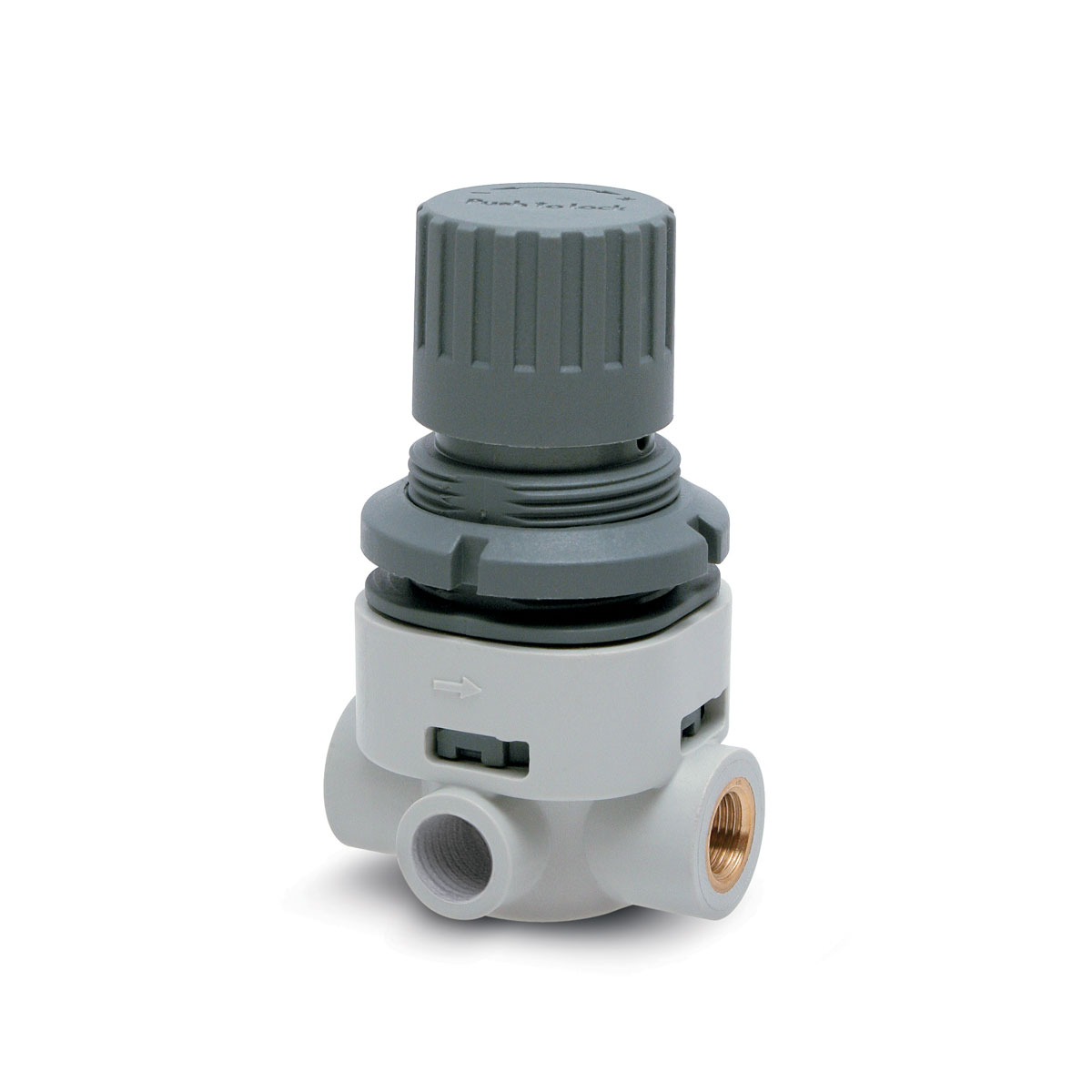

CAMOZZI T104R00

Descrizione del Prodotto

Il microregolatore di pressione Camozzi T104-R00 appartiene alla Serie T ed è progettato per applicazioni pneumatiche che richiedono un controllo preciso della pressione. Questo modello è dotato di attacchi G1/4 e presenta una costruzione a pistone con funzione di scarico della sovrapressione (relieving), permettendo regolazioni anche in diminuzione.

Caratteristiche Generali

Costruzione: A pistone

Materiali: Corpo e pistone in tecnopolimero; molla in acciaio inox; inserti in ottone; o-ring e otturatore in NBR

Attacchi: G1/4

Peso: 95 g

Attacchi manometro: G1/8

Montaggio: In linea o a pannello (in qualsiasi posizione)

Temperatura di lavoro: -5°C ÷ 50°C (con punto di rugiada del fluido inferiore di 2°C al valore della T min di lavoro)

Pressione d’ingresso: 0 ÷ 12 bar

Pressione d’uscita: 0,5 ÷ 10 bar (standard)

Portata nominale: Vedi diagrammi di portata nelle pagine successive

Scarico sovrapressione (Relieving): Con relieving (standard); senza relieving; tutti i regolatori sono dotati di funzione scarico a monte (VS)

Fluido: Aria compressa

Dimensioni

Modello: T104-R00

A: 77 mm

B: 35 mm

C: 42 mm

F: 9,5 mm

G: 25,5 mm

I: 28 mm

L: M30x1,5

M: 46 mm

N: 41 mm

R: 3 mm

S: 7 mm

U: G1/4

Accessori

Mod. C114-ST: Staffa di fissaggio

Mod. C114-ST/1: Staffa di fissaggio

Mod. C114-ST/2: Staffa di fissaggio

Certificazioni

REACH-Series-T.pdf

RoHS-Series-T.pdf

Note

I manometri sono forniti smontati e sono disponibili nei seguenti modelli:

– Manometro 0-2,5 bar per pressione di lavoro 0÷2 bar

– Manometro 0-6 bar per pressione di lavoro 0÷4 bar

– Manometro 0-10 bar per pressione di lavoro 0,5÷7 bar

– Manometro 0-12 bar per pressione di lavoro 0,5÷10 bar

Codifica del Prodotto

Esempio di codifica: T 1 04 – R 0 0 2

– T: Serie

– 1: Taglia

– 04: Attacchi (04 = G1/4)

– R: Regolatore

– 0: Pressione di lavoro (0 = 0,5 ÷ 10 bar)

– 0: Tipo di costruzione (0 = relieving)

– 2: Manometro (2 = con manometro 0-6, con pressione di lavoro 0÷4 bar)
