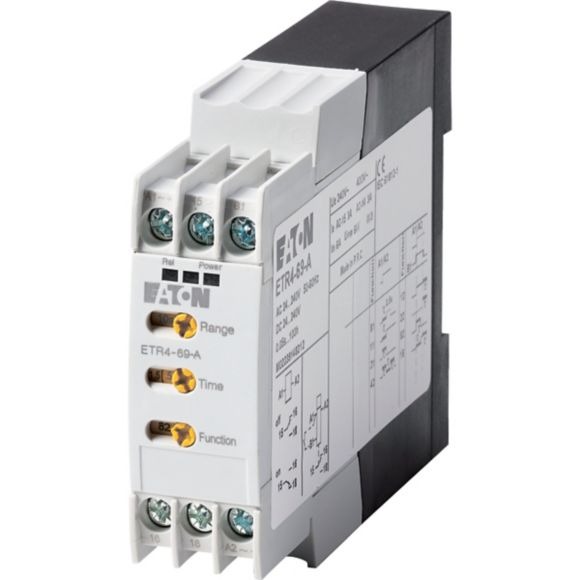

EATON 031891

Nome del prodotto

Relè temporizzatore Eaton Moeller® serie ETR4

Codice catalogo

031891

Codice modello

ETR4-69-A

EAN

4015080318910

Dimensioni

Lunghezza: 103 mm
Altezza: 83 mm
Larghezza: 23 mm

Peso

0,11 kg

Certificazioni

CSA File No.: 012528
VDE 0435
UL 508
CSA-22.2 No. 14
IEC/EN 61000-4-3
Standard IEC/EN 61812
IEC/EN 60947-5-1
IEC/EN 61000-4-2
UL File No.: E29184
UL
UL Category Control No.: NKCR
CE
CSA
CSA Class No.: 3211-03
IEC/EN 61812-1

Tipo di connessione elettrica

Connessione a vite

Funzioni

Lampeggiante, impulso iniziale
Ritardo all’eccitazione e alla diseccitazione
Generatore di impulsi
Funzione di temporizzazione regolabile
Uscite, con commutazione ritardata/non ritardata
Ritardo alla diseccitazione
Formazione d’impulsi
Ritardo all’eccitazione
Multifunzione
Contatto fugace all’eccitazione
Funzione ciclica con pausa iniziale, variabile
Funzione ciclica con impulso iniziale, variabile
Lampeggiante, inizio pausa, tempo fisso
Contatto fugace alla diseccitazione
Lampeggiante, inizio impulso, tempo fisso
Formazione d’impulsi

Grado di protezione

IP20

Durata meccanica

30.000.000 operazioni (funzionamento in DC)
30.000.000 operazioni (funzionamento in AC)

Posizione di montaggio

Come richiesto

Numero di contatti (contatti in scambio)

1

Categoria di sovratensione

III

Grado di inquinamento

2

Categoria di prodotto

Relè temporizzatori ETR4

Tensione nominale di tenuta ad impulso (Uimp)

4000 V AC
6000 V AC

Resistenza agli urti

4 g, contatto di chiusura, meccanico, secondo IEC/EN 60068-2-27, urto semisinusoidale 20 ms

Adatto per

Montaggio su guida DIN (guida a cappello)

Capacità dei terminali

1 x (0,5 – 2,5) mm², flessibile con puntalino
1 x (20 – 14) AWG, solido o flessibile
2 x (0,5 – 1,5) mm², flessibile con puntalino
1 x (0,5 – 2,5) mm², solido
2 x (0,5 – 1,5) mm², solido

Intervallo di tempo – min

0,05 s

Intervallo di tempo – max

360.000 s

Tipo

Relè temporizzatore

Tipo di tensione

AC/DC

Corrente nominale d’impiego [I_e]

AC-14 [I_e] 300 V: 3 A
AC-14 [I_e] 380 V 400 V 415 V: 3 A
AC-15 220 V 230 V 240 V [I_e]: 3 A
AC-15 300 V [I_e]: 3 A
AC-15 380 V 400 V 415 V [I_e]: 3 A

Campo di tensione [U_LN]

24 – 240 V DC
24 – 240 V AC, 50/60 Hz

Gamma temporale

0,05 s – 100 h

Campo di taratura

5 – 100 h
1,5 – 30 h
15 – 300 min
1,5 – 30 min
15 – 300 s
5 – 100 s
1,5 – 30 s
0,5 – 10 s
0,15 – 3 s
0,05 – 1 s

Assortimento

Temporizzatore ETR4

Funzione di base

Temporizzatore

Funzione

Datore di impulsi
Formazione d’impulsi
Ritardato all’eccitazione e alla diseccitazione
Lampeggiante, inizio impulso
Pausa impulso alla diseccitazione
Pausa impulso all’eccitazione
Ritardato alla diseccitazione
Ritardato all’eccitazione
Multifunzione

Funzioni di temporizzazione regolabili

Sì

Numero contatti in scambio

1

Corrente nominale d’impiego [I_e]

AC-14 [I_e] 300 V: 3 A
AC-14 [I_e] 380 V 400 V 415 V: 3 A
AC-15 220 V 230 V 240 V [I_e]: 3 A
AC-15 300 V [I_e]: 3 A
AC-15 380 V 400 V 415 V [I_e]: 3 A

Campo di tensione [U_LN]

24 – 240 V DC
24 – 240 V AC, 50/60 Hz

Ampiezza

22,5 mm

Tipo di collegamento elettrico

Raccordo a vite

Funzione ritardata all’eccitazione

Sì

Funzione ritardata alla diseccitazione

Sì

Funzione passante con ritardo all’eccitazione

Sì

Funzione passante con ritardo alla diseccitazione

Sì

Funzione formazione d’impulsi

Sì

Funzione lampeggiante con pausa iniziale, tempo fisso

Sì

Funzione lampeggiante con impulso iniziale, tempo fisso

Sì

Funzione ciclica con pausa iniziale, variabile

Sì

Funzione ciclica con impulso iniziale, variabile

Sì

Tensione di alimentazione pilota nominale Us per AC 50 Hz

24 V – 240 V

Tensione di alimentazione pilota nominale Us per AC 60 Hz

24 V – 240 V

Tensione di alimentazione pilota nominale Us per DC

24 V – 240 V

Tipo di tensione per l’azionamento

AC/DC

Intervallo di tempo

0,05 s – 360.000 s

Uscite, con commutazione ritardate/non ritardate

Sì

Larghezza

23 mm

Altezza

83 mm

Profondità

103 mm

Serie

Moeller_series

Produttore

EATON

Tipo di montaggio

Guida DIN

Numero funzioni del timer

Multifunzione

Configurazione contatto

SPDT

Incremento temporizzazione

Ore, Secondi

Corrente massima

3 A

Tensione massima

240 V DC, 400 V AC

Tipo di terminale

Vite

Configurazione interruttore

SPDT

Tensione minima

24 V AC/DC

Alimentazione

Esterno

Massima temperatura operativa

+60°C

Minima temperatura operativa

-20°C

Ritardo (Recupero)

70 ms

Paese di origine

Germania
