EATON 216376

Nome del prodotto

Eaton Moeller® serie M22 Elemento di contatto accessorio

Codice catalogo

216376

EAN

4015082163761

Dimensioni e peso

Lunghezza: 38 mm
Altezza: 10 mm
Larghezza: 32 mm
Peso: 0,01 kg

Certificazioni e conformità

CE Marked
CSA Std. C22.2 No. 94-91
UL 508
IEC 60947-5
CSA Std. C22.2 No. 14-05
EN 60947-5
VDE
CSA File No.: 012528
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94-91
CSA
UL Category Control No.: NKCR
UL File No.: E29184
UL/CSA
IEC/EN 60947-5
IEC 60947-5-1
CSA Class No.: 3211-03

Caratteristiche e funzioni

Tipo di connessione elettrica: Connessione a vite
Tipo di montaggio: Fissaggio frontale
Numero di contatti di chiusura: 1
Numero di contatti di riposo: 0
Numero di contatti invertitori: 0
Portalampada: Senza

Specifiche elettriche

Tensione nominale di isolamento (Ui): 500 V
Tensione nominale di tenuta ad impulso (Uimp): 6000 V AC
Corrente convenzionale termica in aria libera (Ith): 4 A
Corrente nominale di esercizio (Ie) per AC-15, 230 V: 6 A
Corrente nominale di esercizio (Ie) per DC-13, 24 V: 3 A
Categoria di sovratensione: III
Grado di inquinamento: 3
Dispositivo di protezione contro cortocircuito: Fusibile gG/gL 10 A

Durata operativa

Durata meccanica: 5.000.000 operazioni
Durata elettrica: 1.000.000 operazioni (a 230 V, AC-15, 1 A)
700.000 operazioni (a 230 V, AC-15, 3 A)
1.200.000 operazioni (a 12 V, DC-13, 2,8 A)
1.600.000 operazioni (a 230 V, 0,5 A)

Condizioni ambientali

Temperatura ambiente di funzionamento: da -25 °C a 70 °C
Temperatura ambiente di stoccaggio: da -25 °C a 85 °C
Resistenza agli urti: 30 g, secondo IEC/EN 60068-2-27, urto sinusoidale 11 ms
Protezione climatica: Calore umido ciclico, secondo IEC 60068-2-30; Calore umido costante, secondo IEC 60068-2-78

Capacità dei terminali

Conduttore solido: 0,75 – 2,5 mm²
Conduttore flessibile con capocorda: 0,5 – 1,5 mm²
Conduttore multifilare: 0,5 – 2,5 mm²

Compatibilità

Utilizzabile con interruttori automatici NZM1, NZM2, NZM3 e NZM4:
– NZM1, NZM2, NZM3: un contatto ausiliario standard può essere agganciato all’interruttore.
– NZM3, NZM4: fino a tre contatti ausiliari standard possono essere agganciati all’interruttore.
– NZM4: fino a due contatti ausiliari standard possono essere agganciati all’interruttore.
– NZM1, NZM2, NZM3: un contatto ausiliario di indicazione di sgancio può essere agganciato all’interruttore.

Grado di protezione

IP20

Frequenza operativa

3600 operazioni/ora

Coppia di serraggio

0,8 Nm

Categoria di prodotto

Accessori

Tipo

Contatto ausiliario

Codice modello

M22-K10

Codice doganale

85389099

Note

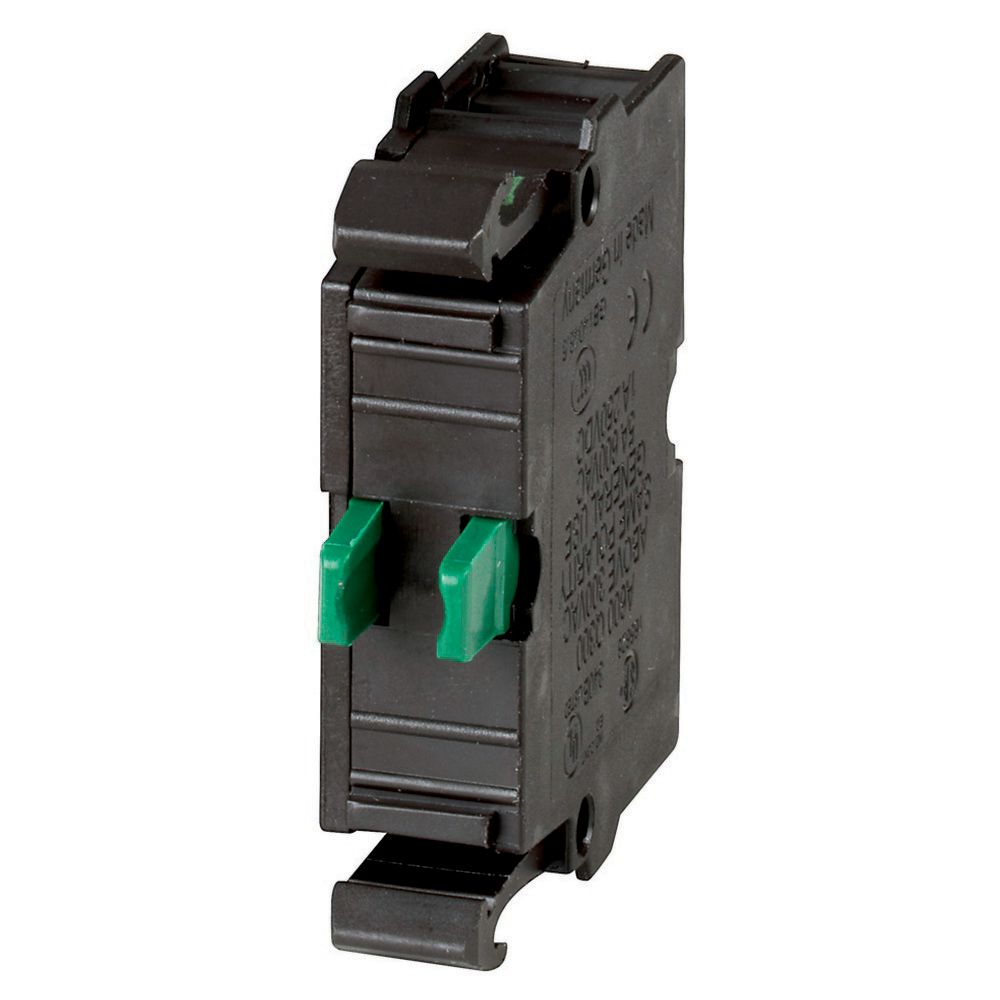

Foto rappresentativa. Per ulteriori dettagli, consultare la documentazione tecnica fornita dal produttore.
