EATON 222353

Nome del prodotto

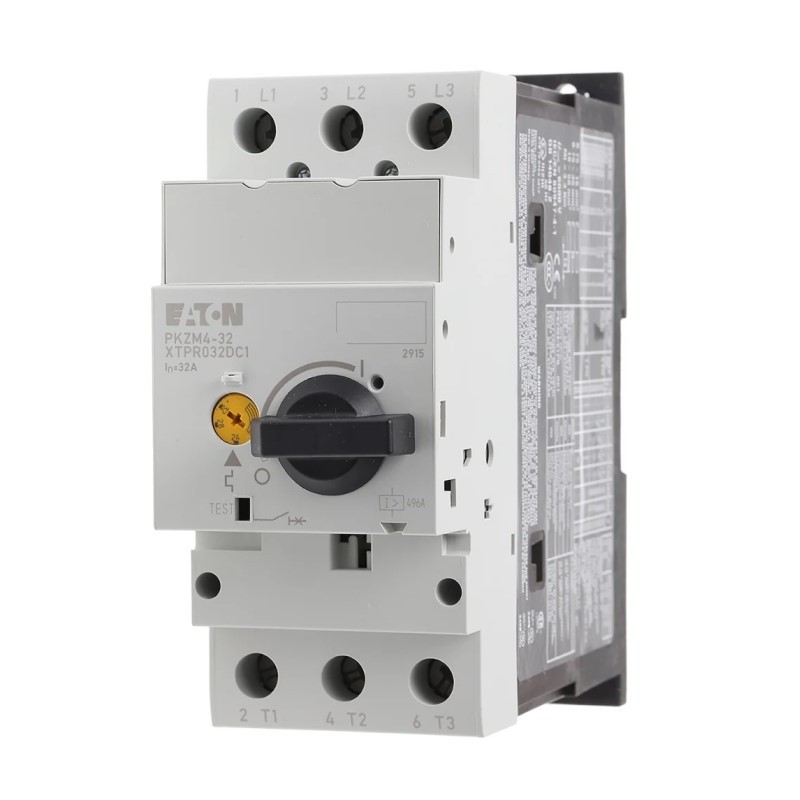

Eaton Moeller® serie PKZM4 Interruttore automatico per protezione motore

Codice catalogo

222353

EAN

4015082223533

Dimensioni e peso

Lunghezza: 160 mm
Altezza: 140 mm
Larghezza: 55 mm
Peso: 1,136 kg

Certificazioni

UL, CSA File No.: 165628, IEC/EN 60947-4-1, UL 60947-4-1, UL Category Control No.: NLRV, UL File No.: E36332, CE, IEC/EN 60947, CSA Class No.: 3211-05, CSA-C22.2 No. 60947-4-1-14, CSA, VDE 0660

Caratteristiche e funzioni

Tipo di attuatore: Manopola rotativa
Funzioni: Sensibile alla mancanza di fase (secondo IEC/EN 60947-4-1, VDE 0660 Parte 102), Protezione motore
Numero di poli: Tre poli

Specifiche generali

Collegamento: Morsetti a vite
Categoria di sicurezza per polveri: ATEX protezione contro le esplosioni di polveri, PTB 10, ATEX 3012, Ex II(2) G
Durata elettrica: 30.000 operazioni (a 400V, AC-3)
Durata meccanica: 30.000 operazioni (Percorsi conduttivi principali)
Posizione di montaggio: Può essere agganciato su guida DIN IEC/EN 60715 con altezza di 7,5 o 15 mm
Frequenza operativa: 40 operazioni/ora
Categoria di sovratensione: III
Grado di inquinamento: 3
Categoria del prodotto: Interruttore automatico per protezione motore
Protezione: Protezione contro il contatto diretto quando azionato frontalmente (EN 50274)
Tensione nominale di tenuta ad impulso (Uimp): 6000 V AC
Resistenza agli urti: 15 g, Meccanica, Secondo IEC/EN 60068-2-27, Urto semisinusoidale 10 ms
Adatto per: Anche motori con classe di efficienza IE3
Compensazione della temperatura: -25 – 55 °C, Campo operativo; -5 – 40 °C secondo IEC/EN 60947, VDE 0660; ≤ 0,25 %/K, errore residuo per T > 40°

Classificazione motore

Potenza assegnata del motore a 200/208 V, 60 Hz, trifase: 7,5 HP
Potenza assegnata del motore a 230/240 V, 60 Hz, monofase: 5 HP
Potenza assegnata del motore a 230/240 V, 60 Hz, trifase: 10 HP
Potenza assegnata del motore a 460/480 V, 60 Hz, trifase: 20 HP
Potenza assegnata del motore a 575/600 V, 60 Hz, trifase: 30 HP

Blocchi di sgancio

Impostazione corrente di sgancio per sovraccarico – min: 25 A
Impostazione corrente di sgancio per sovraccarico – max: 32 A
Caratteristica di sgancio: Sgancio per sovraccarico: classe di intervento 10 A

Verifica del progetto

Dissipazione di calore dell’apparecchiatura, dipendente dalla corrente Pvid: 18 W
Capacità di dissipazione del calore Pdiss: 0 W
Dissipazione di calore per polo, dipendente dalla corrente Pvid: 6 W
Corrente operativa nominale per la dissipazione di calore specificata (In): 32 A
Dissipazione di calore statica, non dipendente dalla corrente Pvs: 0 W
Resistenza alla corrosione: Soddisfa i requisiti dello standard del prodotto
Verifica della stabilità termica degli involucri: Soddisfa i requisiti dello standard del prodotto
Verifica della resistenza dei materiali isolanti al calore normale: Soddisfa i requisiti dello standard del prodotto
Resistenza dei materiali isolanti al calore anomalo/incendio per effetti elettrici interni: Soddisfa i requisiti dello standard del prodotto
Resistenza alle radiazioni ultraviolette (UV): Soddisfa i requisiti dello standard del prodotto
Sollevamento: Non applicabile, poiché l’intero quadro elettrico deve essere valutato
Impatto meccanico: Non applicabile, poiché l’intero quadro elettrico deve essere valutato
Iscrizioni: Soddisfa i requisiti dello standard del prodotto
Grado di protezione degli assemblaggi: Non applicabile, poiché l’intero quadro elettrico deve essere valutato
Distanze di isolamento e di fuga: Soddisfa i requisiti dello standard del prodotto
Protezione contro le scosse elettriche: Non applicabile, poiché l’intero quadro elettrico deve essere valutato
Incorporazione di dispositivi di commutazione e componenti: Non applicabile, poiché l’intero quadro elettrico deve essere valutato
Circuiti elettrici interni e connessioni: Responsabilità del costruttore del quadro
Connessioni per conduttori esterni: Responsabilità del costruttore del quadro
Resistenza elettrica alla frequenza di rete: Responsabilità del costruttore del quadro
Tensione di tenuta all’impulso: Responsabilità del costruttore del quadro
Test degli involucri realizzati in materiale isolante: Responsabilità del costruttore del quadro
Aumento della temperatura: Il costruttore del quadro è responsabile del calcolo dell’aumento della temperatura. Eaton fornirà dati sulla dissipazione del calore per i dispositivi
Valutazione del cortocircuito: Responsabilità del costruttore del quadro. Le specifiche per il quadro elettrico devono essere osservate
Compatibilità elettromagnetica: Responsabilità del costruttore del quadro. Le specifiche per il quadro elettrico devono essere osservate
Funzione meccanica: Il dispositivo soddisfa i requisiti, a condizione che le informazioni nel foglio di istruzioni (IL) siano osservate
