Nome del prodotto

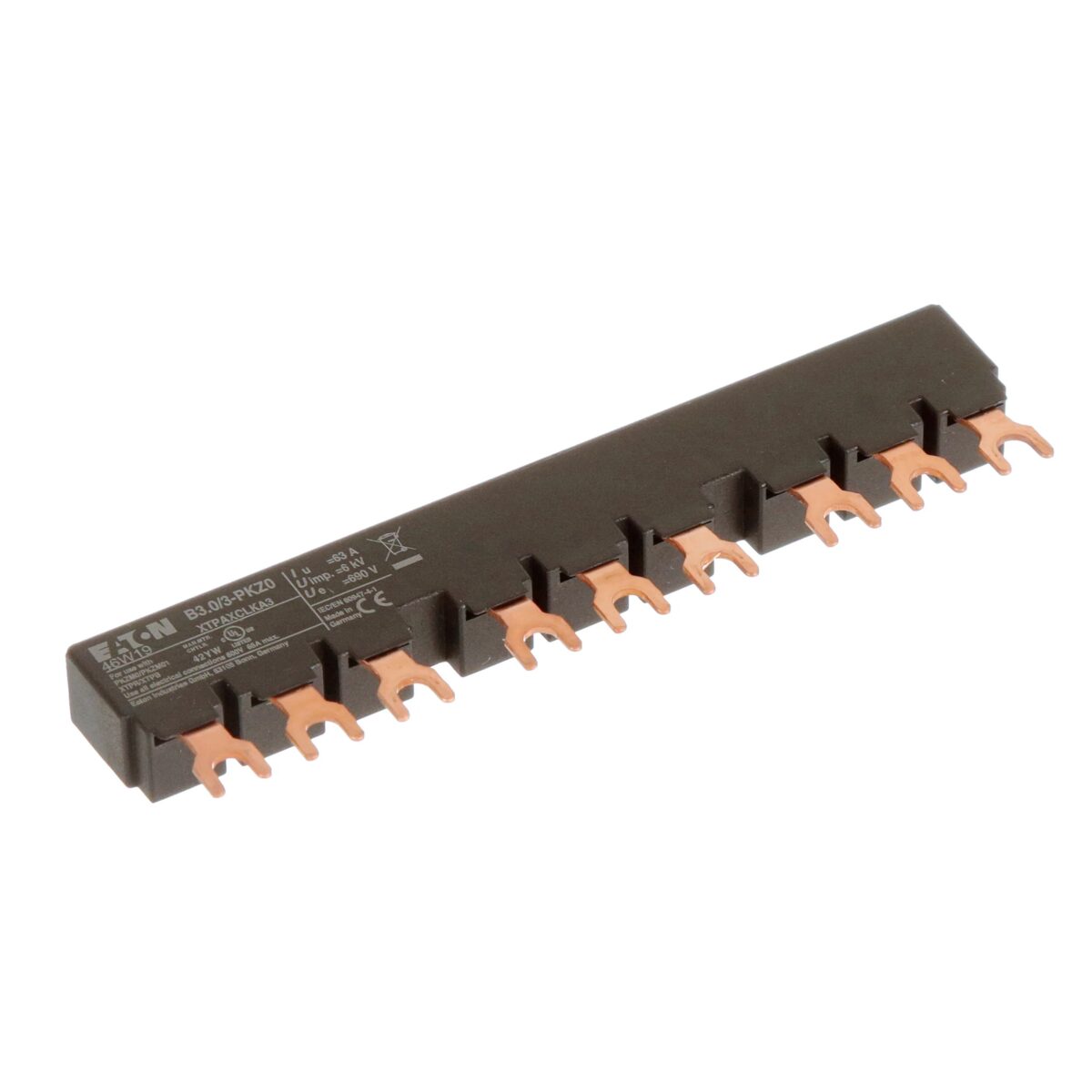

Eaton Moeller® serie B3 Accessorio Barra di collegamento trifase
Codice catalogo
232289
Codice modello
B3.0/3-PKZ0
EAN
4015082322892
Dimensioni
Lunghezza: 135 mm
Altezza: 34 mm
Larghezza: 12 mm
Peso
0,058 kg
Certificazioni
UL 508, CSA File No.: 98494, UL Category Control No.: NLRV, CE, UL File No.: E36332, IEC/EN 60947-4-1, CSA-C22.2 No. 14, CSA Class No.: 3211-06
Note del catalogo
Per l’alimentazione parallela di più interruttori di protezione motore sui morsetti 1, 3, 5
Colore
Nero
Caratteristiche
Isolato
Funzioni
Può essere esteso mediante installazione ruotata
Numero di fasi
3
Numero di poli
Tre poli
Larghezza di montaggio
45 mm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria del prodotto
Accessori
Tensione nominale di tenuta all’impulso (Uimp)
6000 V AC
Adatto per
3 interruttori
Compatibile con
PKZ0, PKE12, PKE32
Temperatura ambiente di funzionamento
Minima: -25 °C
Massima: 55 °C
Tensione operativa nominale (Ue) – max
690 V
Corrente nominale permanente (Iu)
63 A
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Corrente nominale di breve durata (Icw)
0 kA
Dissipazione termica dell’apparecchiatura, dipendente dalla corrente (Pvid)
4,5 W
Capacità di dissipazione termica (Pdiss)
0 W
Dissipazione termica per polo, dipendente dalla corrente (Pvid)
1,5 W
Corrente operativa nominale per la dissipazione termica specificata (In)
63 A
Dissipazione termica statica, indipendente dalla corrente (Pvs)
0 W
Resistenza alla corrosione
Soddisfa i requisiti dello standard del prodotto
Verifica del calore
Il costruttore del quadro è responsabile del calcolo dell’aumento di temperatura. Eaton fornirà i dati di dissipazione termica per i dispositivi
Funzione meccanica
Il dispositivo soddisfa i requisiti, a condizione che le informazioni nel foglio di istruzioni siano osservate
Dichiarazioni di conformità
eatons-accessory-declaration-of-conformity-eu250700en.pdf
Disegni
eatons-manual-motor-starters-busbar-b3-accessory-dimensions.eps
eatons-manual-motor-starters-busbar-b3-accessory-3d-drawing-005.eps
Modello eCAD
ETN.B3.0_3-PKZ0
Istruzioni di installazione
eatons-manual-motor-starters-b3-0-1-bk25-three-phase-commoning-link-instruction-leaflet-il122027zu.pdf
Modello mCAD
b3_0_3_pkz0.stp
b3_0_3_pkz0
