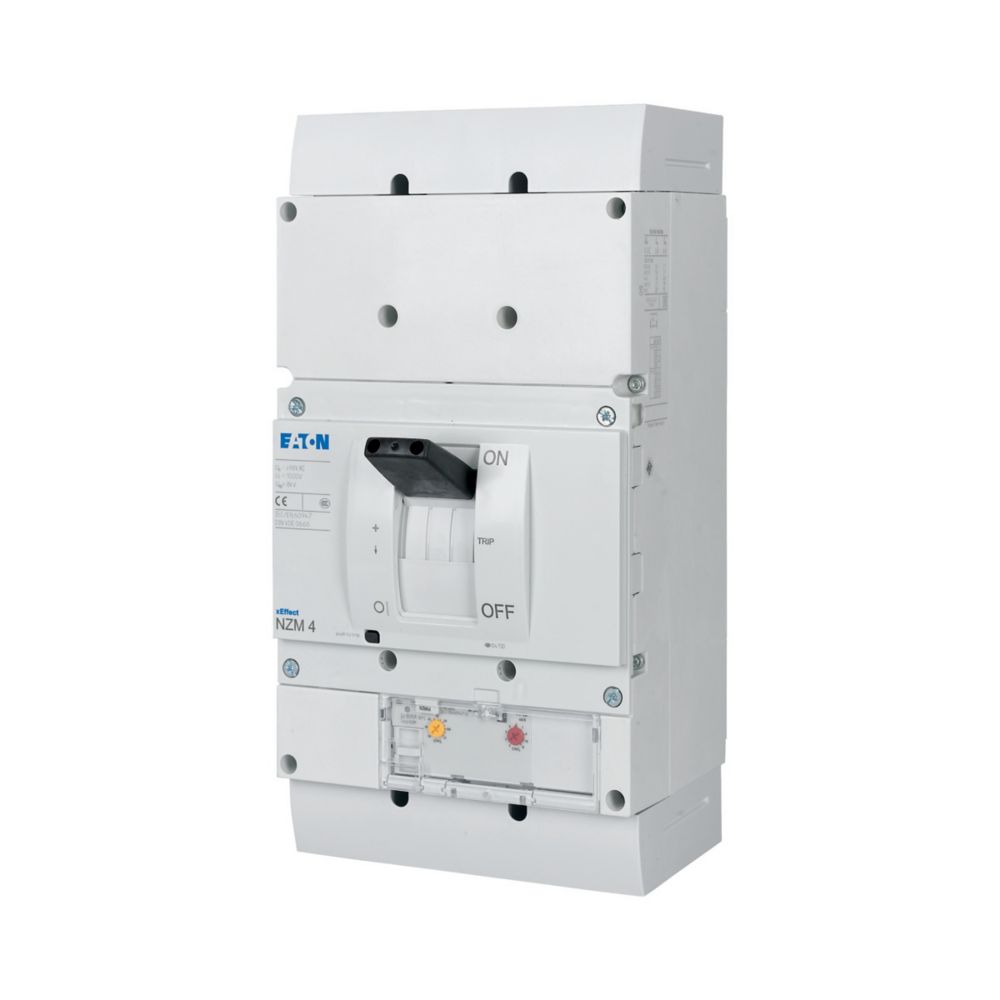

Nome del prodotto
Eaton Moeller serie NZM – Interruttore automatico scatolato elettronico
Codice catalogo
265759
Codice modello
NZMN4-AE800
EAN
4015082657598
Dimensioni e peso
Lunghezza: 401 mm
Altezza: 207 mm
Larghezza: 210 mm
Peso: 15,52 kg
Conformità e certificazioni
Conformità RoHS
Certificazioni: IEC, IEC/EN 60947
Specifiche elettriche
Tensione nominale: 690 V
Corrente nominale: 800 A
Corrente di cortocircuito nominale di interruzione (Icu) a 400/415 V, 50/60 Hz: 50 kA
Corrente di cortocircuito nominale di servizio (Ics) a 400/415 V, 50/60 Hz: 37 kA
Corrente di cortocircuito nominale di chiusura (Icm) a 400/415 V, 50/60 Hz: 105 kA
Campo di regolazione dello sganciatore termico (Ir): 400 – 800 A
Campo di regolazione dello sganciatore magnetico istantaneo (Ii): 1600 – 9600 A
Caratteristiche meccaniche
Numero di poli: 3
Tipo di installazione: Montaggio fisso
Tipo di connessione: Connessione a vite
Tipo di azionamento: Levetta
Durata meccanica: 10.000 operazioni
Durata elettrica: 2.000 operazioni a 415 V AC-3
Condizioni ambientali
Temperatura ambiente di funzionamento: da -25 °C a +70 °C
Temperatura ambiente di stoccaggio: da -40 °C a +70 °C
Grado di protezione: IP20
Altre informazioni
Categoria di utilizzo: A (IEC/EN 60947-2)
Categoria di sovratensione: III
Grado di inquinamento: 3
Isolamento: 300 V AC (tra i contatti ausiliari), 500 V AC (tra contatti ausiliari e contatti principali)
Per ulteriori dettagli, consultare la scheda tecnica ufficiale di Eaton.
