EATON 271392

Nome del prodotto

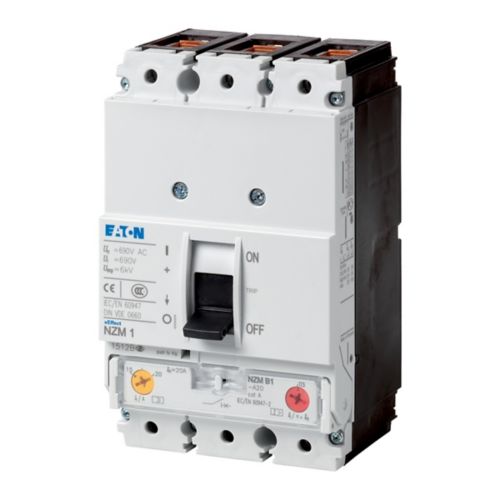

Eaton Moeller serie NZM interruttore automatico scatolato termomagnetico

Codice catalogo

271392

Codice EAN

4015082713928

Dimensioni e peso

Lunghezza: 88 mm
Altezza: 145 mm
Larghezza: 90 mm
Peso: 1,066 kg

Conformità e certificazioni

Conformità RoHS
Certificazioni: IEC/EN 60947

Modello

NZMC1-A40

Dati tecnici – elettrici

Tensione nominale: 690 V
Tensione nominale di tenuta all’impulso (Uimp) ai contatti principali: 6000 V
Corrente nominale: 40 A
Regolazione della corrente di sovraccarico (Ir): 32 A – 40 A
Regolazione della corrente di cortocircuito istantanea (Ii): 320 A – 400 A
Potere di interruzione nominale di servizio (Ics) secondo IEC/EN 60947:
– a 230 V, 50/60 Hz: 55 kA
– a 400/415 V, 50/60 Hz: 36 kA
– a 440 V, 50/60 Hz: 22,5 kA
– a 525 V, 50/60 Hz: 6 kA
– a 690 V, 50/60 Hz: 6 kA
Potere di chiusura nominale (Icm):
– a 240 V, 50/60 Hz: 121 kA
– a 400/415 V, 50/60 Hz: 76 kA
– a 440 V, 50/60 Hz: 63 kA
– a 525 V, 50/60 Hz: 24 kA
– a 690 V, 50/60 Hz: 14 kA
Tempo totale di interruzione in cortocircuito: < 10 ms
Tipo di connessione del circuito principale: Morsetto a mantello
Isolamento:
– 300 V AC (tra i contatti ausiliari)
– 500 V AC (tra contatti ausiliari e principali)
Numero massimo di operazioni all’ora: 120
Tipo di manovra: Levetta
Categoria di utilizzo: A (IEC/EN 60947-2)
Categoria di sovratensione: III
Grado di inquinamento: 3
Durata elettrica:
– 10.000 operazioni a 400 V AC-1
– 10.000 operazioni a 415 V AC-1
– 5.000 operazioni a 690 V AC-1
Direzione dell’alimentazione: A scelta

Caratteristiche costruttive

Tipo di costruzione: Apparecchio da incasso, tecnica a installazione fissa
Adatto per montaggio su guida DIN: No
Montaggio su guida DIN opzionale: Sì
Numero di poli: 3
Posizione del collegamento per il circuito principale: Frontale
Tipo di elemento di comando: Levetta
Dispositivo completo con unità di protezione: Sì
Motorizzazione integrata: No
Motorizzazione opzionale: No
Grado di protezione (IP): IP20

Note

Il costruttore del quadro è responsabile del calcolo dell’aumento di temperatura. Eaton fornirà i dati di dissipazione termica per i dispositivi.
La resistenza alla corrosione, la stabilità termica degli involucri, la resistenza dei materiali isolanti al calore normale e anomalo, la resistenza ai raggi UV e altre caratteristiche meccaniche soddisfano i requisiti delle norme di prodotto.
