EATON 290058

Descrizione del Prodotto

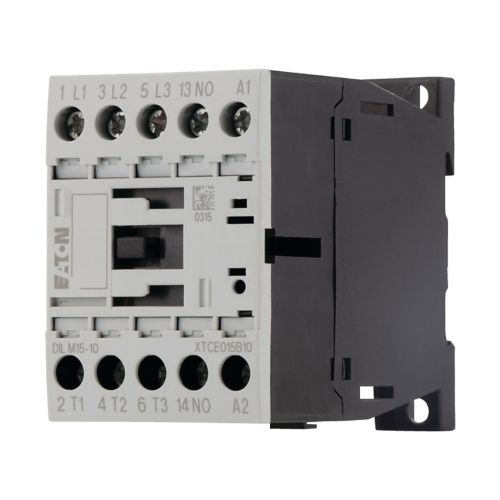

Il contattore di potenza Eaton DILM15-10, codice prodotto 290058, è progettato per il controllo di motori trifase fino a 7,5 kW a 400 V in categoria AC-3. È dotato di tre poli principali e un contatto ausiliario normalmente aperto (1NA), rendendolo adatto per applicazioni industriali che richiedono affidabilità e efficienza.

Caratteristiche Principali

– **Tensione nominale di comando (Us) a 50 Hz AC**: 230 V
– **Tensione nominale di comando (Us) a 60 Hz AC**: 240 V
– **Tipo di tensione per l’azionamento**: AC
– **Potenza di esercizio nominale in AC-3 a 400 V**: 7,5 kW
– **Corrente nominale di esercizio in AC-1 a 400 V**: 22 A
– **Corrente nominale di esercizio in AC-3 a 400 V**: 15,5 A
– **Corrente nominale di esercizio in AC-4 a 400 V**: 7 A
– **Numero di contatti principali normalmente aperti**: 3
– **Numero di contatti ausiliari normalmente aperti**: 1

Specifiche Tecniche

– **Tensione di alimentazione pilota nominale per AC 50 Hz**: 230 V
– **Tensione di alimentazione pilota nominale per AC 60 Hz**: 240 V
– **Tensione di alimentazione pilota nominale per DC**: Non applicabile
– **Tipo di collegamento circuito elettrico principale**: Raccordo a vite
– **Tensione d’esercizio in AC 50/60 Hz**: 24 – 690 V
– **Potenza di esercizio nominale per AC-4 a 400 V**: 3 kW

Dimensioni

– **Larghezza**: 45 mm
– **Altezza**: 68 mm
– **Profondità**: 75 mm

Certificazioni e Conformità

– **Standard di prodotto**: IEC/EN 60947-4-1; UL 60947-4-1; CSA – C22.2 No. 60947-4-1-14; Marcatura CE
– **Certificazioni**: UL listed, CSA certified

Applicazioni

Il contattore Eaton DILM15-10 è ideale per il controllo di motori trifase in applicazioni industriali, garantendo affidabilità e sicurezza nel comando e nella protezione dei motori elettrici.

Note

Non adatto per motori della classe di efficienza IE3.

Documentazione

Per ulteriori dettagli, consultare la scheda tecnica disponibile sul sito ufficiale di Eaton.
