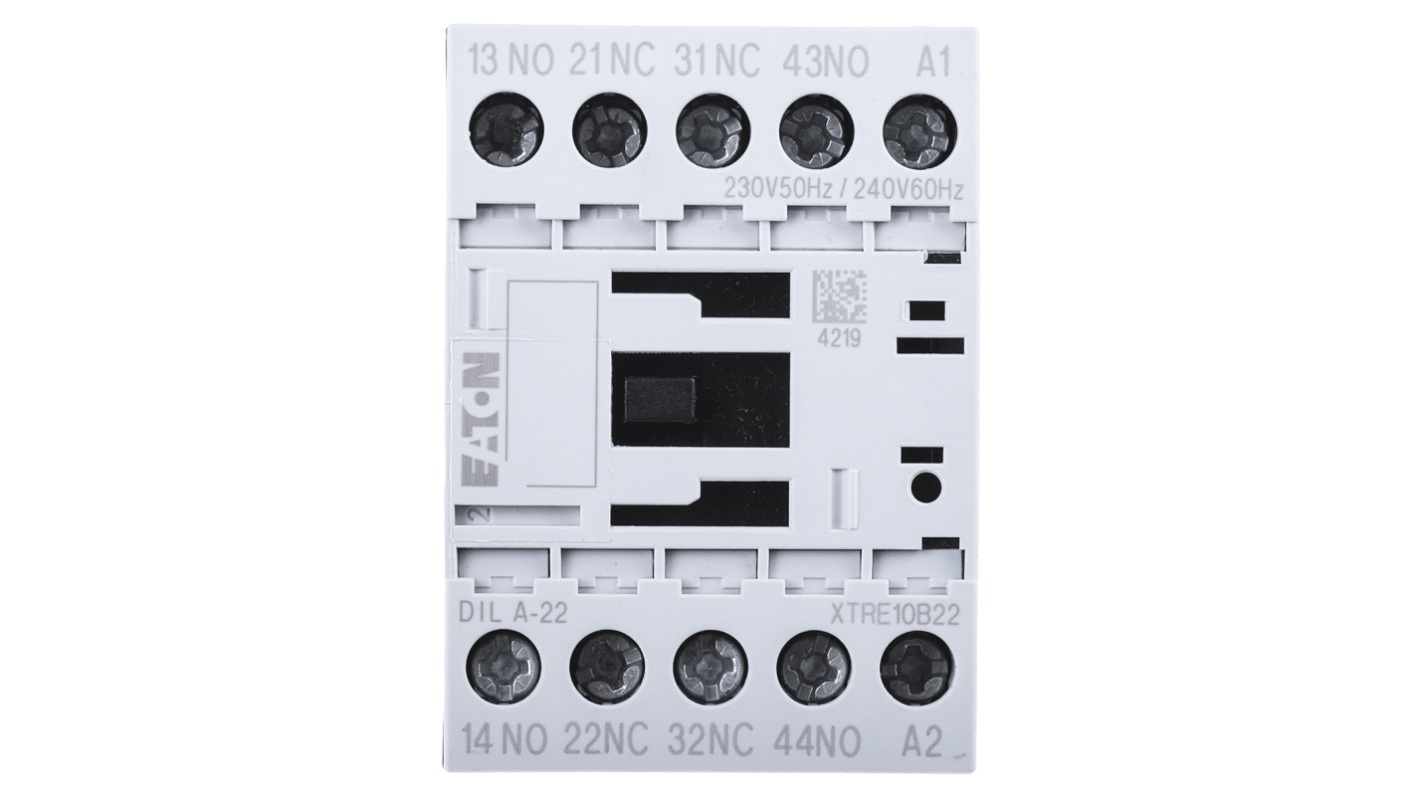

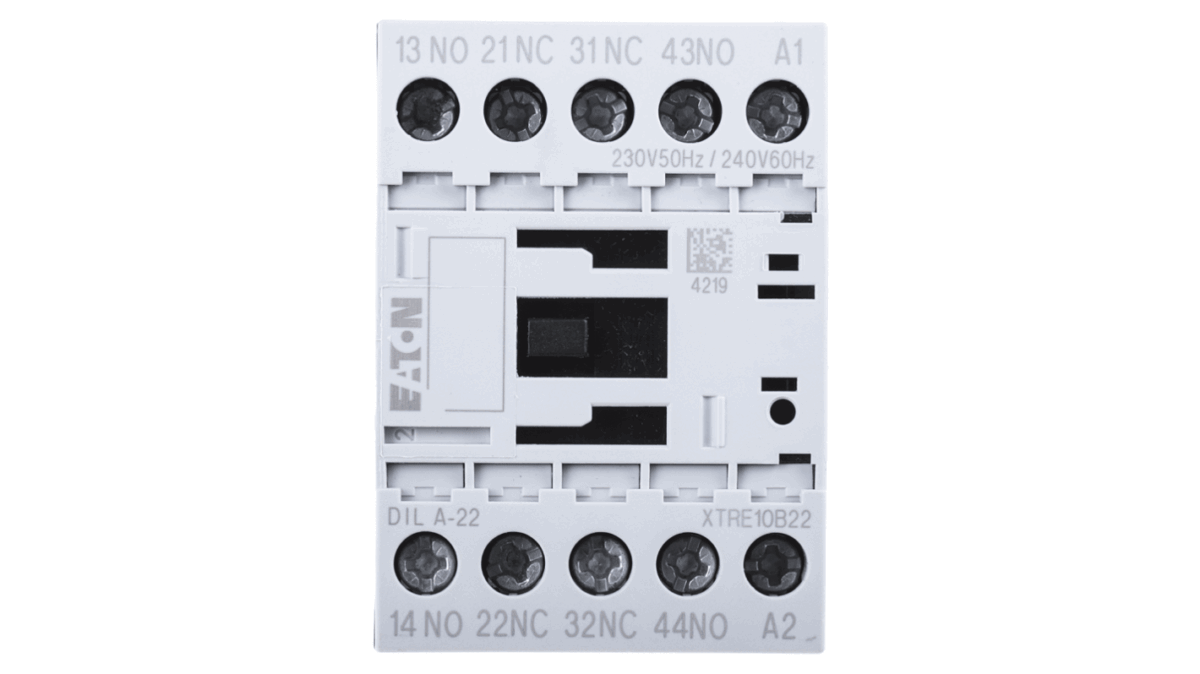

EATON DILA22

Descrizione del Prodotto

Il contattore ausiliario Eaton DILA-22 è un dispositivo progettato per applicazioni di controllo industriale, caratterizzato da 2 contatti normalmente aperti (NA) e 2 contatti normalmente chiusi (NC). È ideale per l’utilizzo come contattore di accoppiamento o d’interfaccia, specialmente se utilizzato per il comando da PLC di grandi contattori.

Caratteristiche Principali

– Configurazione dei contatti: 2 NA + 2 NC

– Possibilità di espansione fino a 8 contatti tramite moduli aggiuntivi

– Contatti a guida forzata per una maggiore sicurezza

– Disponibile con diverse tensioni di bobina per adattarsi a varie applicazioni

Specifiche Tecniche

– Tensione nominale di funzionamento: fino a 690 V AC

– Corrente nominale d’impiego AC-15:

– 220 V, 230 V, 240 V: Ie = 4 A

– 380 V, 400 V, 415 V: Ie = 4 A

– Corrente nominale d’impiego DC-13:

– 24 V: Ie = 10 A (con 1 contatto in serie)

– 110 V: Ie = 3 A (con 1 contatto in serie)

– 220 V: Ie = 1 A (con 1 contatto in serie)

– Tensione di isolamento nominale (Ui): 690 V

– Grado di protezione: IP20

– Montaggio: su guida DIN o a pannello

Dimensioni e Peso

– Larghezza: 45 mm

– Altezza: 68 mm

– Profondità: 75 mm

– Peso: circa 0,237 kg

Certificazioni e Conformità

– Conformità alle norme: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

– Certificazioni: CE, UL 508, CSA-C22.2 No. 14-05

Note Aggiuntive

– I terminali Push-In consentono un cablaggio semplice e sicuro con un solo clic.

– Sono disponibili kit di cablaggio per la realizzazione di partenze motore fino a 32 A, costituiti da un elemento di collegamento meccanico e cavi di collegamento preconfezionati utilizzabili per avviatori DOL fino a 7,5 kW/15 kW o combinazioni di teleinversione fino a 7,5 kW.

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Eaton o i distributori autorizzati.
