Nome del prodotto

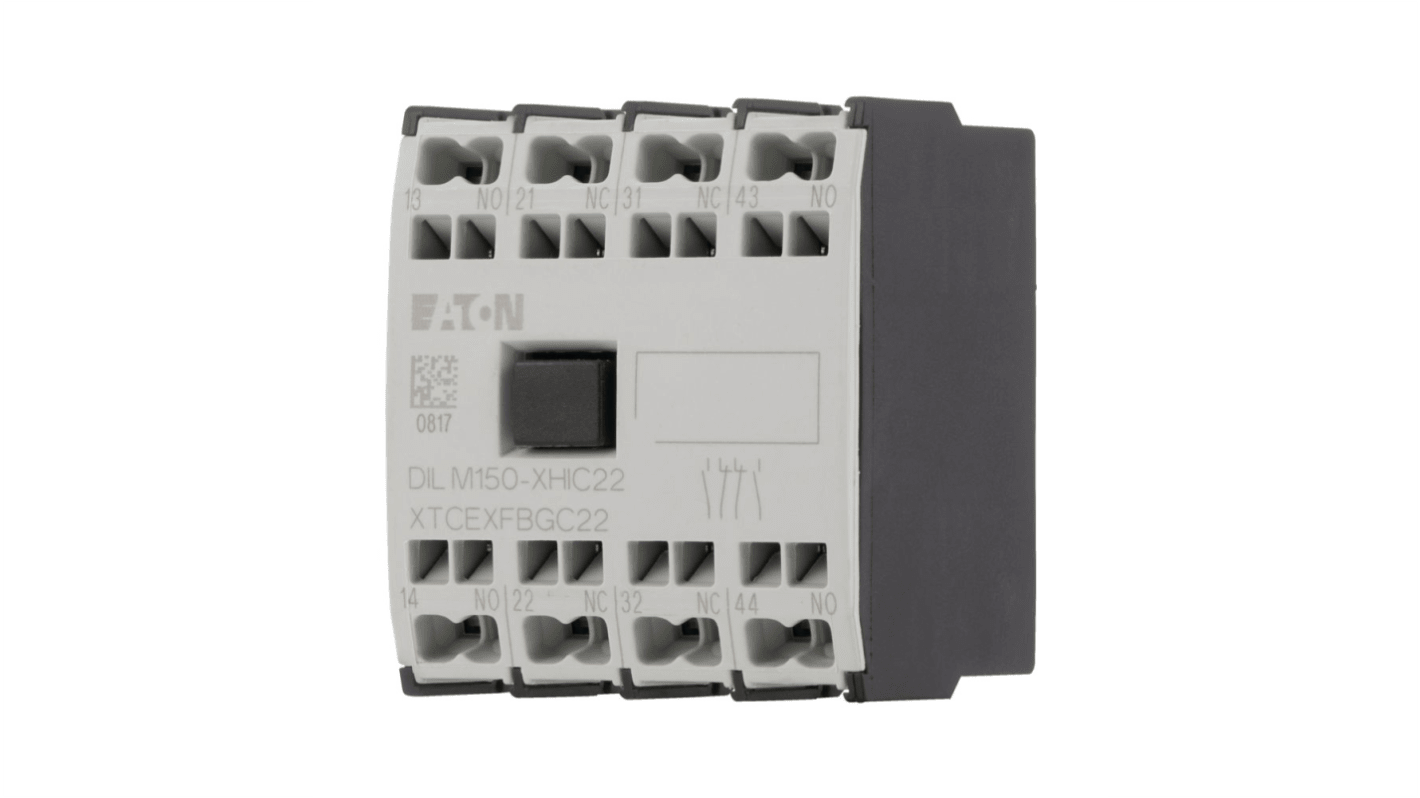

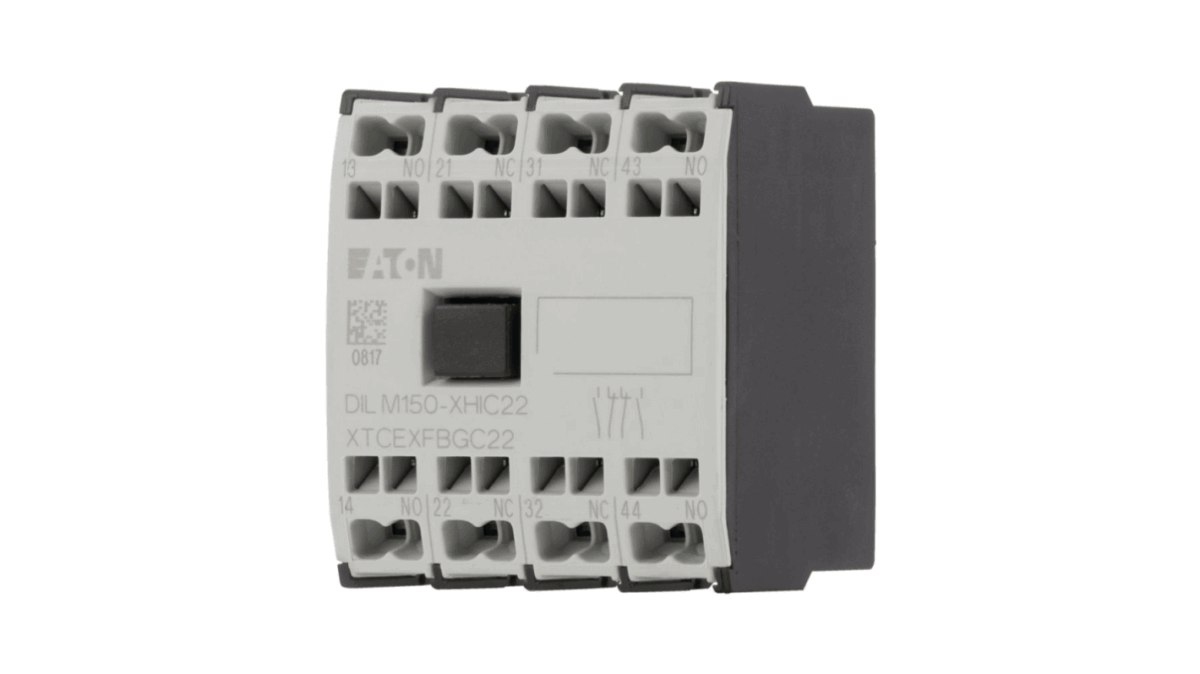

Modulo contatti ausiliari Eaton Moeller® serie DILM
Codice catalogo
277950
Codice modello
DILM150-XHI22
EAN
4015082779504
Dimensioni e peso
Lunghezza: 39 mm
Altezza: 46 mm
Larghezza: 45 mm
Peso: 0,055 kg
Certificazioni
IEC/EN 60947
UL
CSA Class No.: 3211-03
CSA File No.: 012528
UL File No.: E29184
CSA
UL 508
CE
IEC/EN 60947-4-1
VDE 0660
CSA-C22.2 No. 14-05
UL Category Control No.: NKCR
Caratteristiche
Contatti opposti interbloccati all’interno di un modulo contatti ausiliari (secondo IEC 60947-5-1 Allegato L)
Funzioni
Per applicazioni standard
Numero di poli
Quattro
Tipo di connessione elettrica
Connessione a vite
Metodo di montaggio
Fissaggio frontale
Modello
Montaggio superiore
Categoria di sovratensione
III
Grado di inquinamento
3
Protezione
Protezione contro il contatto diretto quando azionato frontalmente (EN 50274)
Tensione nominale di tenuta all’impulso (Uimp)
6000 V AC
Tipo
Modulo contatti ausiliari a montaggio frontale
Resistenza agli urti
5 g, contatto ausiliario N/C, meccanico, secondo IEC/EN 60068-2-27, urto semisinusoidale 10 ms
7 g, contatto ausiliario N/O, meccanico, secondo IEC/EN 60068-2-27, urto semisinusoidale 10 ms
Temperatura ambiente di funzionamento
Minima: -25 °C
Massima: 60 °C
Temperatura ambiente di funzionamento (involucro)
Minima: -25 °C
Massima: 40 °C
Temperatura ambiente di stoccaggio
Minima: -40 °C
Massima: 80 °C
Prova climatica
Umidità costante, secondo IEC 60068-2-78
Umidità ciclica, secondo IEC 60068-2-30
Capacità dei terminali (flessibile con capocorda)
1 x (0,75 – 2,5) mm²
2 x (0,75 – 2,5) mm²
Capacità dei terminali (solido)
1 x (0,75 – 2,5) mm²
2 x (0,75 – 2,5) mm²
Capacità dei terminali (solido/filato AWG)
18 – 14
Dimensione cacciavite
0,8 x 5,5/1 x 6 mm, vite terminale, cacciavite standard
2, vite terminale, cacciavite Pozidriv
Corrente termica convenzionale Ith a 60°C (3 poli, aperto)
16 A
Corrente nominale di esercizio (Ie)
6 A a 60 V, DC L/R ≤ 15 ms (con 1 contatto in serie)
3 A a 110 V, DC L/R ≤ 15 ms (con 1 contatto in serie)
10 A a 24 V, DC L/R ≤ 15 ms (con 1 contatto in serie)
1 A a 220 V, DC L/R ≤ 15 ms (con 1 contatto in serie)
Corrente nominale di esercizio (Ie) a AC-15
220 V, 230 V, 240 V: 6 A
380 V, 400 V, 415 V: 4 A
500 V: 1,5 A
Tensione nominale di isolamento (Ui)
690 V
Tensione nominale di esercizio (Ue) a AC – max
500 V
Affidabilità del circuito di controllo
λ < 5 x 1/10⁷ (1 guasto ogni 2.000.000 operazioni per Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Numero di contatti
Contatti di scambio: 0
Contatti normalmente chiusi: 2
Contatti normalmente aperti: 2
Isolamento sicuro
440 V AC, tra contatti ausiliari, secondo EN 61140
440 V AC, tra bobina e contatti ausiliari, secondo EN 61140
Protezione contro i cortocircuiti
Massimo 16 A gG/gL, fusibile, senza saldatura, contatti ausiliari
Durata elettrica
1.300.000 operazioni (a 230 V, AC-15, 3 A)
Capacità di commutazione (contatti ausiliari, uso generale)
15 A, 600 V AC, (UL/CSA)
1 A, 250 V DC, (UL/CSA)
Capacità di commutazione (contatti ausiliari, pilot duty)
A600, operato in AC (UL/CSA)
P300, operato in DC (UL/CSA)
Protezione
Protezione contro il contatto diretto quando azionato frontalmente (EN 50274)
Numero di poli
Quattro
Categoria di sovratensione
III
Grado di inquinamento
3
Tipo di connessione elettrica
Connessione a vite
Metodo di montaggio
Fissaggio frontale
Modello
Montaggio superiore
Tipo
Modulo contatti ausiliari a montaggio frontale
Resistenza agli urti
5 g, contatto ausiliario N/C, meccanico, secondo IEC/EN 60068-2-27, urto semisinusoidale 10 ms
7 g, contatto ausiliario N/O, meccanico, secondo IEC/EN 60068-2-27, urto semisinusoidale 10 ms
Temperatura ambiente di funzionamento
Minima: -25 °C
Massima: 60 °C
Temperatura ambiente di funzionamento (involucro)
Minima: -25 °C
Massima: 40 °C
Temperatura ambiente di stoccaggio
Minima: -40 °C
Massima: 80 °C
Prova climatica
Umidità costante, secondo IEC 60068-2-78
Umidità ciclica, secondo IEC 60068-2-30
Capacità dei terminali (flessibile con capocorda)
1 x (0,75 – 2,5) mm²
2 x (0,75 – 2,5) mm²
Capacità dei terminali (solido)
1 x (0,75 – 2,5) mm²
2 x (0,75 – 2,5) mm²
Capacità dei terminali (solido/filato AWG)
18 – 14
Dimensione cacciavite
0,8 x 5,5/1 x 6 mm, vite terminale, cacciavite standard
2, vite terminale, cacciavite Pozidriv
Corrente termica convenzionale Ith a 60°C (3 poli, aperto)
16 A
Corrente nominale di esercizio (Ie)
6 A a 60 V, DC L/R ≤ 15 ms (con 1 contatto in serie)
3 A a 110 V, DC L/R ≤ 15 ms (con 1 contatto in serie)
10 A a 24 V, DC L/R ≤ 15 ms (con 1 contatto in serie)
1 A a 220 V, DC L/R ≤ 15 ms (con 1 contatto in serie)
Corrente nominale di esercizio (Ie) a AC-15
220 V, 230 V, 240 V: 6 A
380 V, 400 V, 415 V: 4 A
500 V: 1,5 A
Tensione nominale di isolamento (Ui)
690 V
Tensione nominale di esercizio (Ue) a AC
