Descrizione del Prodotto

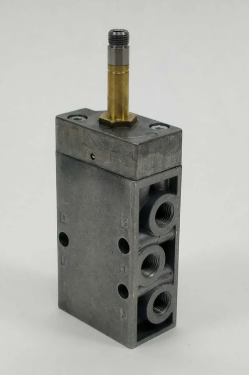

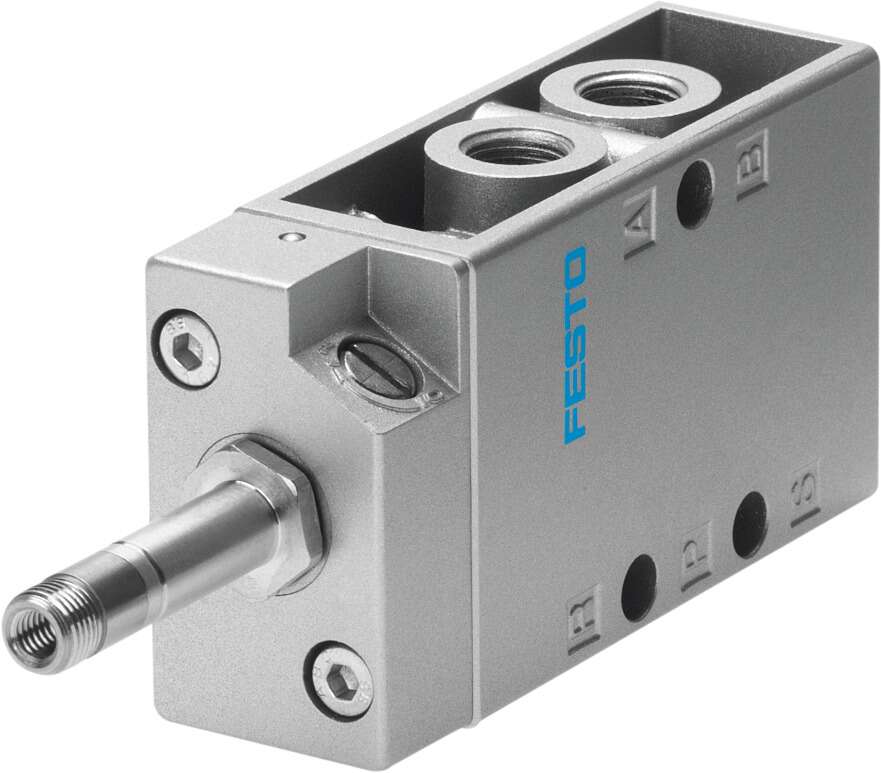

La valvola elettropneumatica Festo MFH-5-1/8-S (codice prodotto 10348) è una valvola direzionale a 5/2 vie monostabile, progettata per applicazioni pneumatiche industriali.
Funzione della Valvola
5/2 monostabile
Tipo di Azionamento
Elettrico
Larghezza Costruttiva
26 mm
Portata Nominale Standard
500 l/min
Pressione di Esercizio
0 – 10 bar
Configurazione Costruttiva
Sede a piastra
Modalità di Reset
Molla meccanica
Larghezza Nominale
5 mm
Funzione di Scarico
Regolabile
Principio di Tenuta
Tenuta morbida
Posizione di Montaggio
Qualsiasi
Tipo di Controllo
Pilotato
Alimentazione Aria di Controllo
Esterna
Direzione del Flusso
Non reversibile
Sovrapposizione
Sovrapposizione negativa
Pressione di Controllo
1 – 8 bar
Tempo di Commutazione Off
36 ms
Tempo di Commutazione On
8 ms
Fluido Operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul Fluido Operativo
Funzionamento lubrificato possibile (richiesto per operazioni successive)
Classe di Resistenza alla Corrosione KBK
1 – Basso stress da corrosione
Temperatura di Stoccaggio
-20°C a 60°C
Temperatura del Fluido
-10°C a 60°C
Fluido di Controllo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Temperatura Ambiente
-5°C a 40°C
Peso del Prodotto
270 g
Connessione Elettrica
Tramite bobina F, da ordinare separatamente
Tipo di Fissaggio
Con fori passanti, opzionalmente su barra di collegamento
Connessioni Pneumatiche
1: G1/8
2: G1/8
3: G1/8
4: G1/8
5: G1/8
Informazioni sui Materiali
Conforme RoHS
Materiale delle Guarnizioni
NBR
Materiale del Corpo
Alluminio pressofuso
Dimensione del Passo
27 mm
Azionamento Manuale di Assistenza
Scatto
Connessioni di Controllo
Scarico di controllo 84: M5
Aria di controllo 14: M5
Certificazioni
c UL us – Riconosciuto (OL)
Grado di Protezione
IP65
Impulso di Test Massimo a 0 Segnale
2.200 µs
Impulso di Test Massimo per 1 Segnale
3.700 µs
Valore Caratteristico della Bobina
Vedere bobina elettromagnetica, da ordinare separatamente
Codice Doganale
84812090
EAN
4052568009021
Nota
La bobina elettromagnetica e la presa devono essere ordinate separatamente.
Documentazione Tecnica
Per ulteriori dettagli tecnici, consultare la documentazione ufficiale di Festo.
