FESTO 130693

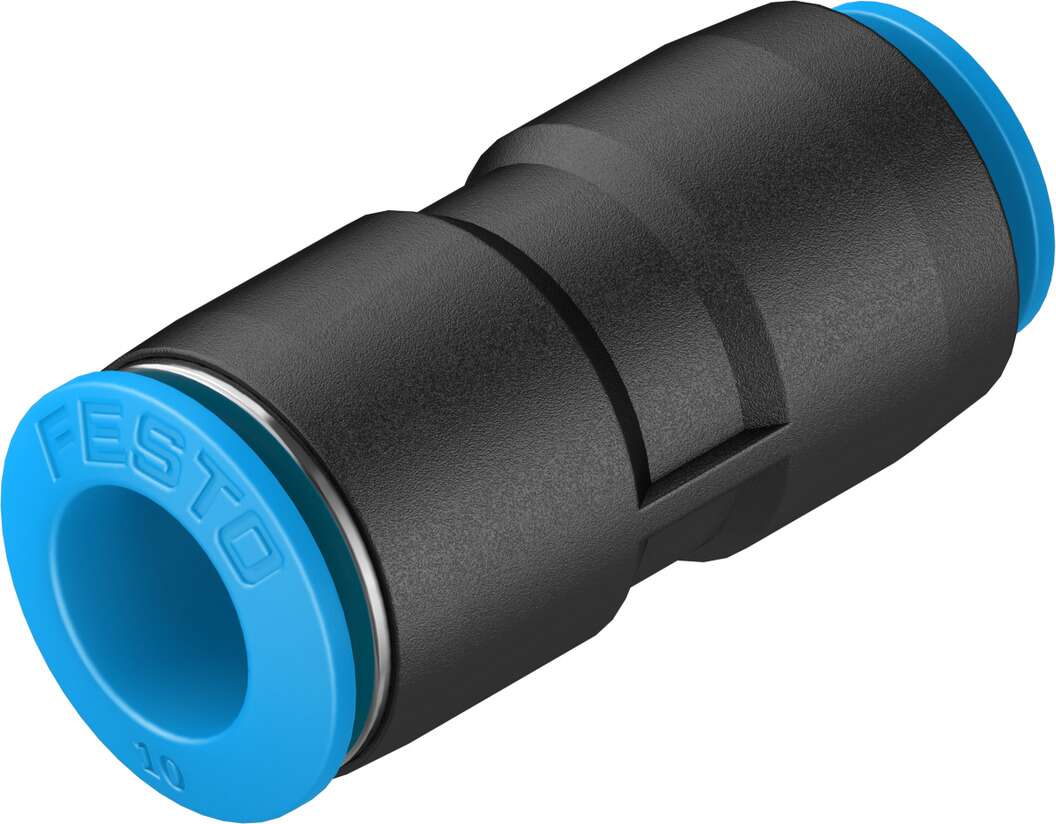

Ecco la scheda tecnica del connettore a innesto FESTO 130693 (QS-10-8-50):

Descrizione del Prodotto

Il connettore a innesto QS-10-8-50 è progettato per collegare tubi pneumatici con diametri esterni di 10 mm e 8 mm, utilizzando il principio push-pull per un’installazione rapida e sicura.

Specifiche Tecniche

– Dimensione nominale: 5 mm
– Posizione di montaggio: qualsiasi
– Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 6 bar
– Pressione di esercizio in funzione della temperatura: da -0,95 a 14 bar
– Temperatura ambiente: da -10 a 80 °C
– Peso del prodotto: 14 g
– Connessione pneumatica 1: per tubo con diametro esterno di 10 mm
– Connessione pneumatica 2: per tubo con diametro esterno di 8 mm
– Colore della ghiera di rilascio: blu
– Materiale del corpo: PBT
– Materiale della ghiera di rilascio: POM
– Materiale della guarnizione del tubo: NBR
– Materiale del segmento di serraggio del tubo: acciaio inossidabile ad alta lega
– Classe di resistenza alla corrosione: 1 (basso stress da corrosione)
– Conformità RoHS: sì

Applicazioni

Ideale per sistemi pneumatici che richiedono connessioni rapide e affidabili tra tubi di diametri diversi, garantendo tenuta e resistenza nel tempo.

Note

Il connettore è conforme agli standard ISO 8573-1:2010 per l’aria compressa e può essere utilizzato con acqua secondo le dichiarazioni del produttore.
