Descrizione del Prodotto

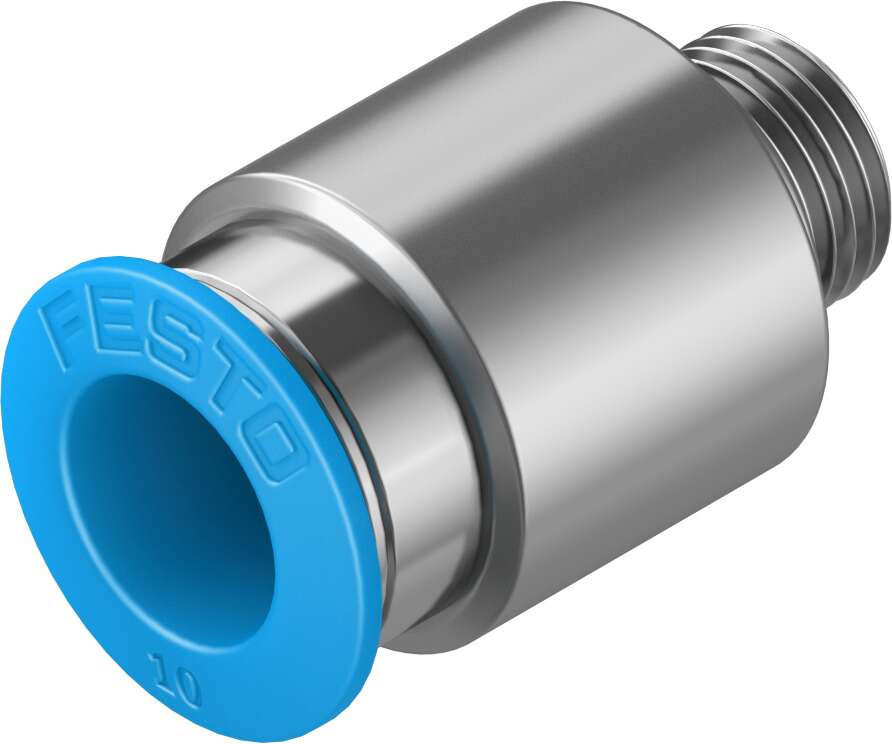

Il raccordo ad innesto rapido Festo QS-G1/8-10-I (codice prodotto 132999) è progettato per connessioni pneumatiche efficienti e affidabili. Questo raccordo diritto presenta una filettatura maschio G1/8 e un attacco per tubo con diametro esterno di 10 mm, rendendolo ideale per applicazioni in sistemi pneumatici.
Specifiche Tecniche
– Serie: QS
– Dimensione nominale: 5,3 mm
– Connessione 1: Filettatura maschio G1/8
– Connessione 2: Per tubo con diametro esterno di 10 mm
– Pressione operativa: da -0,95 a 14 bar
– Temperatura operativa: da -10°C a +80°C
– Materiale del corpo: Ottone nichelato
– Materiale dell’anello di rilascio: POM (poliossimetilene)
– Materiale della guarnizione del tubo: NBR (gomma nitrilica)
– Materiale del segmento di bloccaggio del tubo: Acciaio inossidabile ad alta lega
– Classe di resistenza alla corrosione (CRC): 1 – Bassa sollecitazione da corrosione
– Posizione di montaggio: Qualsiasi
– Momento torcente nominale: 7 Nm (±20%)
– Peso del prodotto: 19 g
Caratteristiche Principali
– Installazione Semplice: Il principio push-pull consente un’installazione rapida e senza sforzo.
– Tenuta Affidabile: L’anello di tenuta in NBR garantisce una perfetta tenuta tra il tubo e il corpo del raccordo.
– Resistenza alla Corrosione: Tutte le parti in ottone sono nichelate, offrendo una resistenza elevata alla corrosione.
– Riutilizzabilità: Le filettature ISO R con rivestimento in PTFE auto-sigillante permettono il riutilizzo del raccordo fino a cinque volte senza necessità di componenti di tenuta aggiuntivi.
– Assorbimento delle Vibrazioni: La struttura del raccordo assorbe efficacemente vibrazioni e picchi di pressione, garantendo una connessione stabile.
Applicazioni
Questo raccordo è ideale per applicazioni pneumatiche che richiedono connessioni rapide e sicure, come nei settori dell’automazione industriale, della robotica e in altri sistemi pneumatici.
Documentazione
Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica ufficiale fornita da Festo.
