Descrizione del Prodotto

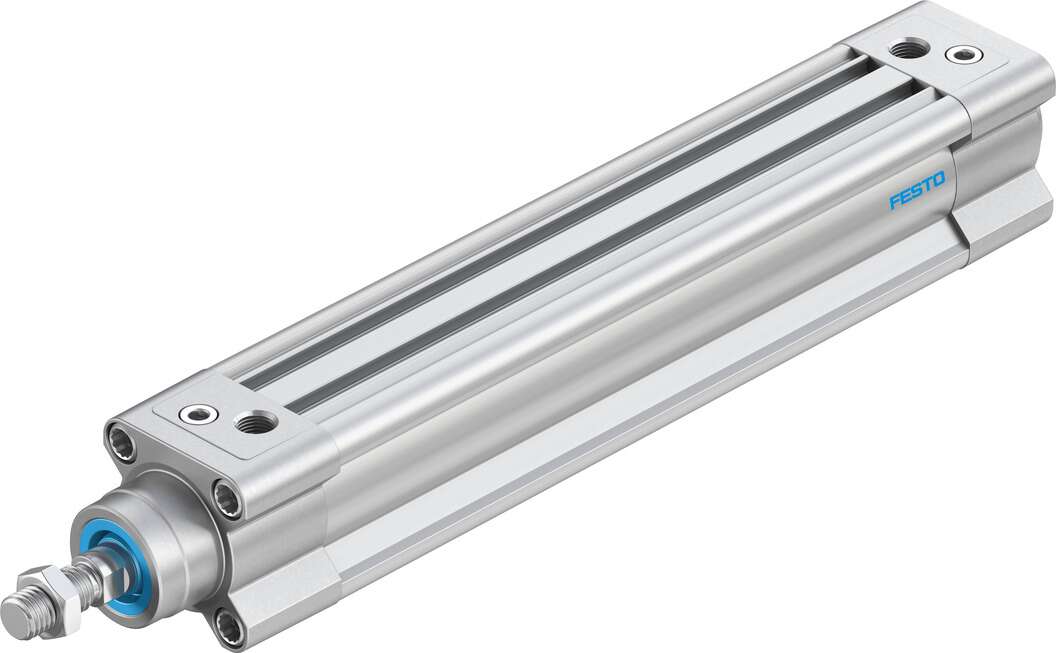

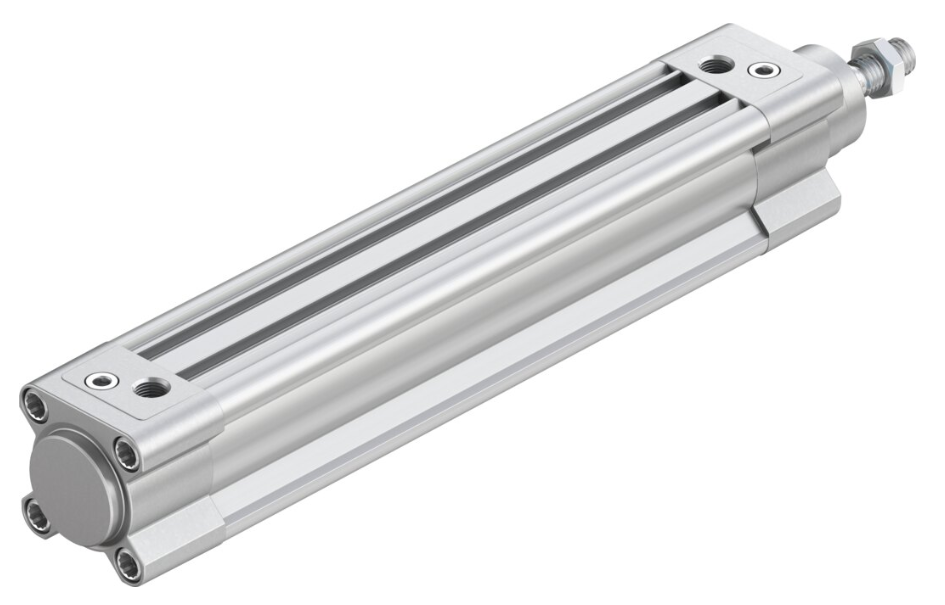

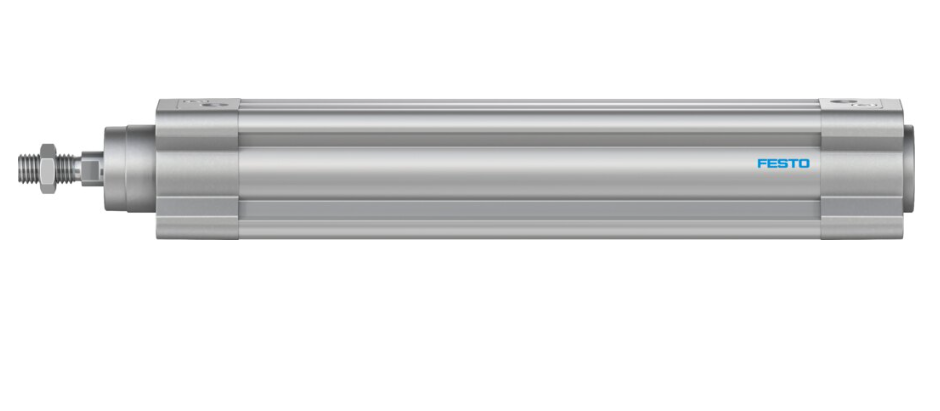

Il cilindro pneumatico Festo DSBC-32-160-PPVA-N3 (codice prodotto 1376428) è un attuatore a doppio effetto conforme alla norma ISO 15552, progettato per applicazioni industriali che richiedono precisione e affidabilità.
Specifiche Tecniche
Diametro del pistone: 32 mm
Corsa: 160 mm
Filettatura stelo pistone: M10x1,25
Tipo di ammortizzazione: Ammortizzazione pneumatica regolabile su entrambe le estremità (PPV)
Posizione di montaggio: Qualsiasi
Conformità normativa: ISO 15552
Estremità stelo pistone: Filettatura maschio
Configurazione costruttiva: Pistone, stelo pistone, tubo profilato
Rilevamento posizione: Per sensore di prossimità
Varianti: Stelo pistone su un solo lato
Pressione di esercizio: 0,6 – 12 bar
Principio di funzionamento: Doppio effetto
Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul fluido operativo: Funzionamento con aria lubrificata possibile (richiesto per operazioni successive)
Classe di resistenza alla corrosione (KBK): 2 – Stress da corrosione moderato
Temperatura ambiente: -20°C – 80°C
Energia d’impatto alle posizioni finali: 0,4 J
Lunghezza ammortizzazione: 17 mm
Forza teorica a 6 bar, ritorno: 415 N
Forza teorica a 6 bar, avanzamento: 483 N
Massa mobile a 0 mm di corsa: 110 g
Aggiunta di massa mobile per 10 mm di corsa: 9 g
Massa base a 0 mm di corsa: 465 g
Aggiunta di massa per 10 mm di corsa: 27 g
Tipo di fissaggio: Con filettatura interna, con accessori, opzionale
Connessione pneumatica: G1/8
Informazioni sui materiali: Conforme RoHS
Materiale copertura: Alluminio pressofuso, rivestito
Materiale guarnizione pistone: TPE-U(PU)
Materiale pistone: Lega di alluminio forgiato
Materiale stelo pistone: Acciaio altolegato
Materiale raschiatore stelo pistone: TPE-U(PU)
Materiale guarnizione ammortizzatore: TPE-U(PU)
Materiale pistone ammortizzatore: POM
Materiale tubo cilindro: Lega di alluminio, anodizzato liscio
Materiale dado: Acciaio zincato
Materiale cuscinetto: POM
Materiale vite di spurgo: Acciaio zincato
Dimensioni
Lunghezza totale: 306,2 mm
Larghezza: 45,5 mm
Altezza: 45,5 mm
Caratteristiche Aggiuntive
Il cilindro è dotato di ammortizzazione pneumatica regolabile su entrambe le estremità, consentendo un adattamento ottimale alle diverse condizioni operative. La progettazione standard del profilo include due slot per sensori e un pistone magnetico per il rilevamento della posizione, offrendo opzioni di montaggio versatili per soddisfare diverse esigenze di installazione.
Documentazione
Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
