FESTO 1376433

Descrizione del Prodotto

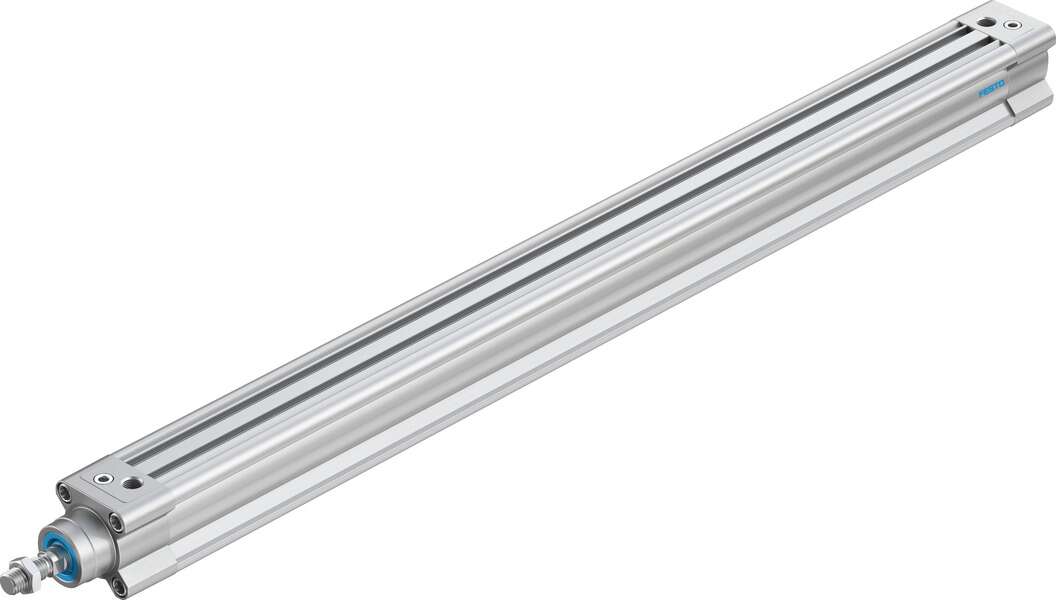

Il cilindro pneumatico a stelo Festo DSBC-32-500-PPVA-N3 è un attuatore a doppio effetto conforme alla norma ISO 15552, progettato per applicazioni industriali che richiedono precisione e affidabilità. ([it.rs-online.com](https://it.rs-online.com/web/p/cilindri-pneumatici-con-stelo/1215255?utm_source=openai))

Specifiche Tecniche

– Diametro del pistone: 32 mm
– Corsa: 500 mm
– Filettatura dello stelo: M10x1,25
– Tipo di ammortizzazione: Ammortizzazione pneumatica regolabile su entrambi i lati (PPV)
– Posizione di montaggio: Qualsiasi
– Conformità alla norma: ISO 15552
– Estremità dello stelo: Filettatura maschio
– Configurazione costruttiva: Pistone, stelo, tubo profilato
– Rilevamento della posizione: Per sensore di prossimità
– Varianti: Stelo su un solo lato
– Pressione di esercizio: 0,6 – 12 bar
– Principio di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato
– Temperatura ambiente: -20°C a +80°C
– Energia d’impatto nelle posizioni finali: 0,4 J
– Lunghezza dell’ammortizzazione: 17 mm
– Forza teorica a 6 bar, corsa di ritorno: 415 N
– Forza teorica a 6 bar, corsa di avanzamento: 483 N
– Massa mobile a corsa 0 mm: 110 g
– Aumento di peso per 10 mm di corsa: 27 g
– Peso base a corsa 0 mm: 465 g
– Aumento massa mobile per 10 mm di corsa: 9 g
– Tipo di fissaggio: Con filettatura interna, con accessori, a scelta
– Connessione pneumatica: G1/8
– Informazioni sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio pressofuso, rivestito
– Materiale del pistone: Lega di alluminio forgiato
– Materiale dello stelo: Acciaio ad alta lega
– Materiale della guarnizione del pistone: TPE-U(PU)
– Materiale della guarnizione raschiastelo: TPE-U(PU)
– Materiale della guarnizione del tampone: TPE-U(PU)
– Materiale del pistone del tampone: POM
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
– Materiale del dado: Acciaio zincato
– Materiale del cuscinetto: POM
– Materiale delle viti con collare: Acciaio zincato

Dimensioni

– Lunghezza: 645,1 mm
– Larghezza: 45 mm
– Altezza: 45 mm

Documentazione Tecnica

Per ulteriori dettagli tecnici e documentazione, si prega di consultare il sito ufficiale di Festo o contattare il supporto tecnico autorizzato. ([festo.com](https://www.festo.com/it/it/e/supporto/documentazione-tecnica-id_1907109/?utm_source=openai))
