Descrizione del Prodotto

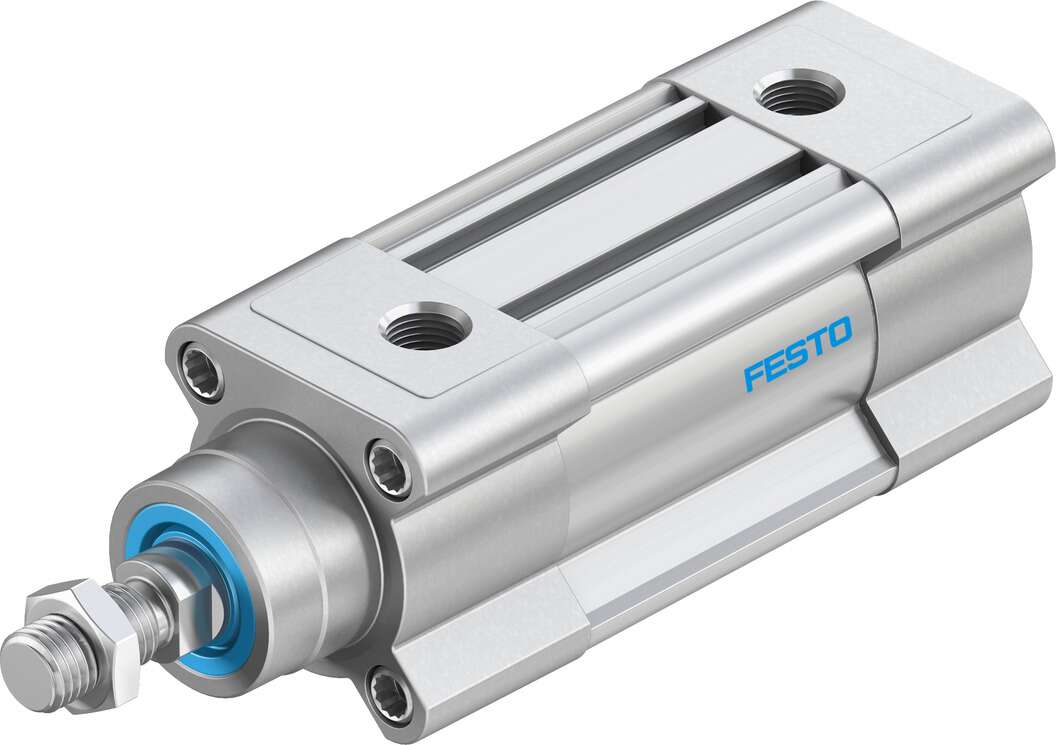

Il cilindro pneumatico Festo DSBC-40-25-PPSA-N3 è un attuatore a doppio effetto conforme alla norma ISO 15552, progettato per applicazioni industriali che richiedono precisione e affidabilità.
Specifiche Tecniche
- Diametro del pistone: 40 mm
- Corsa: 25 mm
- Filettatura stelo: M12x1,25
- Ammortizzazione: Pneumatica auto-regolante (PPS)
- Posizione di montaggio: Qualsiasi
- Conformità alla norma: ISO 15552
- Estremità dello stelo: Filettatura maschio
- Configurazione: Pistone, stelo, tubo profilato
- Rilevamento posizione: Per sensore di prossimità
- Varianti: Stelo su un solo lato
- Pressione di esercizio: 0,6 – 12 bar
- Principio di funzionamento: Doppio effetto
- Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
- Informazioni sul fluido operativo: Possibile funzionamento con lubrificazione (richiesto per operazioni successive)
- Classe di resistenza alla corrosione: 2 – Stress da corrosione moderato
- Temperatura ambiente: -20°C a 80°C
- Energia d’impatto nelle posizioni finali: 0,7 J
- Lunghezza dell’ammortizzazione: 19 mm
- Forza teorica a 6 bar, ritorno: 633 N
- Forza teorica a 6 bar, avanzamento: 754 N
- Massa mobile a 0 mm di corsa: 205 g
- Aggiunta di peso per 10 mm di corsa: 37 g
- Peso base a 0 mm di corsa: 740 g
- Aggiunta di massa mobile per 10 mm di corsa: 16 g
- Tipo di montaggio: Con filettatura interna, con accessori, selezionabile
- Connessione pneumatica: G1/4
- Informazioni sui materiali: Conforme RoHS
- Materiale della copertura: Alluminio pressofuso, rivestito
- Materiale della guarnizione del pistone: TPE-U(PU)
- Materiale del pistone: Lega di alluminio forgiato
- Materiale dello stelo: Acciaio ad alta lega
- Materiale della guarnizione raschiastelo: TPE-U(PU)
- Materiale della guarnizione dell’ammortizzazione: TPE-U(PU)
- Materiale del pistone dell’ammortizzazione: POM
- Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
- Materiale del dado: Acciaio zincato
- Materiale del cuscinetto: POM
- Materiale della vite di spurgo: Acciaio zincato
Caratteristiche Principali
- Per il rilevamento della posizione senza contatto
- Gamma estesa di accessori che consente l’installazione del cilindro praticamente ovunque
- Ammortizzazione pneumatica auto-regolante su entrambe le estremità
- Senza protezione contro la rotazione
- Rilevamento della posizione tramite sensore di prossimità
- Conforme alla norma ISO 15552
- Stelo del pistone in acciaio ad alta lega
- Massa mobile di 205 g con corsa 0 mm / 16 g di carico mobile per 10 mm di corsa
Documentazione
Note
Le immagini potrebbero non rappresentare esattamente l’articolo; si prega di fare riferimento alle specifiche del prodotto per dettagli accurati.
