FESTO 1383589

Descrizione del Prodotto

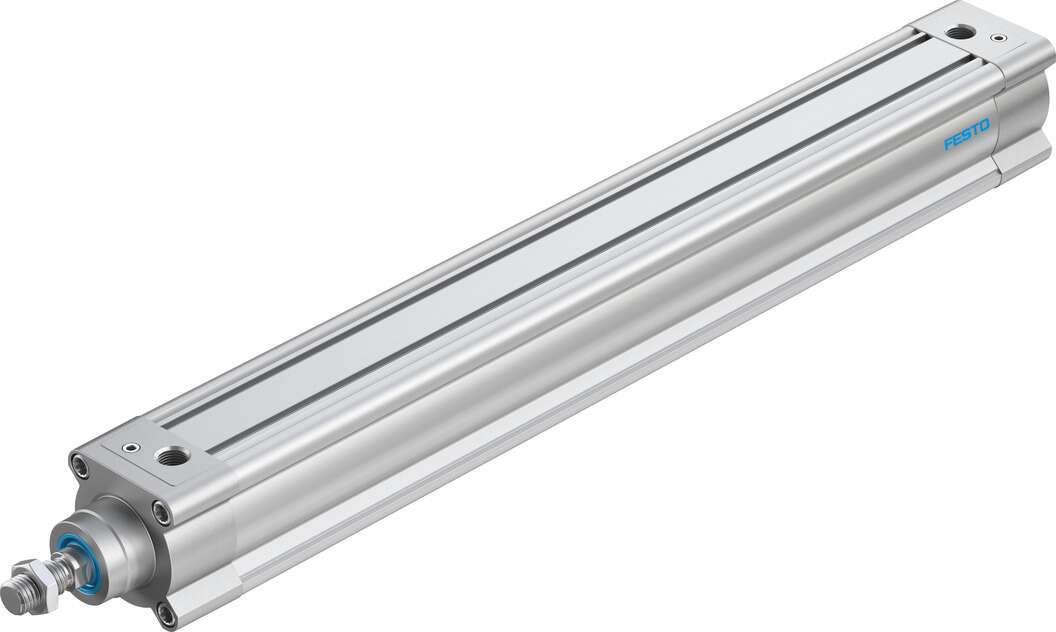

Il cilindro pneumatico Festo DSBC-63-500-PPVA-N3 è un attuatore a doppio effetto conforme alla norma ISO 15552, progettato per applicazioni industriali che richiedono precisione e affidabilità.

Specifiche Tecniche

– Diametro del pistone: 63 mm
– Corsa: 500 mm
– Filettatura dell’asta del pistone: M16x1,5
– Ammortizzazione: Pneumatica regolabile su entrambi i lati (PPV)
– Posizione di montaggio: Qualsiasi
– Conformità alla norma: ISO 15552
– Estremità dell’asta del pistone: Filettatura maschio
– Configurazione: Pistone, asta del pistone, tubo profilato
– Rilevamento della posizione: Per sensori di prossimità
– Varianti: Asta del pistone su un solo lato
– Pressione di esercizio: 0,4 … 12 bar
– Principio di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo e di comando: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20 … 80 °C
– Energia d’impatto nelle posizioni finali: 1,3 J
– Lunghezza dell’ammortizzazione: 22 mm
– Forza teorica a 6 bar, corsa di ritorno: 1.682 N
– Forza teorica a 6 bar, corsa in avanti: 1.870 N
– Massa mobile con corsa di 0 mm: 430 g
– Peso aggiuntivo per 10 mm di corsa: 62 g
– Peso base con corsa di 0 mm: 1.740 g
– Massa mobile aggiuntiva per 10 mm di corsa: 25 g
– Tipo di fissaggio: Con filettatura interna, con accessori
– Connessione pneumatica: G3/8
– Informazioni sul materiale: Conforme RoHS
– Materiale della testata: Alluminio pressofuso, rivestito
– Materiale della guarnizione del pistone: TPE-U(PU)
– Materiale del pistone: Lega di alluminio forgiato
– Materiale dell’asta del pistone: Acciaio altolegato
– Materiale del raschiatore dell’asta del pistone: TPE-U(PU)
– Materiale della guarnizione del tampone: TPE-U(PU)
– Materiale del pistone del tampone: POM
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
– Materiale del dado: Acciaio zincato
– Materiale del cuscinetto: POM
– Materiale della vite di spurgo: Acciaio zincato

Applicazioni

Il cilindro DSBC-63-500-PPVA-N3 è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio e movimentazione di materiali.

Documentazione

Per ulteriori dettagli tecnici e istruzioni di installazione, si consiglia di consultare la documentazione tecnica ufficiale fornita da Festo.
