FESTO 14949

Descrizione del Prodotto

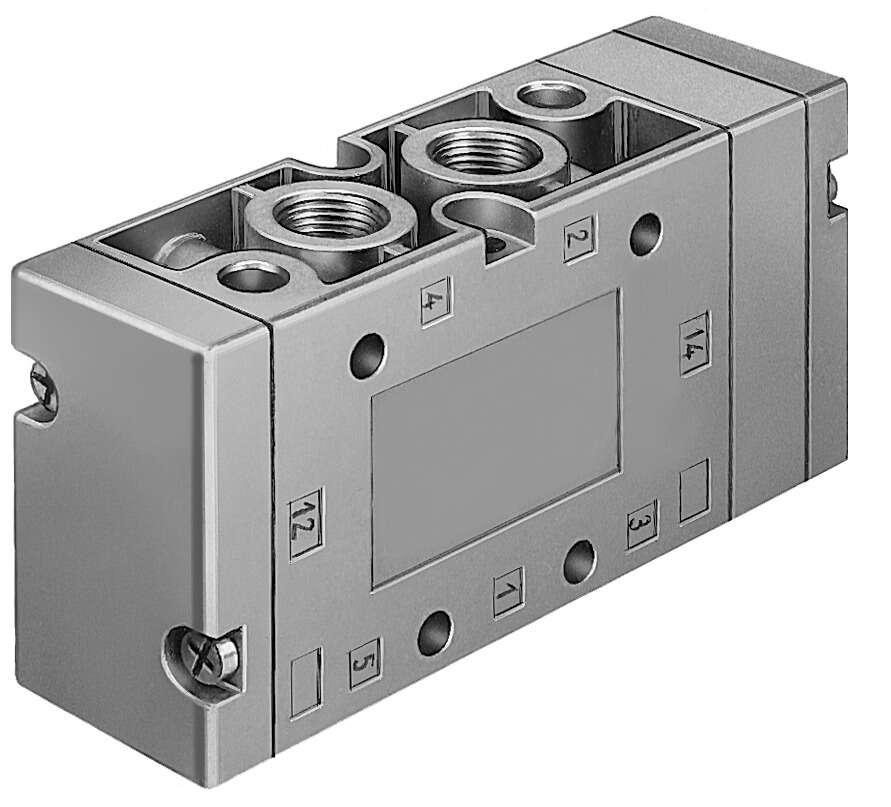

La valvola pneumatica Festo VL-5/3E-3/8-B (codice prodotto 14949) è progettata per il controllo preciso dei flussi d’aria in sistemi pneumatici industriali.

Specifiche Tecniche

– Funzione della valvola: 5/3 con scarico
– Tipo di azionamento: Pneumatico
– Larghezza costruttiva: 40 mm
– Portata nominale: 2200 l/min
– Pressione di esercizio: da -0,9 a 10 bar
– Configurazione costruttiva: Pistone a spinta
– Modalità di reset: Molla meccanica
– Diametro nominale: 12 mm
– Passo dimensionale: 41 mm
– Funzione di scarico: Regolabile
– Principio di tenuta: Morbido
– Posizione di montaggio: Qualsiasi
– Azionamento manuale: Nessuno
– Tipo di controllo: Diretto
– Alimentazione dell’aria di controllo: Esterna
– Direzione del flusso: Reversibile
– Sovrapposizione: Positiva
– Pressione di controllo: da 3 a 10 bar
– Frequenza massima di commutazione: 3 Hz
– Tempo di commutazione OFF: 28 ms
– Tempo di commutazione ON: 7 ms
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 1 – bassa sollecitazione da corrosione
– Temperatura di stoccaggio: da -40 a 60 °C
– Temperatura del fluido: da -10 a 60 °C
– Fluido di controllo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Temperatura ambiente: da -10 a 60 °C
– Peso del prodotto: 680 g
– Tipo di fissaggio: Su barra PR, con fori passanti, opzionale
– Connessione aria di controllo 14: G1/8
– Connessione pneumatica 1: G3/8
– Connessione pneumatica 2: G3/8
– Connessione pneumatica 3: G3/8
– Connessione pneumatica 4: G3/8
– Connessione pneumatica 5: G3/8
– Informazioni sui materiali: Conforme RoHS
– Materiale delle guarnizioni: NBR
– Materiale del corpo: Alluminio pressofuso
– Tempo di commutazione inversa: 83 ms
– Connessione aria di controllo 12: G1/8

Applicazioni

Questa valvola è ideale per applicazioni che richiedono un controllo affidabile e preciso del flusso d’aria in sistemi pneumatici, come nell’automazione industriale e nei processi di produzione.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile sul sito del produttore.
