FESTO 151854

Descrizione del Prodotto

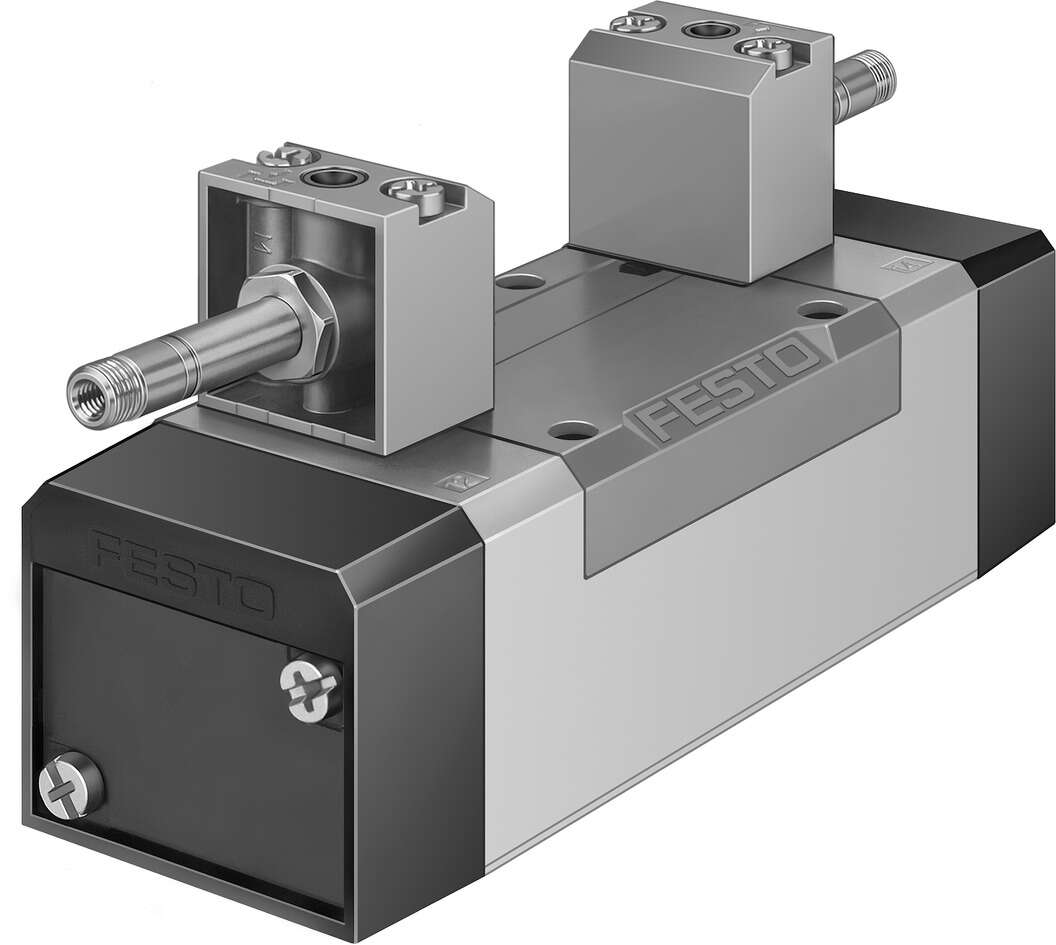

L’elettrovalvola MFH-5/3G-D-2-C di Festo è una valvola a 5/3 vie con posizione centrale chiusa, progettata per applicazioni pneumatiche che richiedono un controllo preciso del flusso d’aria. Questa valvola è pilotata elettricamente e presenta un design robusto adatto a diverse condizioni operative.

Specifiche Tecniche

• Codice Prodotto:

  151854

• Funzione della Valvola:

  5/3 vie, posizione centrale chiusa

• Pressione di Esercizio:

  3 bar … 10 bar

• Tipo di Azionamento:

  Elettrico

• Posizione di Montaggio:

  Opzionale

• Connessione Pneumatica:

  Base di montaggio, dimensione 2 secondo ISO 5599-1

• Larghezza:

  54 mm

• Peso:

  820 g

• Principio di Tenuta:

  Tenuta morbida

• Dimensione della Griglia:

  56 mm

• Dimensione Nominale:

  11,5 mm

• Portata Nominale Standard:

  2.300 l/min

• Tempo di Commutazione all’Accensione:

  33 ms

• Tempo di Commutazione allo Spegnimento:

  63 ms

• Temperatura del Fluido:

  -10 °C … 60 °C

• Temperatura Ambiente:

  -5 °C … 40 °C

• Grado di Protezione:

  IP65

• Materiale del Corpo:

  Alluminio pressofuso

• Materiale delle Guarnizioni:

  HNBR, NBR

• Conformità agli Standard:

  ISO 5599-1

• Alimentazione dell’Aria Pilota:

  Interna

• Tipo di Pilotaggio:

  Pilotata

• Funzione di Scarico dell’Aria:

  Con opzione di regolazione del flusso

• Montaggio:

  Su base di montaggio tramite foro passante e vite

• Connessione Elettrica:

  Tramite bobina F, da ordinare separatamente

• Connessioni Pneumatiche:
  • Porta 1:

    Base di montaggio, dimensione 2 secondo ISO 5599-1

  • Porta 2:

    Base di montaggio, dimensione 2 secondo ISO 5599-1

  • Porta 3:

    Base di montaggio, dimensione 2 secondo ISO 5599-1

  • Porta 4:

    Base di montaggio, dimensione 2 secondo ISO 5599-1

  • Porta 5:

    Base di montaggio, dimensione 2 secondo ISO 5599-1

  • Scarico Pilota Porta 82:

    M5

  • Scarico Pilota Porta 84:

    M5

• Resistenza alle Vibrazioni:

  Test di trasporto con livello di severità 1 secondo FN 942017-4 e EN 60068-2-6

• Resistenza agli Urti:

  Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

• Livello di Pressione Sonora:

  85 dB(A)

• Conformità RoHS:

  Conforme

Accessori Raccomandati

Per un funzionamento ottimale, si consiglia l’utilizzo delle seguenti bobine solenoidi compatibili:

• Codice Prodotto:

  151856

• Codice Prodotto:

  535976

• Codice Prodotto:

  535982

Note

La bobina solenoide deve essere ordinata separatamente. L’installazione e la manutenzione devono essere eseguite da personale qualificato, seguendo le linee guida fornite da Festo.
