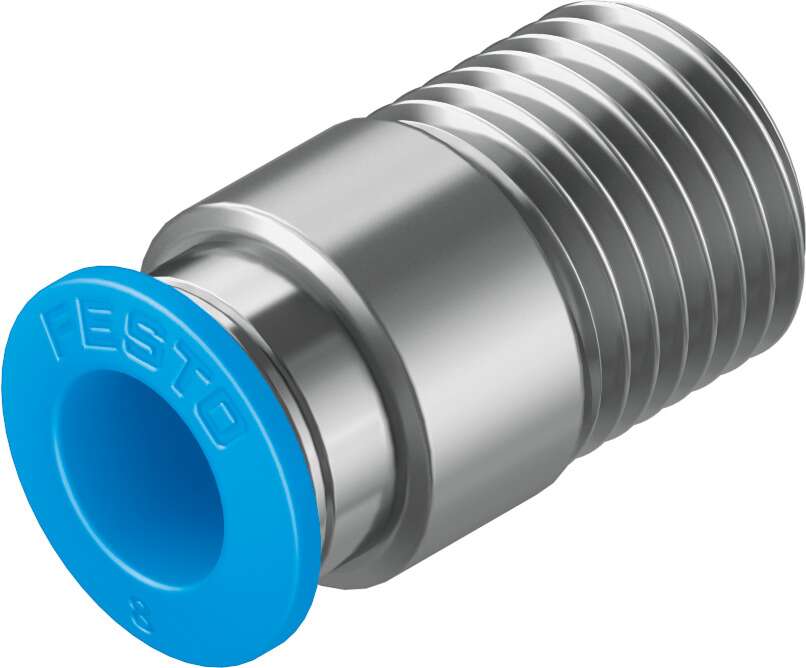

FESTO 153016

Descrizione del Prodotto

Il raccordo a innesto FESTO QS-1/4-8-I (codice prodotto 153016) è progettato per connessioni pneumatiche rapide e affidabili. Questo raccordo diritto presenta un filetto maschio R1/4 e un attacco per tubo con diametro esterno di 8 mm, ideale per applicazioni che richiedono facilità di installazione e tenuta sicura.

Specifiche Tecniche

Serie: QS

Dimensione Nominale: 6,3 mm

Connessione Pneumatica 1: Filetto maschio R1/4

Connessione Pneumatica 2: Per tubo con diametro esterno di 8 mm

Pressione di Esercizio: Da -0,95 a 14 bar

Temperatura di Esercizio: Da -10°C a +80°C

Materiale del Corpo: Ottone nichelato

Materiale della Ghiera di Sblocco: POM (Poliossimetilene)

Materiale della Guarnizione del Tubo: NBR (Nitrile Butadiene Rubber)

Materiale del Segmento di Bloccaggio del Tubo: Acciaio inossidabile ad alta lega

Posizione di Montaggio: Qualsiasi

Classe di Resistenza alla Corrosione (CRC): 1 – Basso stress da corrosione

Colore della Ghiera di Sblocco: Blu

Peso del Prodotto: 13 g

Caratteristiche Principali

– Il raccordo utilizza un principio push-pull che consente un’installazione rapida e semplice.

– La guarnizione in NBR garantisce una tenuta affidabile tra il tubo e il corpo del raccordo.

– Il corpo in ottone nichelato offre una resistenza elevata alla corrosione, prolungando la durata del prodotto.

– La ghiera di sblocco in POM facilita la disconnessione del tubo senza danneggiarlo.

– Adatto per l’uso con aria compressa conforme alla norma ISO 8573-1:2010 [7:-:-] e acqua secondo le dichiarazioni del produttore.

Applicazioni

Il raccordo a innesto QS-1/4-8-I è ideale per sistemi pneumatici in cui sono richieste connessioni rapide e affidabili, come in linee di produzione automatizzate, macchinari industriali e applicazioni che necessitano di frequenti operazioni di montaggio e smontaggio dei tubi.

Note

– Il raccordo è conforme alla direttiva RoHS, garantendo l’assenza di sostanze pericolose.

– È possibile l’uso con operazioni lubrificate.

– La pressione di esercizio varia in funzione della temperatura; consultare la documentazione tecnica per dettagli specifici.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita da Festo.
