FESTO 153161

Descrizione del Prodotto

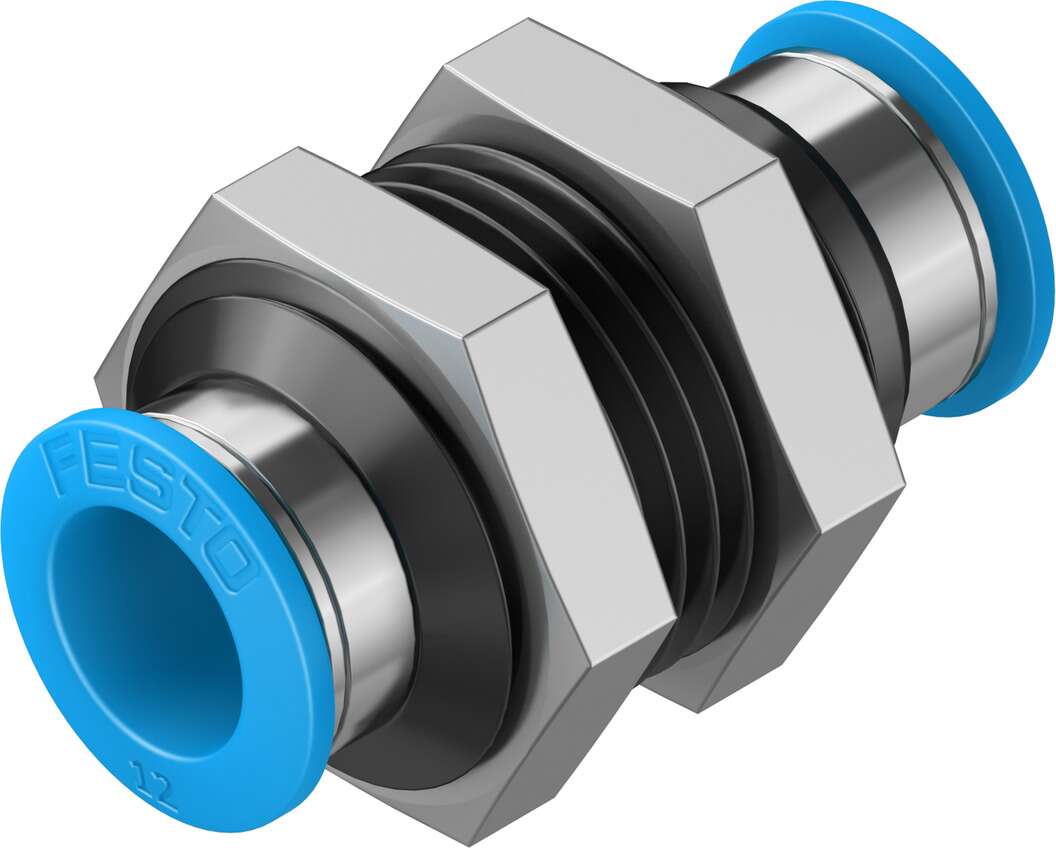

Il raccordo a innesto passa-parete FESTO QSS-12 (codice prodotto 153161) è progettato per collegare tubi pneumatici con diametro esterno di 12 mm attraverso pannelli o pareti, garantendo un collegamento sicuro e affidabile.

Caratteristiche Principali

– **Tipo di raccordo:** Raccordo a innesto passa-parete

– **Diametro del tubo:** 12 mm

– **Materiale del corpo:** Ottone nichelato

– **Materiale della ghiera di rilascio:** POM (Poliossimetilene)

– **Materiale della guarnizione del tubo:** NBR (Nitrile Butadiene Rubber)

– **Materiale del segmento di bloccaggio del tubo:** Acciaio inossidabile ad alta lega

– **Colore della ghiera di rilascio:** Blu

Specifiche Tecniche

– **Pressione operativa massima:** 14 bar

– **Pressione operativa per l’intero intervallo di temperatura:** da -0,95 a 6 bar

– **Temperatura ambiente:** da -10°C a +80°C

– **Posizione di montaggio:** Qualsiasi

– **Peso del prodotto:** 52 g

– **Classe di resistenza alla corrosione:** 1 (basso stress da corrosione)

– **Conformità RoHS:** Sì

Applicazioni

Il raccordo QSS-12 è ideale per applicazioni pneumatiche che richiedono collegamenti attraverso pannelli o pareti, offrendo un’installazione semplice e una connessione affidabile per sistemi di aria compressa e acqua.

Note Aggiuntive

– **Principio di funzionamento:** Push-pull

– **Classificazione marittima:** Vedere il certificato

– **Operazione con lubrificazione:** Possibile

Documentazione

Per ulteriori dettagli tecnici e disegni CAD, consultare la scheda tecnica disponibile sul sito ufficiale di FESTO.
