FESTO 153168

Descrizione del Prodotto

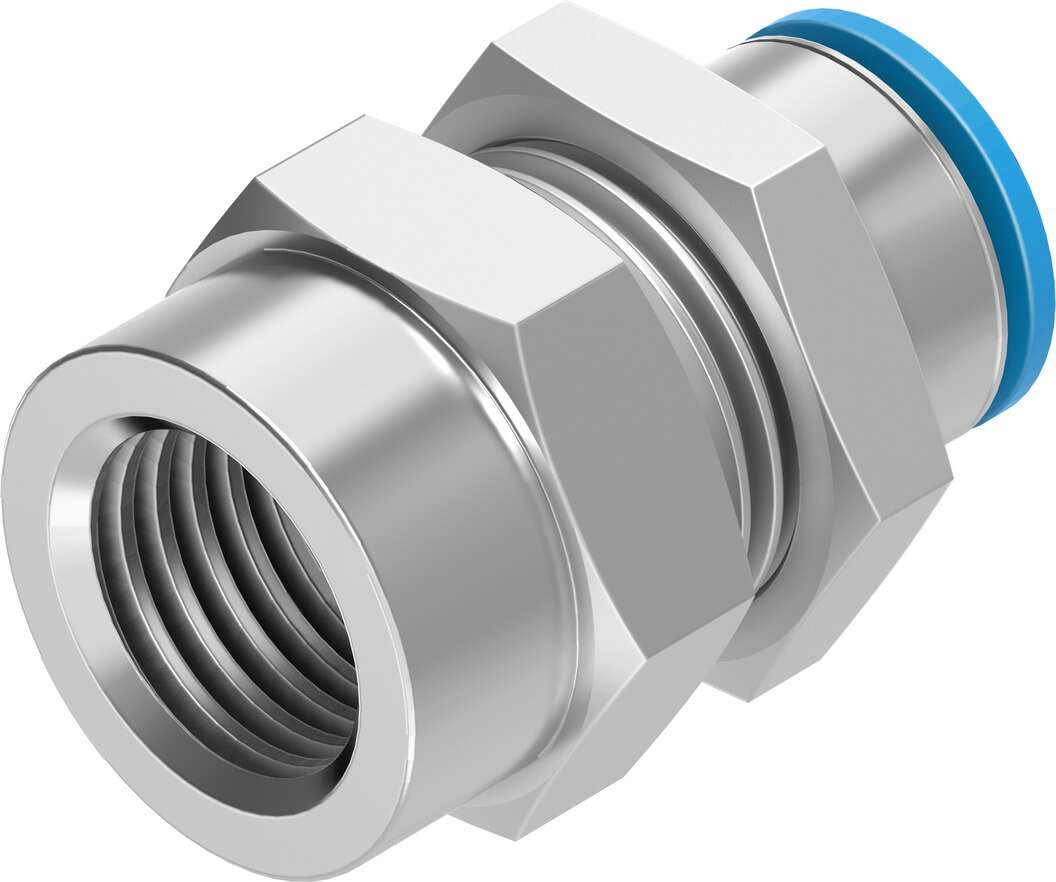

Il raccordo passaparete a innesto rapido Festo QSSF-1/4-10-B (codice prodotto 153168) è progettato per collegare tubi pneumatici attraverso pannelli o pareti, garantendo una connessione sicura e affidabile.

Specifiche Tecniche

• Dimensioni: Standard
• Diametro Nominale: 9 mm
• Posizione di Montaggio: Qualsiasi
• Pressione di Esercizio: Da -0,95 a 14 bar
• Temperatura di Esercizio: Da -10°C a 80°C
• Connessione Pneumatica 1: Filettatura interna G1/4
• Connessione Pneumatica 2: Per tubo con diametro esterno di 10 mm
• Materiale del Corpo: Ottone nichelato
• Materiale dell’Anello di Sblocco: POM (Poliossimetilene)
• Materiale della Guarnizione del Tubo: NBR (Nitrile Butadiene Rubber)
• Materiale del Segmento di Bloccaggio del Tubo: Acciaio inossidabile ad alta lega
• Colore dell’Anello di Sblocco: Blu
• Classe di Resistenza alla Corrosione: 1 – Bassa sollecitazione da corrosione
• Peso del Prodotto: 57 g

Caratteristiche Principali

• Il raccordo utilizza un principio push-pull per un’installazione e rimozione rapide.
• Adatto per l’uso con aria compressa conforme a ISO 8573-1:2010 [7:-:-] e acqua secondo la dichiarazione del produttore.
• Operazione lubrificata possibile.
• Conforme alla direttiva RoHS.

Applicazioni

Ideale per applicazioni pneumatiche che richiedono il passaggio di tubi attraverso pannelli o pareti, garantendo una connessione sicura e affidabile.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione fornita dal produttore.
