Descrizione del Prodotto

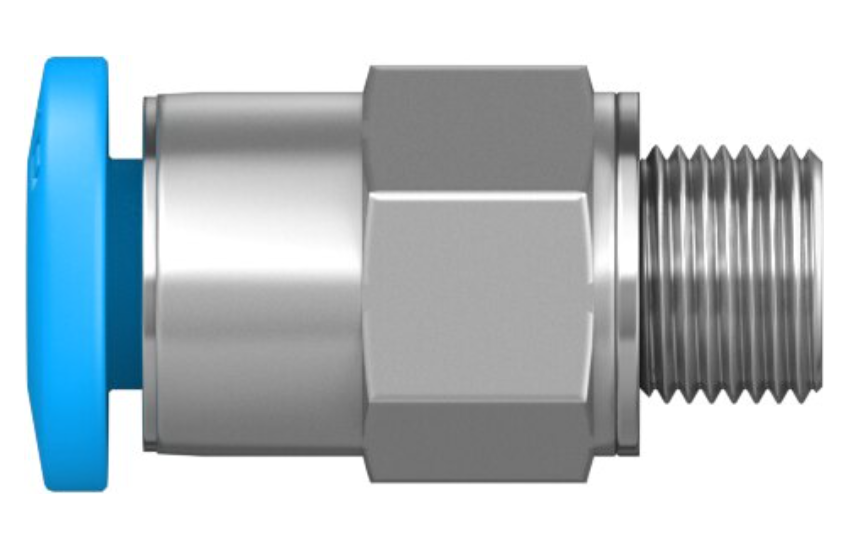

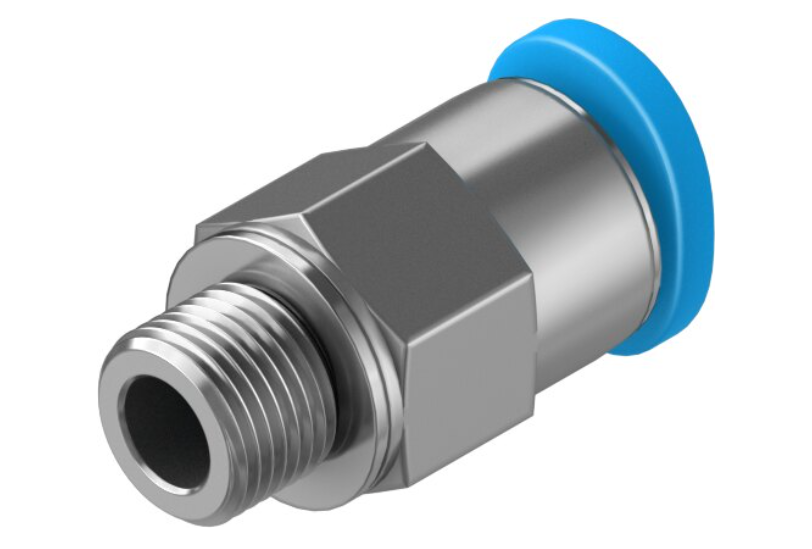

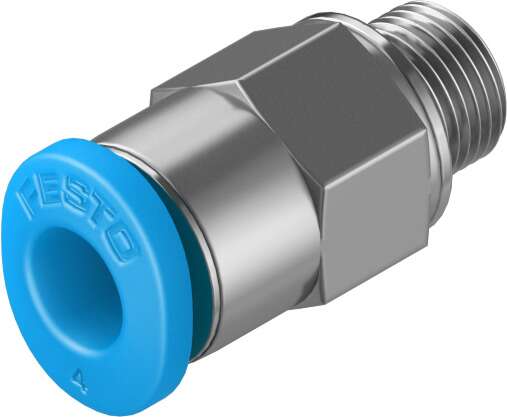

Il raccordo a innesto QSM-M5-4 di Festo è progettato per applicazioni pneumatiche che richiedono componenti compatti e affidabili. Questo raccordo diritto presenta una filettatura maschio M5 e un attacco per tubi con diametro esterno di 4 mm, ideale per spazi ristretti e applicazioni con alta densità di componenti.
Caratteristiche Tecniche
– Dimensione nominale: 2,2 mm
– Tipo di guarnizione sulla vite a pressione: Anello di tenuta
– Posizione di montaggio: Qualsiasi
– Pressione di esercizio: da -0,95 a 14 bar
– Temperatura di esercizio: da -10°C a +80°C
– Materiale del corpo: Ottone nichelato
– Materiale dell’anello di rilascio: POM (Poliossimetilene)
– Materiale della guarnizione del tubo: NBR (Gomma nitrilica)
– Materiale del segmento di serraggio del tubo: Acciaio inossidabile ad alta lega
– Classe di resistenza alla corrosione: 1 (bassa sollecitazione corrosiva)
– Peso: 3,2 g
Applicazioni
Il QSM-M5-4 è adatto per sistemi pneumatici che operano con aria compressa conforme alla norma ISO 8573-1:2010 [7:-:-]. È ideale per applicazioni in cui lo spazio è limitato e si richiede un’installazione rapida e sicura dei tubi.
Vantaggi
– Design compatto: Ideale per spazi ristretti.
– Installazione rapida: Il meccanismo a innesto rapido consente un collegamento semplice e veloce dei tubi.
– Affidabilità: Materiali di alta qualità garantiscono una lunga durata e resistenza alla corrosione.
– Flessibilità: Può essere montato in qualsiasi posizione, offrendo versatilità nelle configurazioni dei sistemi pneumatici.
Note
Per garantire prestazioni ottimali, si raccomanda di utilizzare tubi con diametro esterno di 4 mm e di seguire le indicazioni del produttore per l’installazione e la manutenzione.
