Descrizione del Prodotto

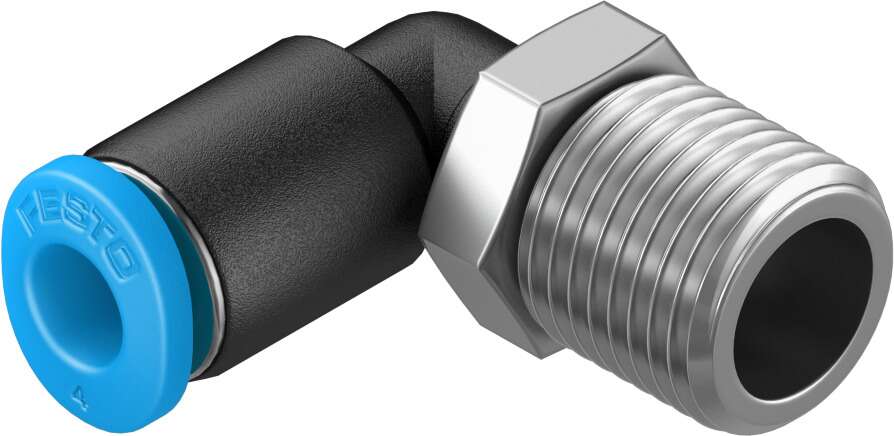

Il raccordo ad innesto rapido a L modello QSML-1/8-4 di Festo è progettato per applicazioni pneumatiche che richiedono connessioni compatte e affidabili. Questo raccordo miniaturizzato consente un’elevata densità di componenti in spazi ristretti, offrendo una soluzione efficiente per sistemi pneumatici complessi.
Caratteristiche Principali
– Design miniaturizzato per massimizzare la densità dei componenti in spazi limitati.
– Filettatura maschio orientabile con esagono esterno per un’installazione flessibile.
– Adatto per applicazioni pneumatiche con temperature fino a 80°C e pressioni fino a 14 bar.
– Realizzato in PBT (polibutilene tereftalato) e ottone nichelato per una maggiore resistenza alla corrosione.
– Conforme alla norma ISO 8573-1:2010 per l’aria compressa.
Specifiche Tecniche
– Tipo di raccordo: Raccordo ad innesto rapido a L
– Pressione operativa massima: 14 bar
– Materiale del raccordo: PBT (polibutilene tereftalato)
– Connessione pneumatica: Filettatura maschio R1/8
– Diametro esterno del tubo: 4 mm
– Intervallo di temperatura operativa: da -10°C a +80°C
– Peso: 6 g
Materiali
– Corpo: PBT (polibutilene tereftalato)
– Parti in ottone: Nichelate per una maggiore resistenza alla corrosione
– Anello di rilascio: POM (poliossimetilene)
– Guarnizione del tubo: NBR (gomma nitrilica)
Applicazioni
Il raccordo QSML-1/8-4 è ideale per sistemi pneumatici che richiedono connessioni compatte e affidabili, come in macchinari industriali, automazione e robotica, dove lo spazio è limitato e le prestazioni elevate sono essenziali.
Certificazioni e Conformità
– Conforme alla direttiva RoHS
– Nessuna SVHC (Sostanza estremamente preoccupante) presente al 25 giugno 2020
Note Aggiuntive
– Il raccordo può essere ruotato di 360° per facilitare l’installazione.
– La filettatura ISO R con rivestimento in PTFE consente il riutilizzo del raccordo fino a cinque volte senza necessità di componenti di tenuta aggiuntivi.
– Adatto per operazioni con aria compressa secondo ISO 8573-1:2010 [7:-:-].
