FESTO 156630

Descrizione del Prodotto

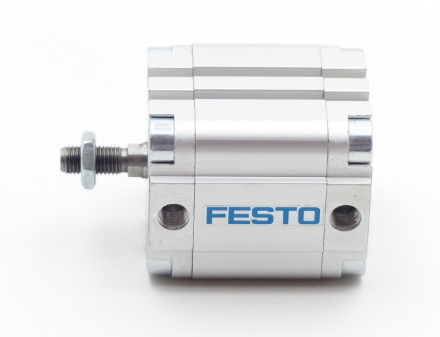

Il cilindro compatto Festo ADVU-40-25-A-P-A (codice 156630) è un attuatore pneumatico a doppio effetto progettato per applicazioni che richiedono un ingombro ridotto. Con un diametro del pistone di 40 mm e una corsa di 25 mm, offre una soluzione efficiente per spazi limitati.

Specifiche Tecniche

– Diametro del pistone: 40 mm
– Corsa: 25 mm
– Forza teorica a 6 bar: 754 N in avanzamento, 686 N in ritorno
– Pressione di esercizio: da 0,8 a 10 bar
– Temperatura di esercizio: da -20°C a +80°C
– Tipo di ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Tipo di montaggio: Fori passanti
– Materiale del cilindro: Lega di alluminio forgiato
– Materiale dello stelo del pistone: Acciaio legato ad alta resistenza
– Connessione pneumatica: G1/8
– Filettatura dello stelo: M10 x 1,25
– Dimensioni: 77 mm (L) x 62,5 mm (W) x 60 mm (H)
– Massa in movimento con corsa 0 mm: 63 g
– Aggiunta di massa per ogni 10 mm di corsa: 9 g

Caratteristiche Principali

– Design Compatto: Richiede il 50% in meno di spazio di installazione rispetto ai cilindri standard ISO 15552, rendendolo ideale per applicazioni con spazio limitato.
– Ammortizzazione: Anelli di ammortizzazione elastici su entrambi i lati garantiscono un funzionamento fluido e riducono il rumore operativo.
– Rilevamento della Posizione: Il pistone magnetico consente un facile rilevamento della posizione tramite sensori di prossimità, migliorando le capacità di controllo e monitoraggio.
– Materiali di Alta Qualità: Il cilindro è realizzato in lega di alluminio forgiato, mentre lo stelo del pistone è in acciaio legato ad alta resistenza, assicurando durabilità e resistenza alla corrosione.

Applicazioni Tipiche

Il cilindro compatto ADVU-40-25-A-P-A è adatto per una vasta gamma di applicazioni industriali, inclusi sistemi di automazione, assemblaggio e movimentazione di materiali, dove lo spazio è limitato e sono richieste prestazioni affidabili.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita da Festo.
