FESTO 156692

Descrizione del Prodotto

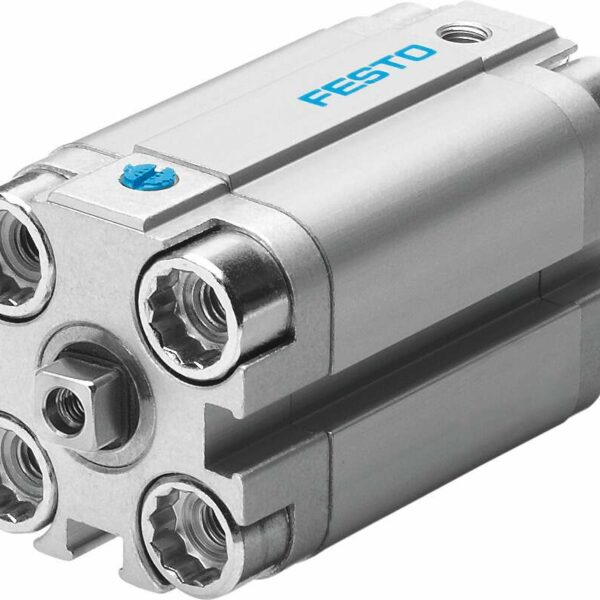

Il cilindro compatto Festo ADVULQ-20-40-P-A (codice prodotto 156692) è un attuatore pneumatico a doppio effetto con stelo quadrato, progettato per applicazioni industriali che richiedono precisione e affidabilità in spazi ridotti.

Specifiche Tecniche

• Diametro del pistone: 20 mm
• Corsa: 40 mm
• Tipo di ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
• Posizione di montaggio: Qualsiasi
• Principio di funzionamento: Doppio effetto
• Estremità dello stelo del pistone: Filettatura interna
• Costruzione: Pistone, stelo del pistone
• Rilevamento della posizione: Per sensore di prossimità
• Varianti: Stelo del pistone su un solo lato
• Pressione di esercizio: 1 a 10 bar
• Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
• Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
• Classe di resistenza alla corrosione KBK: 2 – stress da corrosione moderato
• Temperatura ambiente: -20 a 80 °C
• Energia d’impatto nelle posizioni finali: 0,14 J
• Forza teorica a 6 bar, corsa di ritorno: 141 N
• Forza teorica a 6 bar, corsa di avanzamento: 188 N
• Massa in movimento a 0 mm di corsa: 20 g
• Peso aggiuntivo per 10 mm di corsa: 23 g
• Peso base a 0 mm di corsa: 149 g
• Aggiunta di massa in movimento per 10 mm di corsa: 6 g
• Tipo di montaggio: Con fori passanti, con accessori, selettivamente
• Connessione pneumatica: M5
• Materiale delle viti di fissaggio: Acciaio zincato
• Materiale del coperchio: Lega di alluminio forgiato
• Materiale delle guarnizioni dinamiche: NBR, TPE-U(PU)
• Materiale dello stelo del pistone: Acciai inossidabili ad alta lega
• Materiale del tubo del cilindro: Lega di alluminio forgiato
• Blocco antirotazione/guida: Stelo del pistone quadrato

Applicazioni

Il cilindro compatto ADVULQ-20-40-P-A è ideale per applicazioni in cui lo spazio è limitato e sono richieste alte prestazioni, come nel settore dell’automazione industriale, assemblaggio e movimentazione di materiali.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
