Descrizione del Prodotto

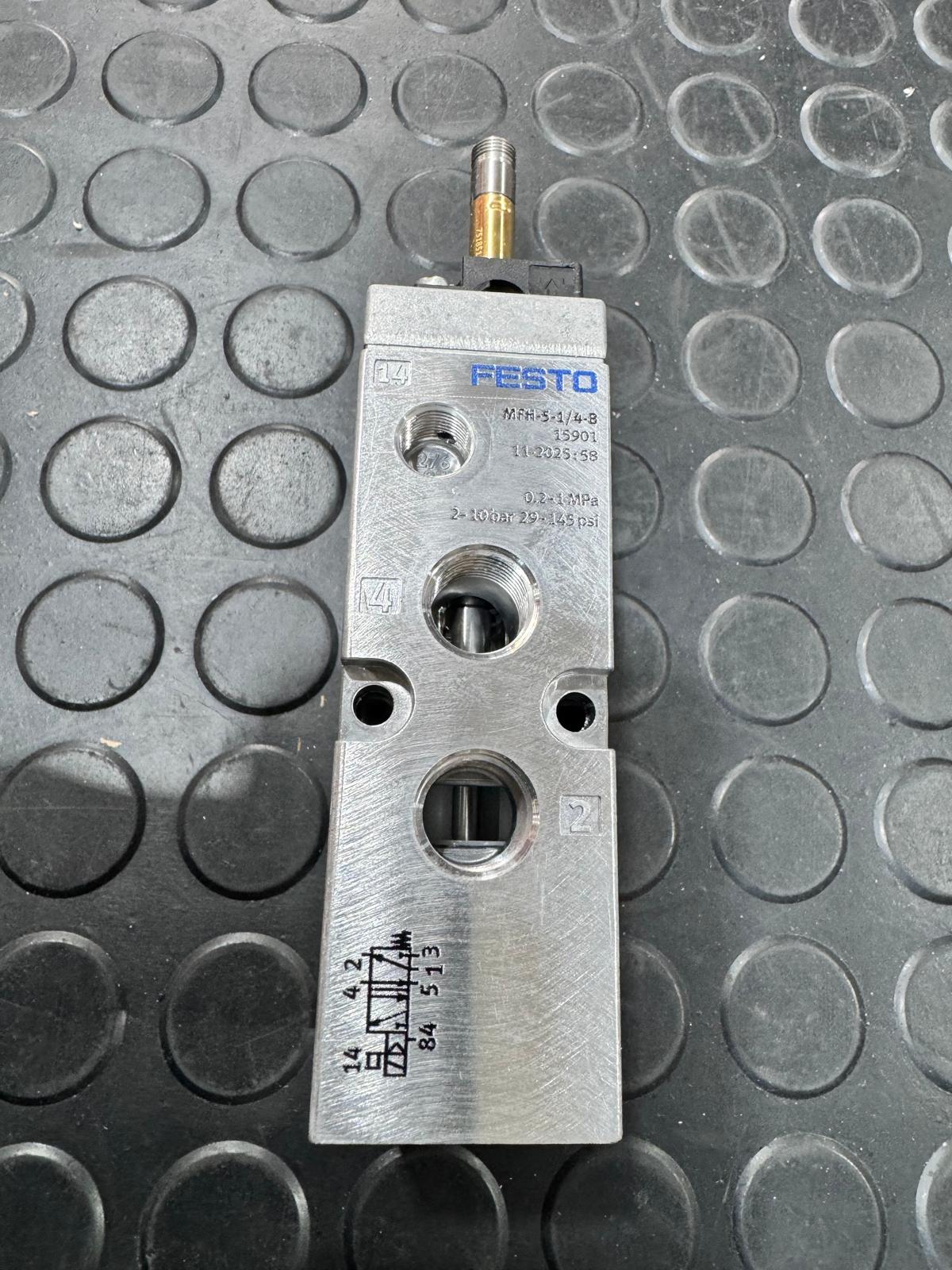

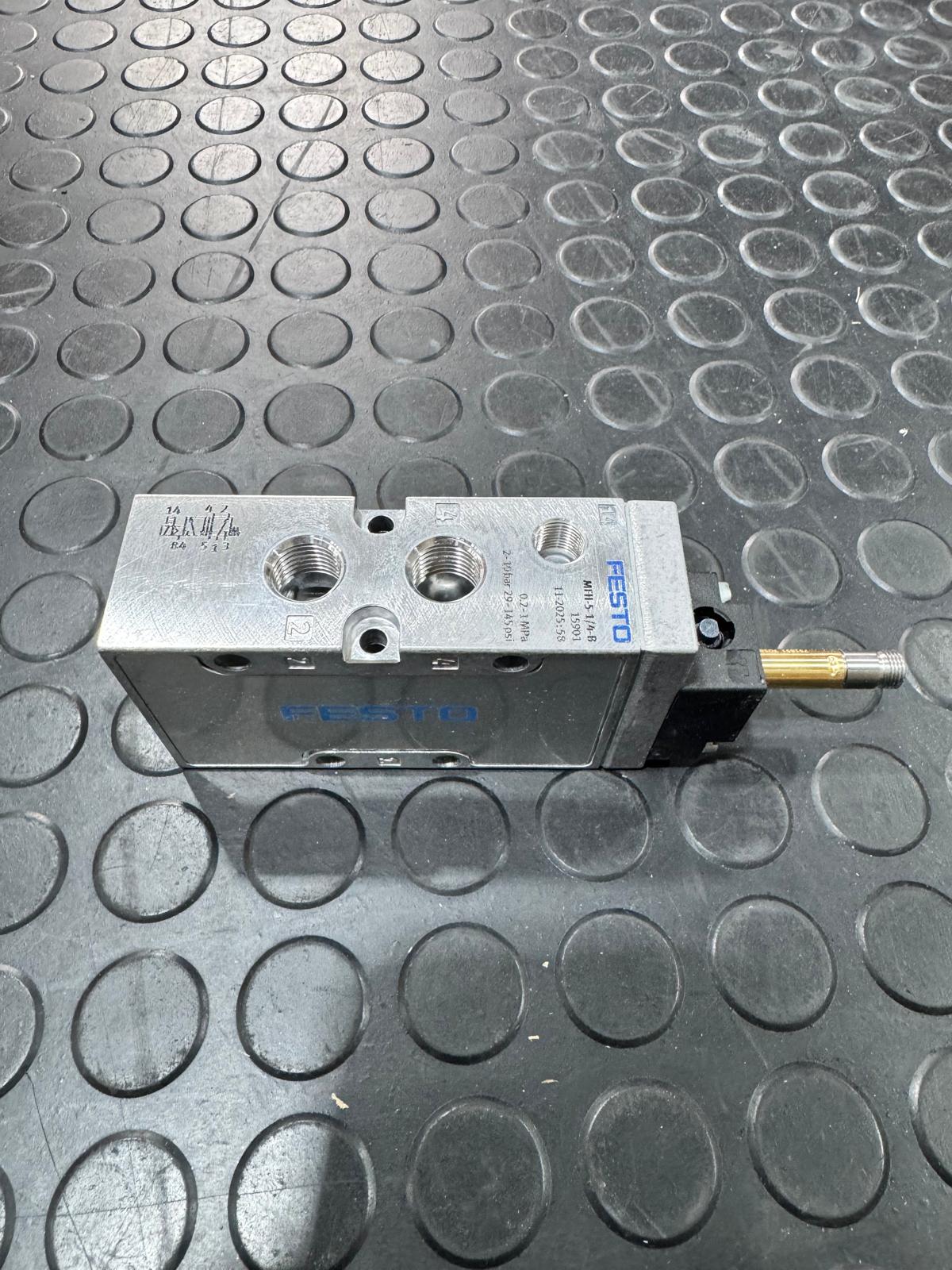

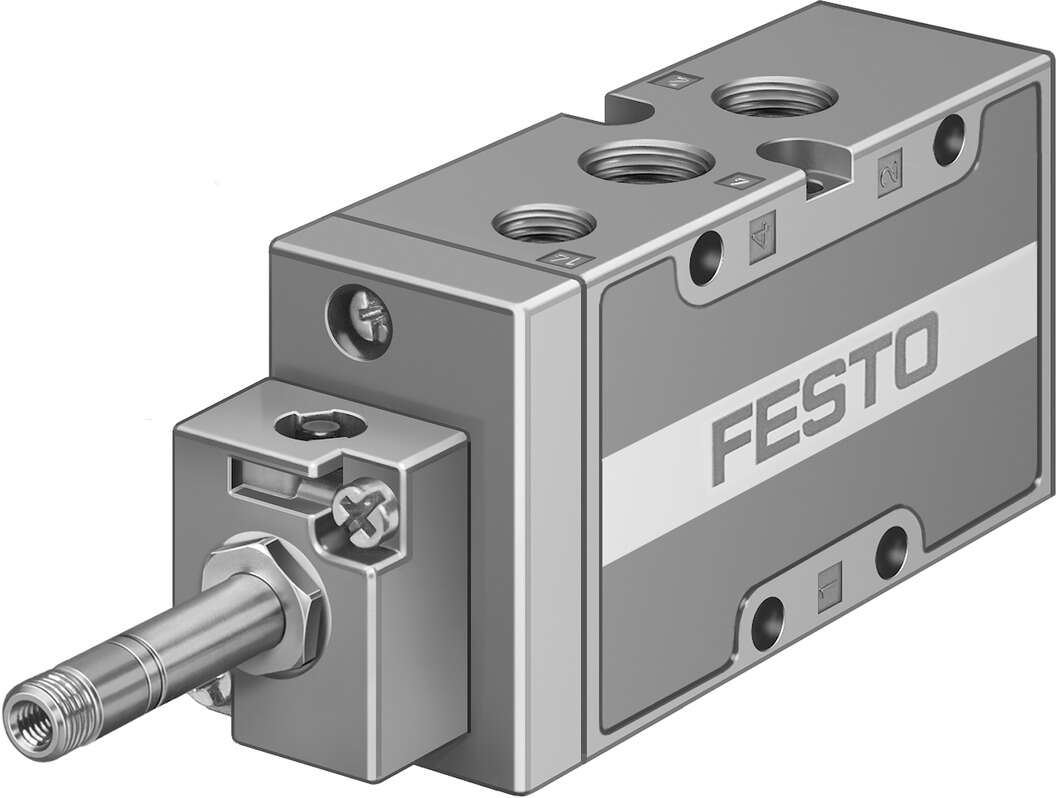

La valvola elettromagnetica Festo MFH-5-1/4-B (codice prodotto 15901) è una valvola monostabile a 5/2 vie progettata per il controllo di sistemi pneumatici.
Funzione della Valvola
5/2 vie, monostabile
Tipo di Azionamento
Elettrico
Dimensioni
Larghezza: 32 mm
Portata Nominale Standard
1300 l/min
Porte Pneumatiche di Lavoro
G1/4
Pressione di Esercizio
2 … 10 bar
Struttura
Sede a piattello
Metodo di Reset
Molla meccanica
Materiale del Corpo
Alluminio pressofuso
Materiale delle Guarnizioni
NBR, TPE-U(PU)
Temperatura di Esercizio
-5 … 40 °C
Temperatura del Fluido
-10 … 60 °C
Temperatura di Stoccaggio
-40 … 60 °C
Frequenza Massima di Commutazione
3 Hz
Tempo di Commutazione ON
12 ms
Tempo di Commutazione OFF
36 ms
Metodo di Montaggio
Su guida PR o con foro passante
Connessioni Pneumatiche
Porta 1: G1/4
Porta 2: G1/4
Porta 3: G1/4
Porta 4: G1/4
Porta 5: G1/4
Connessione di Scarico Pilota 84
M5
Connessione Elettrica
Tramite bobina F, da ordinare separatamente
Funzione di Scarico Aria
Con opzione di regolazione del flusso
Principio di Tenuta
Morbido
Posizione di Montaggio
Qualsiasi
Comando Manuale
Non bloccante
Tipo di Controllo
Comandata a pilotaggio
Alimentazione Aria Pilota
Interna
Direzione del Flusso
Non reversibile
Valore b
0,29
Valore C
5,5 l/sbar
Impulso di Test Positivo Massimo con Segnale 0
2200 µs
Impulso di Test Negativo Massimo con Segnale 1
3700 µs
Fluido Operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul Fluido Operativo e Pilota
Possibile funzionamento con lubrificazione (richiesto per uso continuativo)
Classe di Resistenza alla Corrosione (CRC)
1 – Basso stress da corrosione
Peso del Prodotto
300 g
Nota sui Materiali
Conforme RoHS
Dimensione della Griglia
33 mm
Simbolo
00991035
Lap
Underlap
Design
Piastra a sede
Dimensione Nominale
7 mm
Funzione di Scarico Aria
Con opzione di regolazione del flusso
Posizione di Montaggio
Qualsiasi
Comando Manuale
Non bloccante
Tipo di Controllo
Comandata a pilotaggio
Alimentazione Aria Pilota
Interna
Direzione del Flusso
Non reversibile
Valore b
0,29
Valore C
5,5 l/sbar
Impulso di Test Positivo Massimo con Segnale 0
2200 µs
Impulso di Test Negativo Massimo con Segnale 1
3700 µs
Fluido Operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul Fluido Operativo e Pilota
Possibile funzionamento con lubrificazione (richiesto per uso continuativo)
Classe di Resistenza alla Corrosione (CRC)
1 – Basso stress da corrosione
Peso del Prodotto
300 g
Nota sui Materiali
Conforme RoHS
Dimensione della Griglia
33 mm
Simbolo
00991035
Lap
Underlap
Design
Piastra a sede
Dimensione Nominale
7 mm
Funzione di Scarico Aria
Con opzione di regolazione del flusso
Posizione di Montaggio
Qualsiasi
Comando Manuale
Non bloccante
Tipo di Controllo
Comandata a pilotaggio
Alimentazione Aria Pilota
Interna
Direzione del Flusso
Non reversibile
Valore b
0,29
Valore C
5,5 l/sbar
Impulso di Test Positivo Massimo con Segnale 0
2200 µs
Impulso di Test Negativo Massimo con Segnale 1
3700 µs
Fluido Operativo
Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul Fluido Operativo e Pilota
Possibile funzionamento con lubrificazione (richiesto per uso continuativo)
Classe di Resistenza alla Corrosione (CRC)
