FESTO 15903

Descrizione del Prodotto

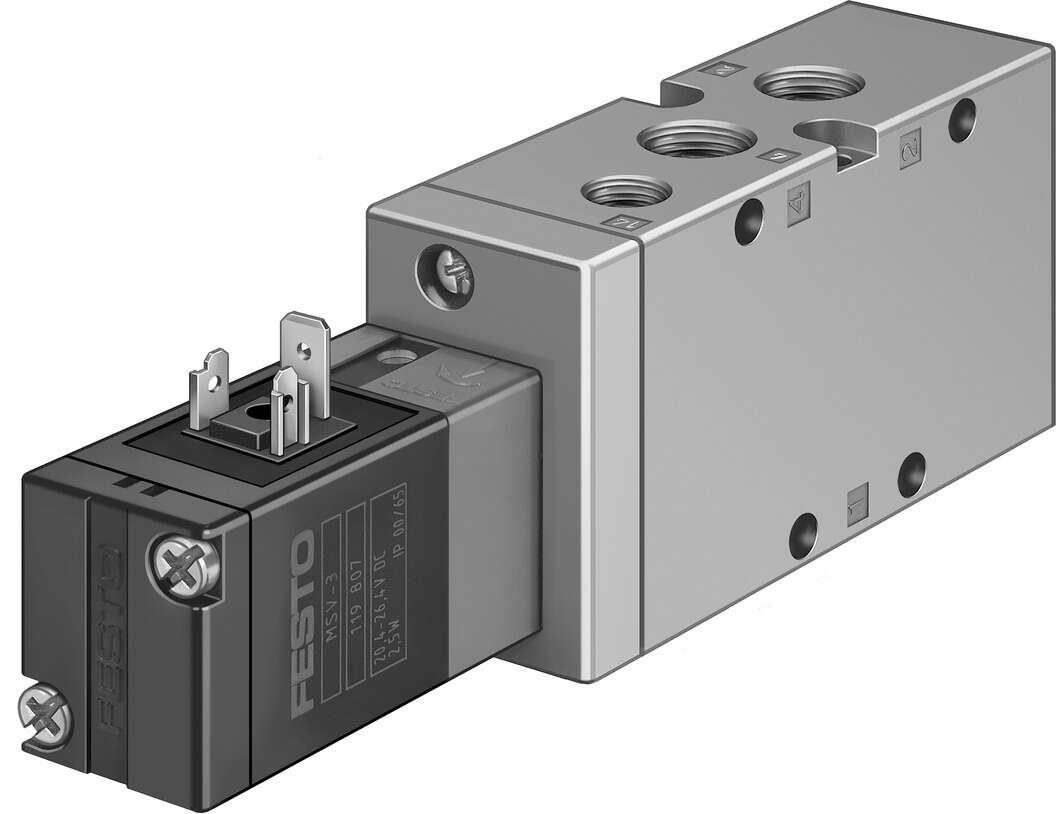

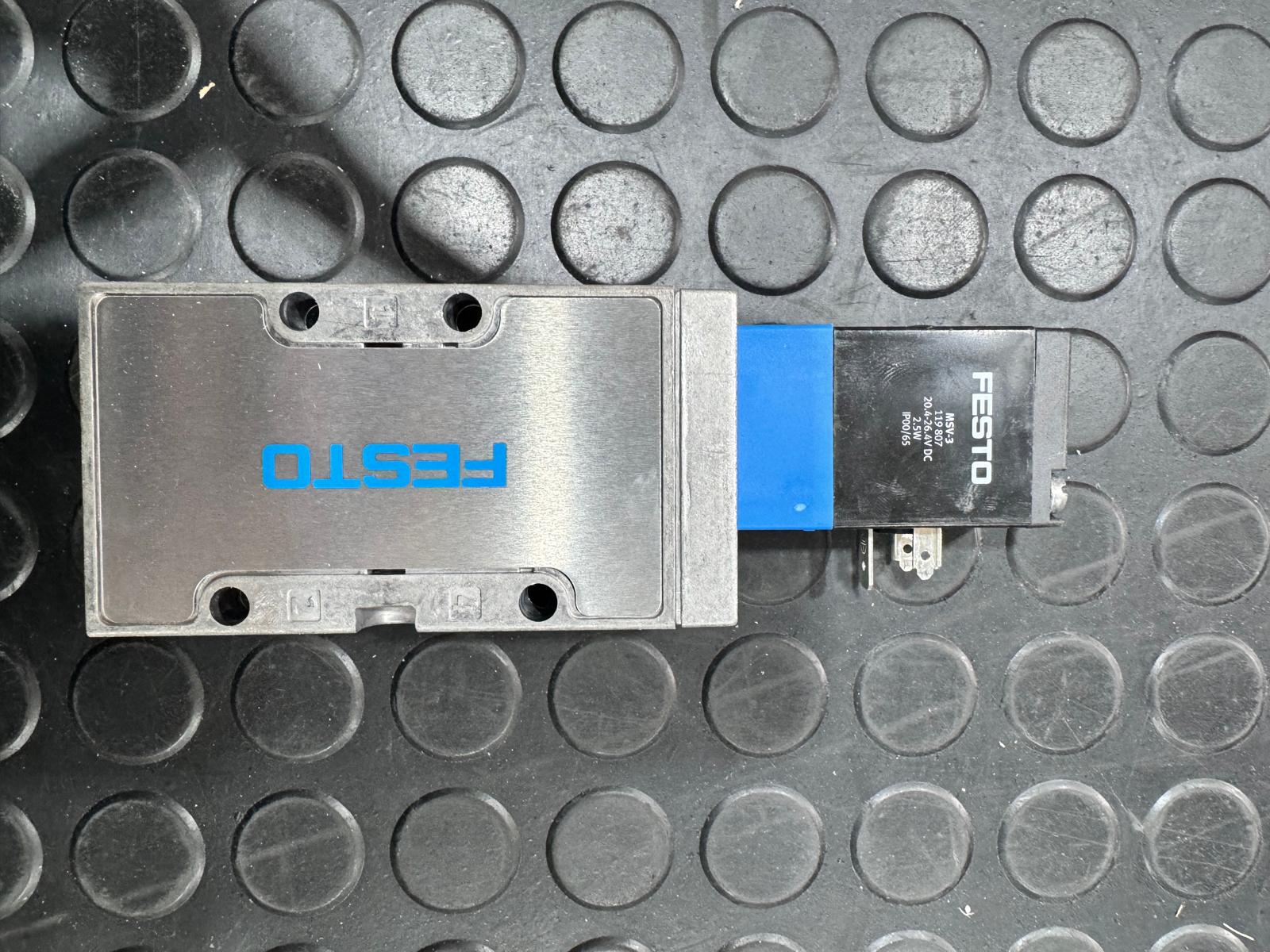

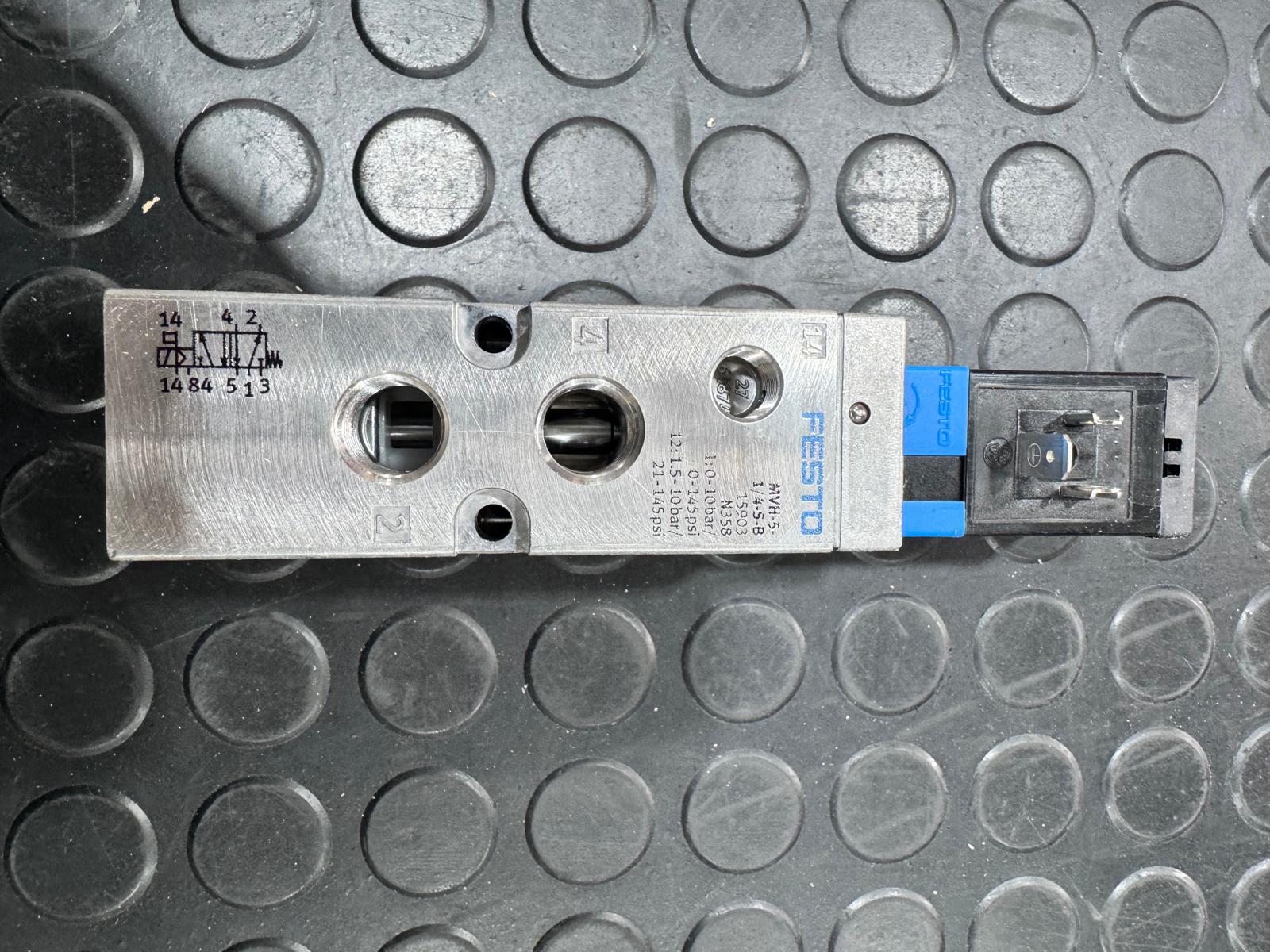

La valvola elettromagnetica FESTO MVH-5-1/4-S-B (codice prodotto 15903) è progettata per applicazioni pneumatiche che richiedono un controllo affidabile del flusso d’aria. Questa valvola monostabile 5/2 è azionata elettricamente e presenta una larghezza di 32 mm. Offre un flusso nominale standard di 1300 l/min e opera a una pressione compresa tra 0 e 10 bar. La valvola è dotata di una molla meccanica per il ritorno e utilizza un principio di tenuta morbida. La sua costruzione in alluminio pressofuso garantisce durabilità e resistenza alla corrosione. ([landefeld.com](https://www.landefeld.com/artikel/cs/mvh-5-14-s-b-15903-solenoid-valve/OT-FESTO010693?utm_source=openai))

Specifiche Tecniche

– Funzione della valvola: 5/2 monostabile
– Tipo di azionamento: Elettrico
– Larghezza: 32 mm
– Flusso nominale standard: 1300 l/min
– Pressione di esercizio: 0 – 10 bar
– Costruzione: A sede piana
– Modalità di reset: Molla meccanica
– Larghezza nominale: 7 mm
– Passo: 33 mm
– Funzione di scarico: Regolabile
– Principio di tenuta: Morbido
– Posizione di montaggio: Qualsiasi
– Azionamento manuale: Temporaneo
– Tipo di controllo: Pilotato
– Alimentazione dell’aria di controllo: Esterna
– Direzione del flusso: Non reversibile
– Sovrapposizione: Negativa
– Pressione di controllo: 1,5 – 10 bar
– Valore b: 0,29
– Valore C: 5,50 l/sbar
– Frequenza massima di commutazione: 3 Hz
– Tempo di commutazione off: 36 ms
– Tempo di commutazione on: 15 ms
– Fluido operativo: Aria compressa conforme a ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione: 1 – Bassa sollecitazione alla corrosione
– Temperatura ambiente: -5°C a 50°C
– Temperatura del fluido: -5°C a 50°C
– Peso del prodotto: 360 g
– Tipo di fissaggio: Su guida PR, con fori passanti, opzionale
– Connessioni pneumatiche: G1/4 per porte 1, 2, 3, 4 e 5
– Materiale delle guarnizioni: NBR, TPE-U(PU)
– Materiale del corpo: Alluminio pressofuso
– Caratteristiche della bobina: 24 V DC, 2,5 W
– Oscillazioni di tensione consentite: ±10%
– Connessione di controllo dell’aria di scarico 84: M5
– Connessione di controllo dell’aria di supporto 14: G1/8

Applicazioni

Questa valvola è ideale per sistemi pneumatici che richiedono un controllo preciso del flusso d’aria in applicazioni industriali, come l’automazione di macchinari, linee di produzione e altri processi che necessitano di un’affidabile commutazione del flusso d’aria.

Note

Per garantire prestazioni ottimali e una lunga durata, si raccomanda di seguire le linee guida del produttore per l’installazione, l’uso e la manutenzione della valvola. Assicurarsi che le condizioni operative rientrino nei parametri specificati per pressione, temperatura e qualità dell’aria compressa.
