Descrizione del Prodotto

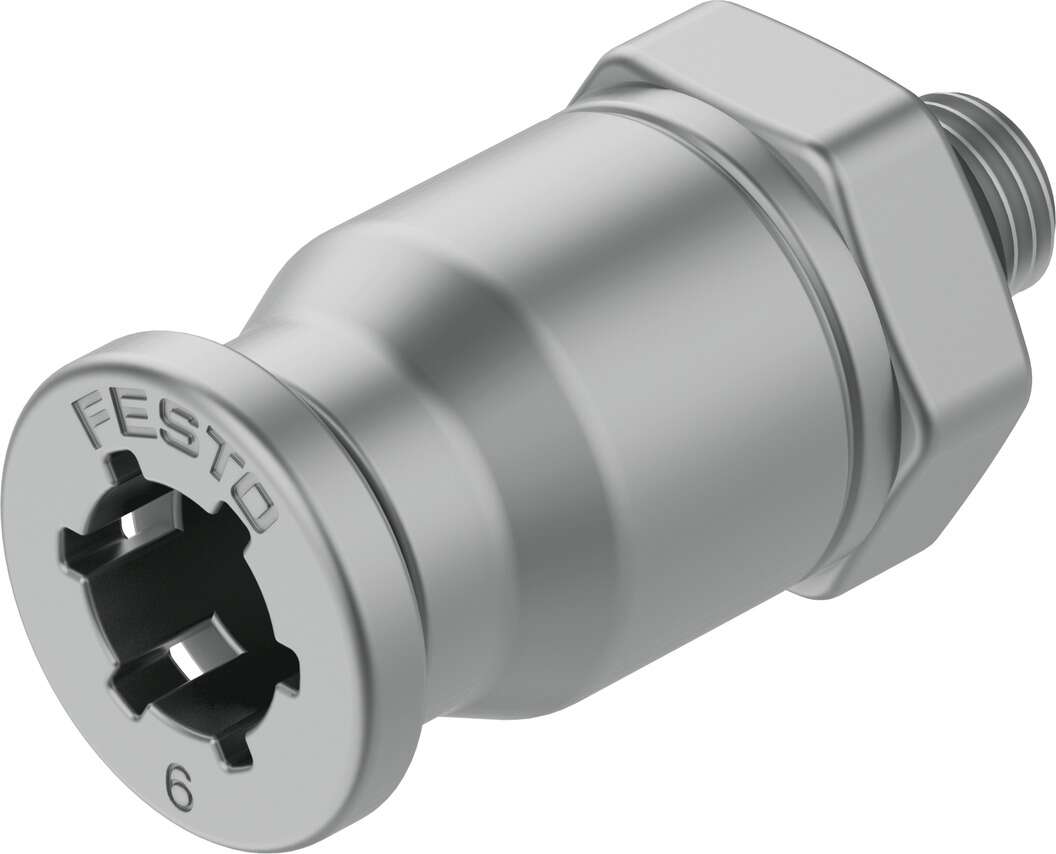

Il raccordo diritto ad innesto rapido Festo CRQS-M5-6 (codice prodotto 162861) è progettato per collegare tubi con diametro esterno di 6 mm a filettature maschio M5. Realizzato in acciaio inossidabile di alta lega, offre elevata resistenza alla corrosione e robustezza.
Specifiche Tecniche
Tipo: Raccordo ad innesto rapido
Serie: CRQS
Dimensione nominale: 2 mm
Connessione 1: Filettatura maschio M5
Connessione 2: Per tubo con diametro esterno di 6 mm
Forma: Dritta
Dimensione esagono: 12 mm
Lunghezza totale: 25,6 mm
Pressione di esercizio: da -0,95 a 10 bar
Temperatura di esercizio: da -15°C a +120°C
Materiale: Acciaio inossidabile di alta lega
Conformità: Conforme alla direttiva RoHS
Colore: Argento
Dimensioni: Diametro esterno 11,8 mm x Lunghezza 25,6 mm
Classe di resistenza alla corrosione: 4 – Stress da corrosione particolarmente severo
Compatibilità alimentare: Vedere informazioni sui materiali supplementari
Posizione di montaggio: Qualsiasi
Design: Principio push-pull
Mezzo operativo: Aria compressa secondo ISO 8573-1:2010 [7:-:-], acqua secondo dichiarazione del produttore su www.festo.com
Informazioni sul mezzo operativo e di controllo: Funzionamento lubrificato possibile
Materiale della guarnizione del tubo: FPM
Materiale del segmento di bloccaggio del tubo: Acciaio inossidabile di alta lega
Tipo di tenuta sullo stelo: Guarnizione
Coppia di serraggio nominale: 1,33 Nm
Tolleranza alla coppia di serraggio nominale: ± 20%
Tipo di montaggio: Esagono esterno SW12
Caratteristiche Principali
– Massima resistenza alla corrosione e robustezza.
– La ganascia di ritenzione in acciaio inossidabile all’interno del raccordo trattiene il tubo in modo sicuro senza danneggiarne la superficie.
– Assorbe in modo sicuro vibrazioni e picchi di pressione.
– Una guarnizione in fluoroelastomero garantisce una perfetta tenuta tra il tubo standard e il corpo del raccordo.
– Il raccordo può essere allineato dopo l’assemblaggio.
– Filettatura maschio con esagono esterno.
Documentazione
Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito del produttore.
