FESTO 163170

Descrizione del Prodotto

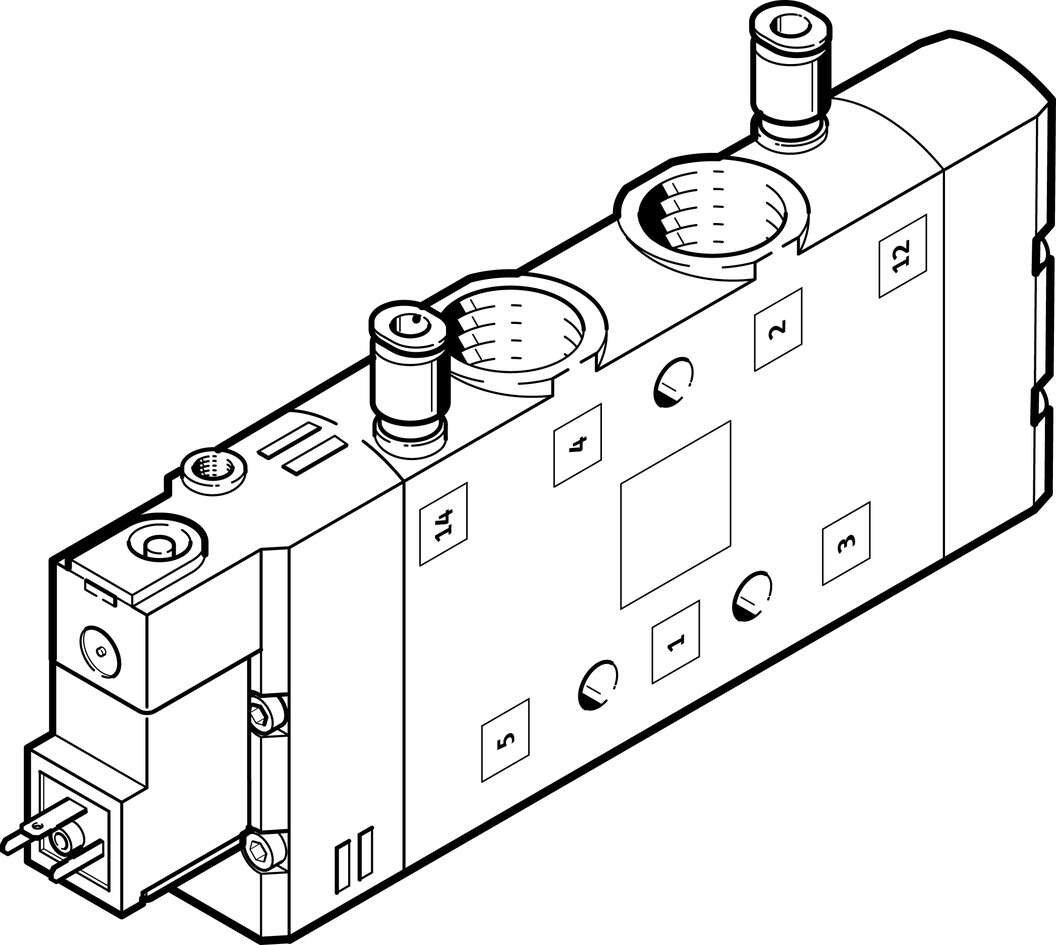

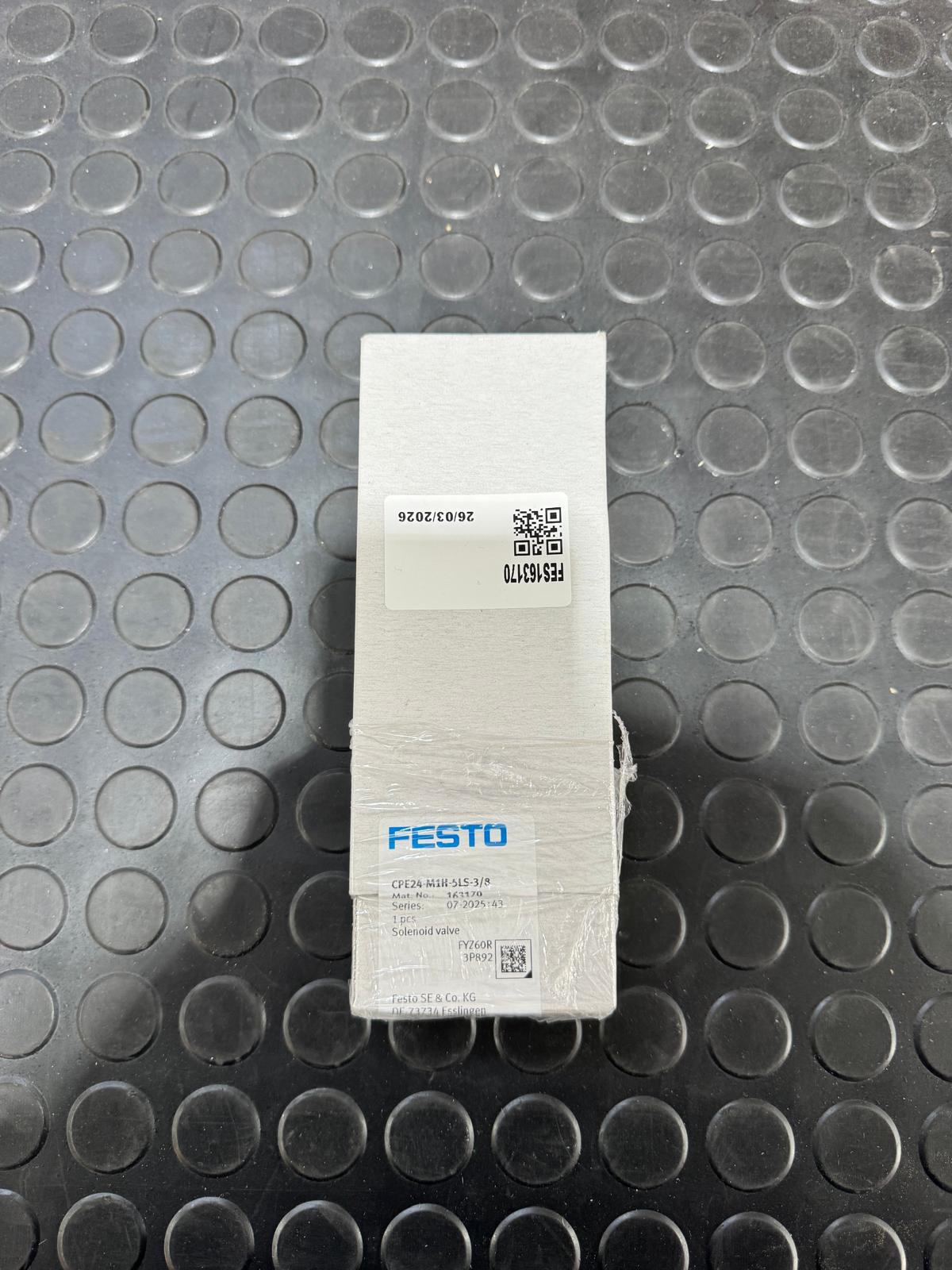

La valvola a solenoide Festo CPE24-M1H-5LS-3/8 (codice prodotto 163170) è una valvola pneumatica ad alte prestazioni progettata per applicazioni industriali che richiedono un controllo affidabile del flusso d’aria compressa. Questa valvola monostabile a 5/2 vie offre un’elevata portata e una costruzione robusta, garantendo efficienza e durata nel tempo.

Caratteristiche Principali

– **Funzione della valvola**: 5/2 vie, monostabile

– **Tipo di attuazione**: Elettrica

– **Larghezza costruttiva**: 24 mm

– **Portata nominale standard**: 2.900 l/min

– **Pressione di esercizio**: da -0,9 a 10 bar

– **Tipo di reset**: Molla pneumatica

– **Dimensione nominale**: 11 mm

– **Principio di tenuta**: Morbido

– **Posizione di montaggio**: Qualsiasi

– **Connessioni pneumatiche**: G3/8 per porte 1, 2, 3, 4 e 5

– **Connessioni per l’aria pilota**: M5 per porte 12 e 14

– **Connessioni per lo scarico pilota**: M5 per porte 82 e 84

– **Materiale del corpo**: Alluminio pressofuso

– **Materiale delle guarnizioni**: NBR

– **Peso del prodotto**: 360 g

Specifiche Elettriche

– **Tensione di esercizio**: 24 V DC

– **Potenza della bobina**: 1,5 W

– **Ciclo di lavoro**: 100%

– **Connessione elettrica**: Tipo C secondo EN 175301-803

Condizioni Ambientali

– **Temperatura del fluido**: da -5 °C a 50 °C

– **Temperatura ambiente**: da -5 °C a 50 °C

– **Grado di protezione**: IP65 con presa conforme a IEC 60529

Certificazioni e Conformità

– **Approvazioni**: c UL us – Recognized (OL)

– **Classe di resistenza alla corrosione**: CRC 2 – Stress da corrosione moderato

– **Conformità RoHS**: Conforme

Note Aggiuntive

– **Funzione di scarico**: Con opzione di regolazione del flusso

– **Pressione pilota**: da 2,5 bar a 10 bar

– **Tempo di commutazione ON**: 40 ms

– **Tempo di commutazione OFF**: 50 ms

– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6

– **Resistenza agli urti**: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
