FESTO 163468

Descrizione del Prodotto

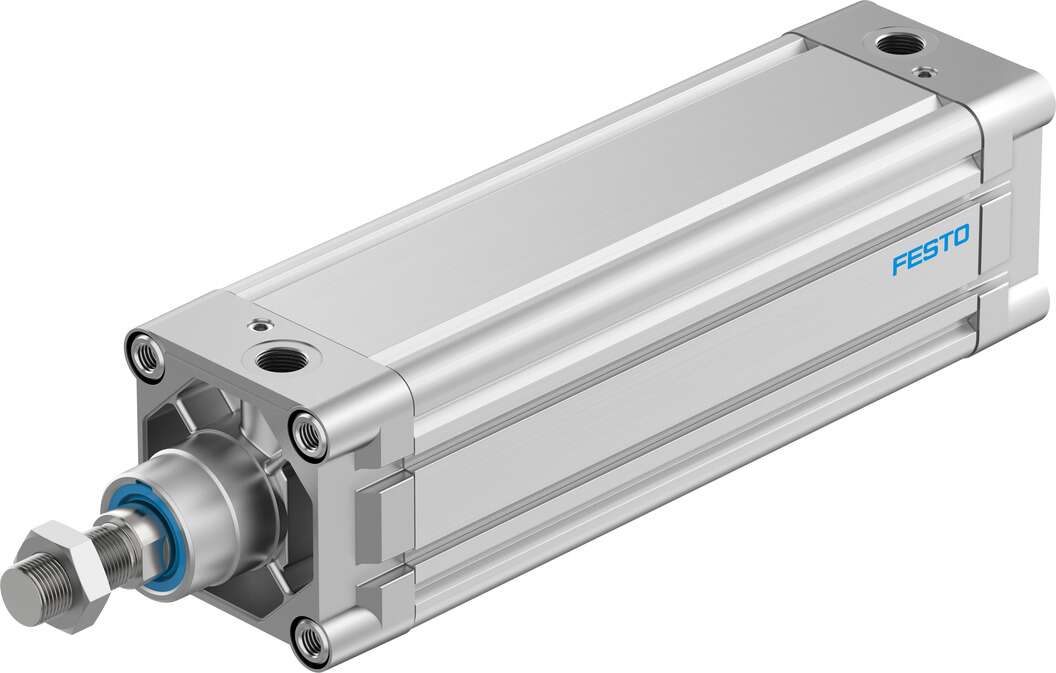

Il cilindro standard DNC-100-80-PPV-A di Festo, codice prodotto 163468, è un attuatore pneumatico a doppio effetto conforme alla norma ISO 15552. È progettato per applicazioni industriali che richiedono precisione e affidabilità.

Specifiche Tecniche

• Diametro del pistone: 100 mm
• Corsa: 80 mm
• Filettatura dell’asta del pistone: M20x1,5
• Ammortizzazione: Ammortizzazione pneumatica regolabile su entrambe le estremità (PPV)
• Posizione di montaggio: Qualsiasi
• Conformità agli standard: ISO 15552
• Estremità dell’asta del pistone: Filettatura maschio
• Configurazione costruttiva: Pistone, asta del pistone, tubo profilato
• Rilevamento della posizione: Per sensore di prossimità
• Varianti: Asta del pistone su un solo lato
• Pressione di esercizio: 0,6 a 12 bar
• Principio di funzionamento: Doppio effetto
• Classificazione per ambienti marini: Vedere certificato
• Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
• Informazioni sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
• Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
• Temperatura ambiente: -20 a 80 °C
• Energia d’impatto nelle posizioni finali: 1,2 J
• Lunghezza dell’ammortizzazione: 32 mm
• Forza teorica a 6 bar, corsa di ritorno: 4.418 N
• Forza teorica a 6 bar, corsa di avanzamento: 4.712 N
• Massa mobile a 0 mm di corsa: 1.544 g
• Aggiunta di peso per 10 mm di corsa: 115 g
• Peso base a 0 mm di corsa: 4.653 g
• Aggiunta di massa mobile per 10 mm di corsa: 38 g
• Tipo di fissaggio: Con filettatura femmina, con accessori
• Connessione pneumatica: G1/2
• Informazioni sui materiali: Conforme RoHS
• Materiale della testata: Alluminio pressofuso, rivestito
• Materiale delle guarnizioni: TPE-U(PU)
• Materiale dell’asta del pistone: Acciaio altolegato
• Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio

Dimensioni e Peso

• Dimensioni: 110 mm (larghezza) x 229 mm (lunghezza)
• Peso: 4,653 kg

Note Aggiuntive

Il cilindro DNC-100-80-PPV-A è progettato per operare con aria compressa conforme alla norma ISO 8573-1:2010 [7:4:4]. È possibile il funzionamento lubrificato, ma una volta avviato, sarà necessario continuare con l’operazione lubrificata. Il cilindro è conforme alla norma ISO 15552 e presenta un tubo profilato per il rilevamento senza contatto, con ammortizzazione regolabile su entrambe le estremità.

Accessori

Per informazioni sugli accessori compatibili, si consiglia di consultare il catalogo Festo o contattare un distributore autorizzato.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile sul sito ufficiale di Festo o presso i distributori autorizzati.

Note

Le specifiche tecniche e le informazioni fornite sono soggette a modifiche senza preavviso. Si consiglia di verificare sempre le informazioni più recenti presso il produttore o il distributore autorizzato.
