FESTO 163771

Descrizione del Prodotto

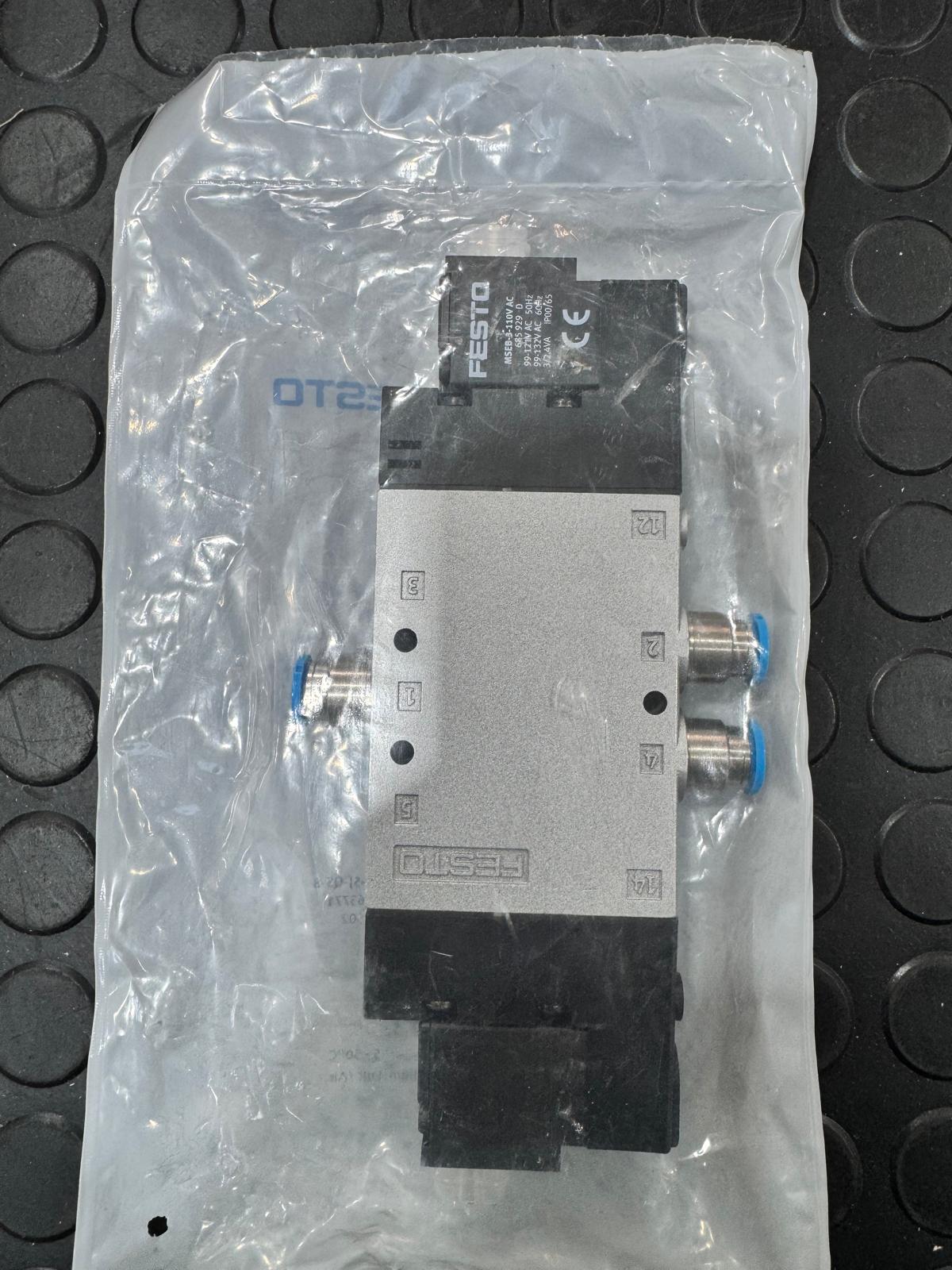

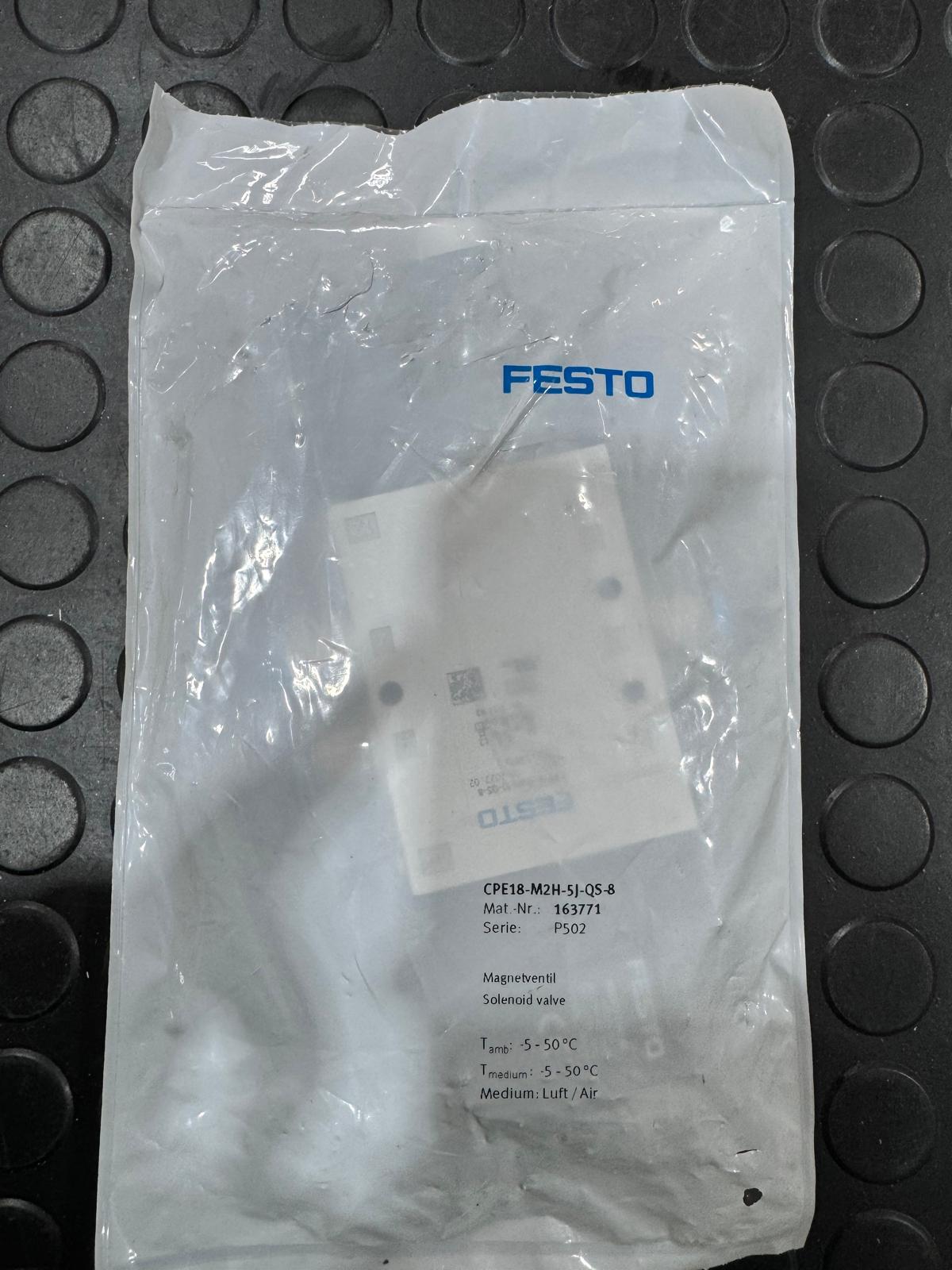

La valvola a solenoide Festo CPE18-M2H-5J-QS-8 (codice 163771) è progettata per applicazioni pneumatiche che richiedono elevate prestazioni in spazi ridotti. Offre un’elevata densità di componenti e un design compatto, rendendola ideale per l’automazione industriale.

Specifiche Tecniche

– **Serie**: CPE
– **Larghezza**: 18 mm
– **Tensione nominale di esercizio**: 110 V AC
– **Connessione elettrica**: Tipo C
– **Funzione della valvola**: 5/2 bistabile
– **Alimentazione dell’aria pilota**: Interna
– **Connessione pneumatica**: Connettore a innesto rapido QS-8
– **Portata nominale standard**: 850 l/min
– **Pressione di esercizio**: da 2 a 10 bar
– **Temperatura ambiente**: da -5 °C a 50 °C
– **Materiale del corpo**: Alluminio pressofuso
– **Materiale delle guarnizioni**: NBR
– **Principio di tenuta**: Morbido
– **Montaggio**: Con foro passante
– **Grado di protezione**: IP65 con presa conforme a IEC 60529
– **Resistenza alla corrosione**: Classe CRC 2 (stress da corrosione moderato)
– **Resistenza agli urti**: Test di shock con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27
– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
– **Certificazioni**: CE conforme alla Direttiva Bassa Tensione UE, c UL us – Recognized (OL)
– **Posizione di montaggio**: Qualsiasi
– **Ciclo di lavoro**: 100%
– **Tempo di commutazione inversione**: 13 ms
– **Fluttuazioni di tensione ammissibili**: -15%/+10%
– **Simbolo**: 00991013
– **Sovrapposizione**: Sovrapposizione positiva
– **Funzione di scarico dell’aria**: Con opzione di controllo del flusso
– **Direzione del flusso**: Non reversibile
– **Codice posizione valvola**: Portatarghetta
– **Connessioni pneumatiche**:
– Porta 1: QS-8
– Porta 2: QS-8
– Porta 3: G1/4
– Porta 4: QS-8
– Porta 5: G1/4
– Porta di scarico pilota 82: M5
– Porta di scarico pilota 84: M5
– Porta aria pilota 12: M5
– Porta aria pilota 14: M5
– **Dati della bobina**: 110 V AC: 50/60 Hz, potenza di spunto 3,0 VA, potenza di mantenimento 2,4 VA
– **Media operativa**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– **Nota sui materiali**: Conforme RoHS
– **Nota su funzionamento e media pilota**: Possibile funzionamento lubrificato (in tal caso, il funzionamento lubrificato sarà sempre richiesto)
– **Override manuale**: Bloccabile tramite accessorio, non bloccabile
– **Classe di resistenza alla corrosione**: 2 – Stress da corrosione moderato
– **Temperatura del fluido**: da -5 °C a 50 °C
– **Temperatura ambiente**: da -5 °C a 50 °C
– **Tipo di montaggio**: Con foro passante
– **Posizione di montaggio**: Qualsiasi
– **Tipo di pilotaggio**: Pilotato
– **Direzione del flusso**: Non reversibile
– **Codice posizione valvola**: Portatarghetta
– **Tempo di commutazione inversione**: 13 ms
– **Impulso di test negativo massimo con segnale 1**: 3.100 µs
– **Impulso di test positivo massimo con segnale 0**: 3.300 µs
– **Dati caratteristici della bobina**: 110 V AC: 50/60 Hz, potenza di spunto 3,0 VA, potenza di mantenimento 2,4 VA
– **Media operativa**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– **Resistenza alle vibrazioni**: Test di applicazione per il trasporto con livello di severità 2 secondo FN 942017-4 e EN 60068-2-6
– **Classe di resistenza alla corrosione CRC**: 2 – Stress da corrosione moderato
– **Temperatura ambiente**: da -5 °C a 50 °C
– **Tipo di montaggio**: Con foro passante
– **Porta di scarico pilota 84**: M5
– **Porta aria pilota 14**: M5
– **Connessione pneumatica, porta 2**: QS-8
– **Connessione pneumatica, porta 4**: QS-8

Applicazioni

Questa valvola è adatta per applicazioni in sistemi pneumatici che richiedono un controllo affidabile e preciso del flusso d’aria, come nell’automazione industriale, nelle linee di assemblaggio e in altre applicazioni che necessitano di valvole compatte con elevate prestazioni.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Festo.
