FESTO 164028

Descrizione del Prodotto

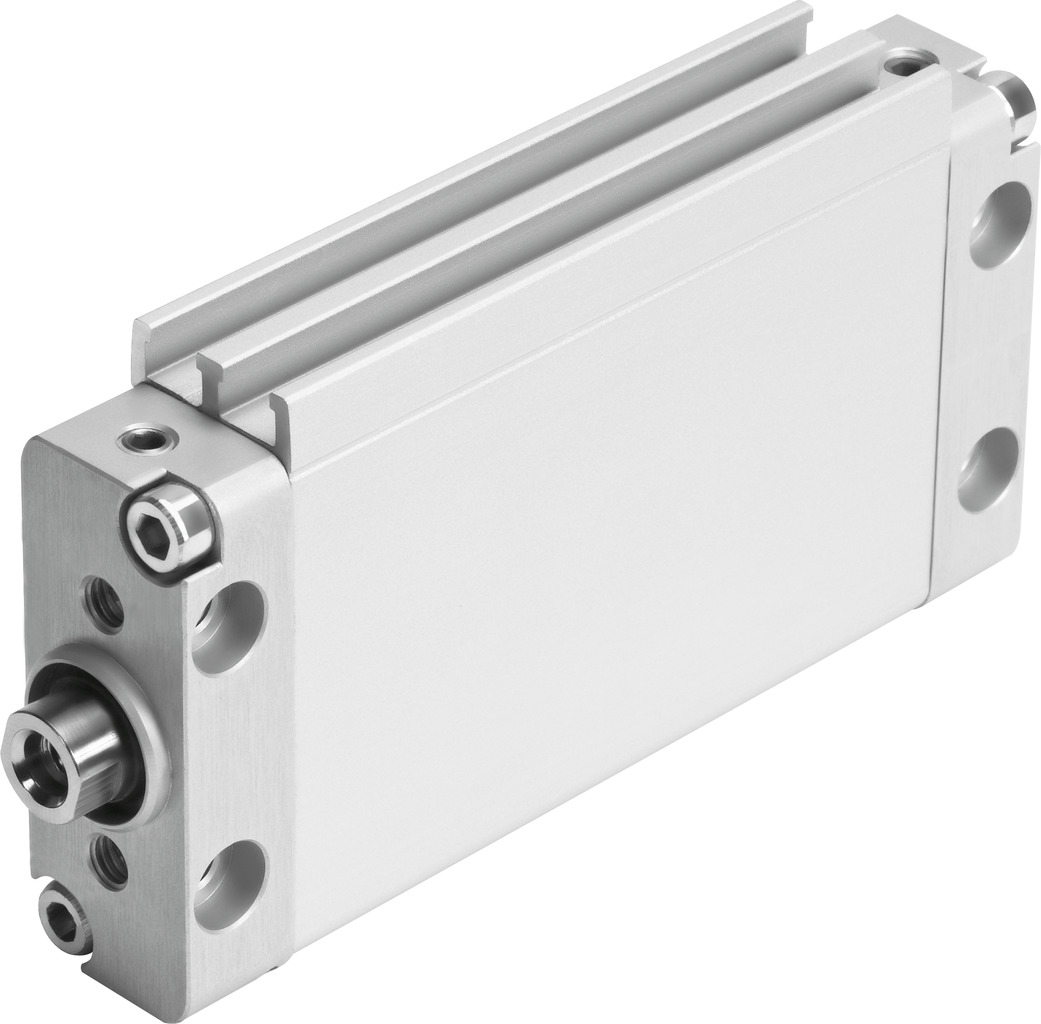

Il cilindro piatto Festo DZF-25-25-P-A (codice 164028) è un attuatore pneumatico a doppio effetto con un design estremamente piatto, ideale per applicazioni in spazi ristretti. Grazie alla forma ovale del pistone, offre protezione contro la rotazione, rendendolo adatto per montaggi compatti e assemblaggi a blocco.

Specifiche Tecniche

– Serie: DZF
– Diametro del pistone: 25 mm
– Corsa: 25 mm
– Forza teorica a 6 bar: 295 N in avanzamento, 247 N in ritorno
– Tipo di azionamento: Doppio effetto
– Connessione pneumatica: M5
– Pressione di esercizio: da 1 a 10 bar
– Temperatura ambiente: da -20°C a +80°C
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati (P)
– Rilevamento della posizione: Per sensore di prossimità (A)
– Materiale del corpo: Alluminio anodizzato liscio
– Materiale dello stelo del pistone: Acciaio inossidabile ad alta lega
– Materiale delle guarnizioni: NBR, TPE-U(PU)
– Dimensioni: 95 mm (L) x 20 mm (P) x 56 mm (A)
– Tipo di montaggio: Filettato
– Classe di resistenza alla corrosione: 2 – Stress da corrosione moderato
– Posizione di montaggio: Qualsiasi
– Protezione contro la torsione: Pistone ovale
– Coppia massima per protezione contro la torsione: 0,5 Nm
– Angolo di torsione massimo dello stelo del pistone: ±1°
– Massa mobile per 0 mm di corsa: 40 g
– Massa mobile aggiuntiva per 10 mm di corsa: 6 g
– Peso base per 0 mm di corsa: 168 g
– Peso aggiuntivo per 10 mm di corsa: 18 g

Caratteristiche Principali

– Design estremamente piatto
– Protezione contro la rotazione grazie alla forma speciale del pistone
– Assemblaggio compatto con montaggio a blocco
– Ideale per assemblaggi su collettore
– Filettatura interna
– Ammortizzazione elastica su entrambi i lati
– Rilevamento della posizione tramite sensore di prossimità

Applicazioni Tipiche

Il cilindro piatto DZF-25-25-P-A è particolarmente adatto per applicazioni che richiedono un design compatto e una protezione contro la rotazione, come nel caso di assemblaggi a blocco o in spazi ristretti.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
