FESTO 165809

Descrizione del Prodotto

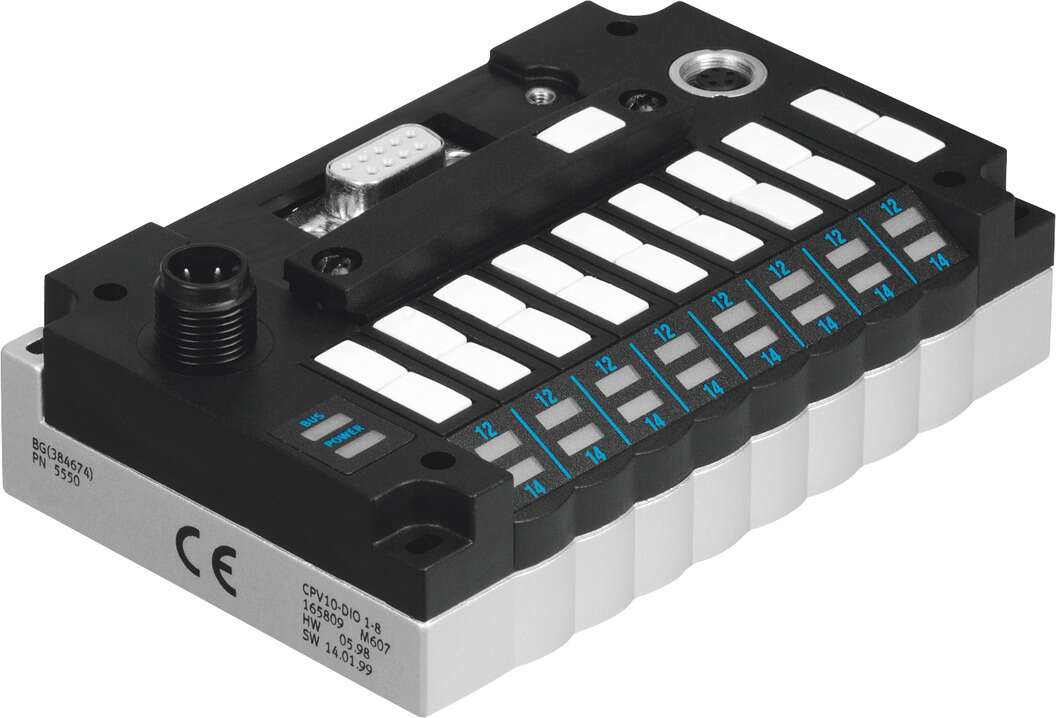

L’interfaccia elettrica Festo CPV10-GE-DI01-8 (codice prodotto 165809) è progettata per l’integrazione efficiente di valvole pneumatiche in sistemi di automazione industriale. Offre una soluzione compatta e sicura per la connessione di un numero limitato di valvole a un bus di campo. ([directpneumatics.com](https://www.directpneumatics.com/2787749/product/festo-165809?utm_source=openai))

Specifiche Tecniche

– Tensione nominale di esercizio: 24 V DC
– Intervallo di tensione operativa: 20,4 V – 26,4 V DC
– Temperatura ambiente: -5 °C – 50 °C
– Temperatura di stoccaggio: -20 °C – 70 °C
– Grado di protezione: IP65
– Baud rate: 9,6 kBaud – 12 MBaud con rilevamento automatico
– Protezione contro l’inversione di polarità per tutte le connessioni elettriche
– Isolamento galvanico dell’interfaccia bus di campo tramite optoisolatori
– Espansione CP: 16 ingressi, 8 uscite (o 16 valvole)
– Numero massimo di bobine elettrovalvola: 16 (32 con espansione)
– Numero massimo di ingressi: 16
– Numero massimo di uscite: 8 (16 bobine elettrovalvola escluse)
– Interfaccia bus di campo: Sub-D a 9 pin o M12x1 a 5 pin, codifica B
– Tipi di comunicazione: Comunicazione ciclica
– Supporto per la configurazione tramite file GSD e bitmap
– Indirizzamento: 1 – 125, impostazione tramite modulo di commutazione
– Certificazione bus di campo: PNO
– Certificazione: c UL us – Recognized (OL)
– Peso: 230 g
– Materiale del corpo: Alluminio pressofuso
– Materiale del coperchio: PA rinforzato
– Materiale delle guarnizioni: CR, NBR
– Conformità RoHS

Caratteristiche Principali

– Design estremamente compatto e salvaspazio
– Soluzione economica per la connessione di un numero limitato di valvole a un bus di campo
– Elevata sicurezza con grado di protezione fino a IP65, a seconda della serie

Diagnostica Specifica del Dispositivo

– Modulo mancante nell’espansione CP
– Cortocircuito/sovraccarico delle uscite
– Sottotensione delle uscite
– Sottotensione dell’alimentazione dei sensori
– Sottotensione delle valvole
– Diagnostica tramite DPV0

Indicatori LED

– BUS: errore di comunicazione e configurazione
– 12/14: stato di commutazione delle valvole
– POWER: tensione di esercizio per l’elettronica e l’alimentazione del carico

Documentazione

Per ulteriori dettagli, consultare la documentazione tecnica disponibile sul sito ufficiale di Festo. ([festo.com](https://www.festo.com/it/it/e/supporto/documentazione-tecnica-id_1907109/?utm_source=openai))
