FESTO 170834

Descrizione del Prodotto

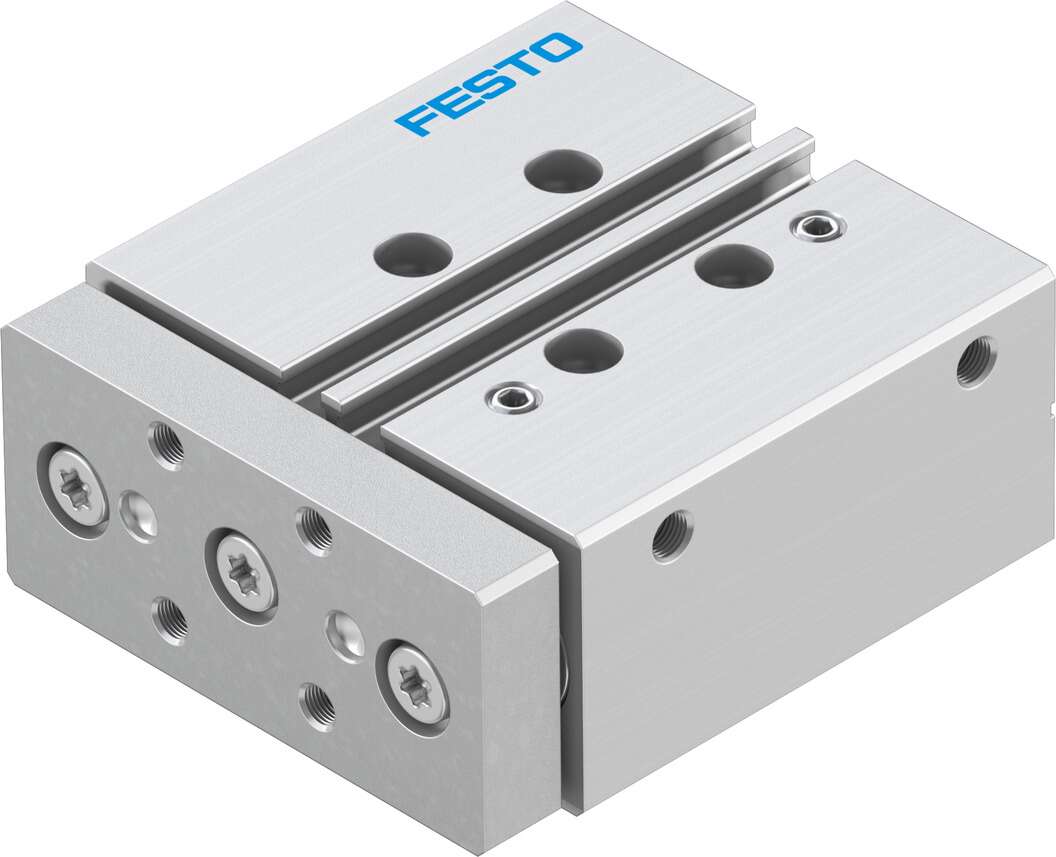

Il cilindro guidato Festo DFM-16-25-P-A-GF (codice prodotto 170834) è un attuatore pneumatico a doppio effetto con guida a cuscinetto liscio, progettato per applicazioni che richiedono elevata resistenza a coppie e forze laterali. È ideale per operazioni di bloccaggio, sollevamento e arresto in vari contesti industriali.

Specifiche Tecniche

• Diametro del pistone: 16 mm
• Corsa: 25 mm
• Modalità di funzionamento: Doppio effetto
• Guida: Guida a cuscinetto liscio
• Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambe le estremità
• Posizione di montaggio: Qualsiasi
• Pressione di esercizio: 2 … 10 bar
• Velocità massima: 0,8 m/s
• Temperatura ambiente: -20°C … 80°C
• Forza teorica a 6 bar, avanzamento: 121 N
• Forza teorica a 6 bar, rientro: 90 N
• Massa in movimento: 253 g
• Peso del prodotto: 534 g
• Connessione pneumatica: M5
• Materiale del corpo: Lega di alluminio forgiato
• Materiale dell’asta del pistone: Acciaio inossidabile ad alta lega
• Materiale delle guarnizioni: NBR

Caratteristiche Principali

• Design compatto che combina guida e attuatore in un’unica unità.
• Elevata resistenza a coppie e forze laterali, adatto per applicazioni di bloccaggio e sollevamento.
• Ammortizzazione elastica su entrambe le estremità per un funzionamento fluido.
• Possibilità di rilevamento della posizione tramite sensori di prossimità.
• Conformità RoHS.

Applicazioni Tipiche

• Operazioni di bloccaggio e serraggio in processi di assemblaggio.
• Sollevamento e posizionamento di carichi in linee di produzione.
• Arresto e posizionamento preciso di componenti in sistemi automatizzati.

Documentazione Tecnica

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica disponibile sul sito ufficiale di Festo.
